Flange B16 5 Class 150: Tiêu chuẩn kỹ thuật và ứng dụng thực tế trong công nghiệp

Vì sao flange B16 5 Class 150 được dùng rất phổ biến?

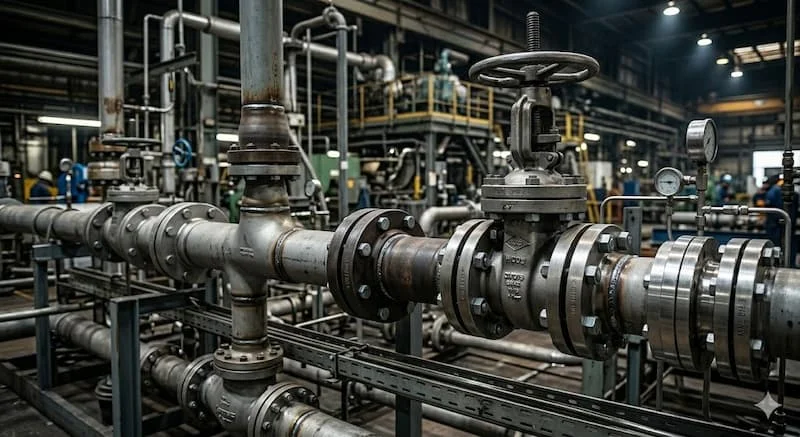

Trong bất kỳ hệ thống đường ống công nghiệp nào, việc đảm bảo kết nối giữa các đoạn ống, van và thiết bị luôn là ưu tiên hàng đầu. Một tình huống thực tế thường gặp tại các công trình là sự cố xì áp ngay khi vừa vận hành thử nghiệm. Nguyên nhân chủ yếu không nằm ở kỹ thuật hàn, mà ở việc lựa chọn sai Class mặt bích.

Nhiều đơn vị vì muốn tiết kiệm chi phí hoặc thiếu kinh nghiệm đã sử dụng các loại mặt bích không đạt chuẩn, dẫn đến tình trạng không chịu được áp suất vận hành của hệ thống. Bên cạnh đó, sự nhầm lẫn giữa flange class 150 với các tiêu chuẩn khác như PN16 (Châu Âu) hoặc JIS 10K (Nhật Bản) cũng gây ra những phiền toái lớn về lắp đặt vì các lỗ bu-lông không bao giờ trùng khớp.

Thực tế, asme b16.5 flange Class 150 là tiêu chuẩn mặt bích phổ biến nhất hiện nay nhờ tính cân bằng giữa khả năng chịu áp, chi phí và sự đa dạng về vật liệu. Việc hiểu rõ về flange ansi 150 không chỉ giúp các kỹ sư thiết kế hệ thống an toàn hơn mà còn tối ưu hóa quy trình bảo trì, thay thế thiết bị sau này.

Flange B16 5 Class 150 là gì?

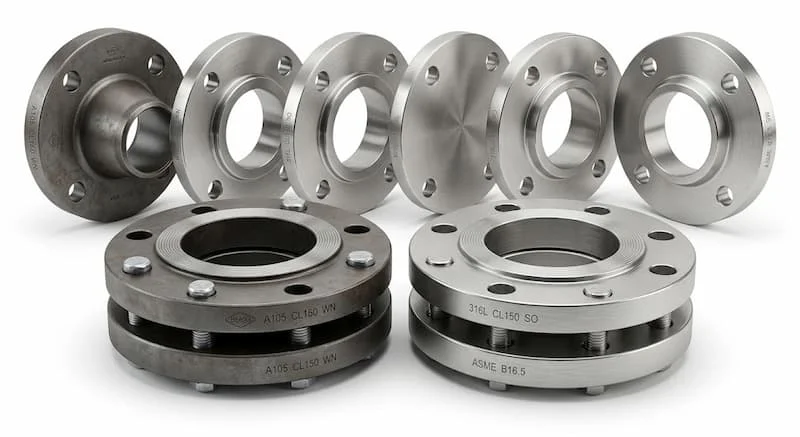

Mặt bích ASME B16 5 Class 150 là loại mặt bích được thiết kế và sản xuất theo tiêu chuẩn của Hiệp hội Kỹ sư Cơ khí Hoa Kỳ (ASME). Con số "150" đại diện cho Pressure Class (Cấp áp suất), quy định cụ thể về kích thước hình học, độ dày mặt bích, số lượng lỗ bu-lông và khả năng chịu tải áp lực.

Tiêu chuẩn này áp dụng cho các kích thước từ NPS 1/2 đến NPS 24. Các thành phần được quy chuẩn hóa nghiêm ngặt giúp đảm bảo rằng một mặt bích Class 150 sản xuất tại bất kỳ đâu trên thế giới cũng có thể kết nối hoàn hảo với nhau.

Phạm vi ứng dụng chính:

• Hệ thống cấp thoát nước và xử lý nước thải.

• Hệ thống điều hòa không khí và thông gió (HVAC).

• Ngành dầu khí, hóa chất ở các phân đoạn áp suất thấp và trung bình.

• Hệ thống đường ống dẫn hơi nóng (Steam) công suất nhỏ.

Pressure Class 150 hoạt động như thế nào?

Một trong những hiểu lầm phổ biến nhất là mặt bích Class 150 chỉ chịu được đúng 150 PSI. Thực tế, khả năng chịu áp của nó phức tạp hơn và được quy định bởi flange pressure rating.

Nguyên lý vận hành của Class 150 dựa trên sự tương tác giữa áp suất, nhiệt độ và vật liệu chế tạo. Khi nhiệt độ tăng lên, độ bền của vật liệu kim loại sẽ giảm xuống, kéo theo áp suất làm việc tối đa (Allowable Pressure) cũng giảm theo.

• Ví dụ: Một mặt bích thép carbon A105 Class 150 có thể chịu được áp suất lên tới 285 PSI ở nhiệt độ 38°C (100°F). Tuy nhiên, nếu nhiệt độ hệ thống tăng lên 400°C, áp suất cho phép có thể giảm xuống chỉ còn khoảng 100 PSI.

Đây chính là lý do vì sao Class 150 vẫn cực kỳ phổ biến. Nó cung cấp một dải chịu tải rất rộng cho các ứng dụng dân dụng và công nghiệp nhẹ, nơi áp suất thường không vượt quá 20 bar ở điều kiện thường. Việc nắm vững bảng tra áp suất - nhiệt độ là yếu tố then chốt để đảm bảo an toàn hệ thống.

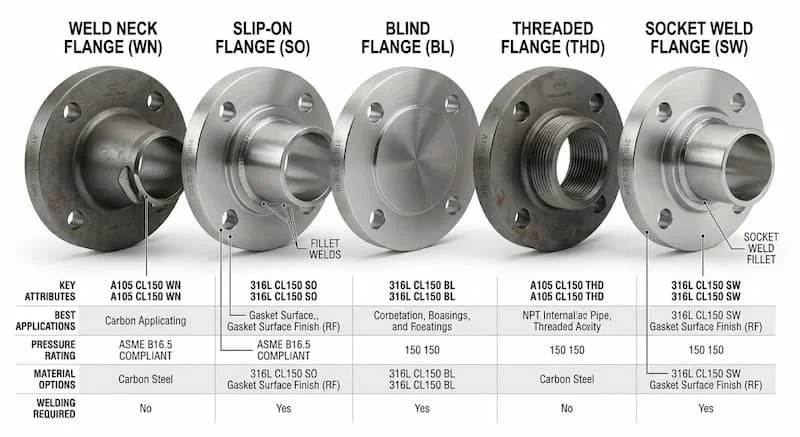

Các loại flange B16.5 Class 150 phổ biến

Tùy vào yêu cầu kỹ thuật của mối nối, tiêu chuẩn Class 150 được chia thành nhiều dạng thiết kế khác nhau:

1. Weld Neck Flange Class 150 (Mặt bích cổ hàn)

Có phần cổ dài được hàn đối đầu với ống. Thiết kế này giúp chuyển trọng suất sang đường ống, giảm nồng độ ứng suất tại chân mặt bích, cực tốt cho hệ thống có độ rung động cao.

2. Slip On Flange Class 150 (Mặt bích hàn trượt)

Ống được luồn vào bên trong mặt bích và hàn cả mặt trong lẫn mặt ngoài. Loại này rất dễ lắp đặt, căn chỉnh và có chi phí đầu tư hợp lý, là lựa chọn hàng đầu cho các hệ thống nước và khí nén.

3. Blind Flange Class 150 (Mặt bích mù)

Không có lỗ ở tâm, dùng để bịt kín đầu ống hoặc cửa chờ của thiết bị. Trong dòng Class 150, mặt bích mù thường phải chịu lực tác động lớn nhất do áp suất dòng chảy trực tiếp.

Thông số kỹ thuật flange B16 5 Class 150 cần biết

Khi đặt hàng hoặc kiểm tra kỹ thuật, bạn cần chú ý đến các thông số hình học cốt lõi sau để tránh sai sót:

1. NPS (Nominal Pipe Size): Kích thước định danh của ống (ví dụ 2", 4", 6").

2. OD (Outside Diameter): Đường kính ngoài tổng thể của mặt bích.

3. PCD (Bolt Circle Diameter): Đường kính vòng tròn đi qua tâm các lỗ bu-lông. Đây là thông số quyết định tính kết nối.

4. Number of Holes: Số lượng lỗ bu-lông (thường là bội số của 4).

5. Flange Thickness: Độ dày mặt bích (không bao gồm phần cổ hàn hay gờ).

Về vật liệu:

• ASTM A105: Thép carbon rèn, dùng phổ biến cho môi trường không ăn mòn.

• Inox 304/316: Thép không gỉ, chuyên dùng cho hóa chất, thực phẩm hoặc môi trường biển.

Bảng kích thước tham khảo cho một số NPS phổ biến (Class 150):

So sánh flange Class 150 với PN16 và JIS 10K

Đây là ba tiêu chuẩn thường bị nhầm lẫn nhất do chúng có ngưỡng áp suất làm việc khá tương đồng (khoảng 10-16 bar).

Tại sao không nên lắp chéo?

Mặc dù nhìn bằng mắt thường chúng rất giống nhau, nhưng chỉ cần sai lệch 1-2mm ở PCD hoặc đường kính lỗ bu-lông là bạn không thể xỏ bu-lông qua được. Việc cố tình "doa" lỗ mặt bích để lắp vừa là hành vi vi phạm an toàn kỹ thuật nghiêm trọng, làm giảm khả năng chịu lực của ansi class 150. Trong thực tế, hệ thống dùng flange pn16 hoặc jis 10k flange sẽ yêu cầu thiết bị đi kèm theo hệ tương ứng.

RF và FF trong flange B16.5 Class 150 khác nhau thế nào?

Kiểu bề mặt tiếp xúc (Sealing Face) quyết định loại gioăng (gasket) bạn sẽ sử dụng:

• RF (Raised Face): Là loại có một gờ cao nhỏ ở giữa mặt bích. Gờ này giúp tập trung lực ép vào một diện tích nhỏ hơn, từ đó tăng cường khả năng làm kín. RF là kiểu phổ biến nhất trong các ứng dụng công nghiệp Class 150.

• FF (Flat Face): Bề mặt mặt bích hoàn toàn phẳng. Kiểu này thường dùng cho mặt bích bằng gang hoặc các thiết bị có áp lực thấp để tránh tình trạng nứt gãy mặt bích khi siết bu-lông quá chặt.

Lời khuyên chuyên gia: Không nên kết nối một mặt bích RF với một mặt bích FF bằng gang, vì lực ép tập trung của gờ RF có thể làm hỏng mặt bích FF.

Sai lầm thường gặp và Hướng dẫn lựa chọn

Những sai lầm "đắt giá"

1. Nhầm NPS và DN: NPS là tiêu chuẩn Mỹ (inch), DN là tiêu chuẩn quốc tế (mm). NPS 2" có đường kính ngoài ống là 60.3mm, trong khi DN50 đôi khi bị nhầm với ống 60mm tròn.

2. Quên kiểm tra nhiệt độ: Nhiều người dùng Class 150 cho nước nóng 200°C mà không biết rằng áp suất định mức lúc đó đã giảm đi đáng kể, dẫn đến rò rỉ.

3. Dùng sai vật liệu: Sử dụng mặt bích thép carbon cho môi trường nước biển vì thấy rẻ, dẫn đến hệ thống bị ăn mòn thủng chỉ sau vài tháng.

Quy trình chọn flange Class 150 đúng cách

• Bước 1: Xác định lưu chất (Có ăn mòn không? Có đòi hỏi vệ sinh thực phẩm không?).

• Bước 2: Xác định áp suất làm việc lớn nhất và nhiệt độ làm việc cao nhất.

• Bước 3: Kiểm tra bảng Pressure-Temperature Ratings để xem Class 150 có đáp ứng được không. Nếu không, phải nâng lên Class 300.

• Bước 4: Chọn kiểu kết nối (Slip On cho nước, Weld Neck cho dầu khí).

• Bước 5: Đối chiếu kỹ thông số PCD và số lỗ bu-lông với thiết bị sẵn có (van, bơm).

FAQ: Câu hỏi thường gặp

1. Class 150 chịu được bao nhiêu bar?

Ở điều kiện nhiệt độ thường, Class 150 thép carbon chịu được khoảng 20 bar. Tuy nhiên, theo tiêu chuẩn an toàn, nó thường được dùng cho hệ thống dưới 16 bar để đảm bảo hệ số an toàn.

2. Có thể dùng mặt bích Class 150 cho hệ thống PCCC không?

Có. Hầu hết hệ thống PCCC hiện nay dùng tiêu chuẩn Class 150 (ANSI 150) vì áp suất làm việc của bơm chữa cháy thường dưới 16 bar.

3. Tại sao mặt bích Class 150 của tôi có 8 lỗ nhưng loại khác cùng size lại 4 lỗ?

Điều này thường xảy ra khi bạn nhầm lẫn tiêu chuẩn. Ví dụ, cùng size 2" thì Class 150 có 4 lỗ, nhưng nếu là tiêu chuẩn khác hoặc size lớn hơn (như 3"), số lỗ sẽ thay đổi. Hãy luôn check kỹ bảng thông số ASME B16.5.

Hiểu đúng flange B16.5 Class 150 giúp hệ thống vận hành ổn định hơn

Mặt bích b16 5 class 150 không chỉ là một phụ kiện kết nối, nó là "chốt chặn" an toàn cho toàn bộ hệ thống đường ống. Việc lựa chọn đúng loại, đúng vật liệu và hiểu rõ giới hạn áp lực của nó sẽ giúp bạn tránh được những sự cố rò rỉ đáng tiếc, tiết kiệm chi phí bảo trì và kéo dài tuổi thọ cho công trình.

Hãy nhớ rằng, trong kỹ thuật, sự chính xác luôn quan trọng hơn giá rẻ. Một mối nối mặt bích chuẩn ASME sẽ mang lại sự an tâm tuyệt đối cho quá trình vận hành lâu dài.
