Phòng Bơm Chữa Cháy: Tiêu Chuẩn Thiết Kế Và Lắp Đặt Cốt Lõi Để Nghiệm Thu PCCC

Trong lĩnh vực xây dựng và vận hành công trình, việc bị từ chối nghiệm thu PCCC (Phòng cháy chữa cháy) là một "cơn ác mộng" về cả chi phí lẫn tiến độ. Thực tế đã ghi nhận không ít trường hợp các tòa nhà cao tầng hay nhà xưởng quy mô lớn buộc phải dừng hoạt động hoặc đập đi xây lại hệ thống hạ tầng chỉ vì thiết kế phòng bơm PCCC sai quy chuẩn. Nghiêm trọng hơn, khi hỏa hoạn xảy ra, một phòng bơm không đạt chuẩn sẽ trở nên vô dụng, khiến toàn bộ hệ thống chữa cháy tự động hay họng nước vách tường bị tê liệt hoàn toàn.

Vấn đề nằm ở chỗ, nhiều chủ đầu tư và đơn vị thi công vẫn chưa hiểu rõ hoặc xem nhẹ các tiêu chuẩn PCCC khắt khe dành cho khu vực kỹ thuật này. Phòng bơm PCCC không đơn thuần là nơi đặt máy bơm; nó là "trái tim", là trung tâm chỉ huy điều tiết áp lực nước cho toàn bộ công trình. Bài viết này sẽ phân tích sâu các khía cạnh kỹ thuật, tiêu chuẩn hiện hành và checklist quan trọng giúp bạn thiết kế một phòng bơm vừa đảm bảo an toàn tuyệt đối, vừa đạt kiểm định của cơ quan chức năng ngay từ lần đầu tiên.

Phòng Bơm Chữa Cháy Là Gì? Cấu Tạo Và Nguyên Lý Hoạt Động

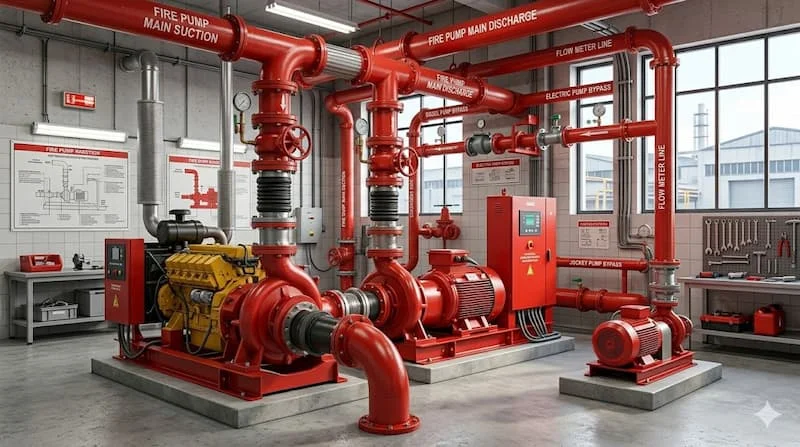

Phòng bơm chữa cháy là một khu vực kỹ thuật chuyên biệt được thiết kế để lắp đặt hệ thống máy bơm nén áp lực cao. Mục đích cốt lõi của khu vực này là cung cấp đủ lưu lượng và áp suất nước cần thiết đến các đầu phun Sprinkler, họng nước vách tường hoặc màn ngăn cháy trong mọi tình huống khẩn cấp.

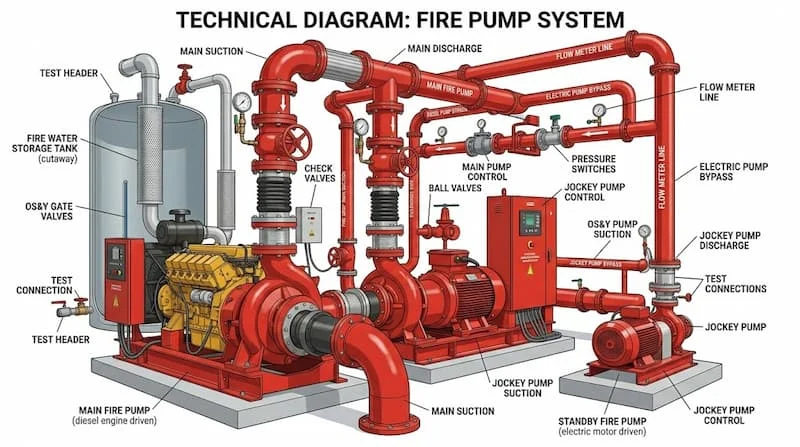

1. Cấu tạo cơ bản của hệ thống

Một phòng bơm đạt chuẩn không bao giờ chỉ có duy nhất một máy bơm. Nó là một tổ hợp bao gồm:

• Bơm chữa cháy chính: Thường là bơm điện hoặc bơm Diesel có công suất lớn nhất, đảm nhận vai trò dập tắt đám cháy.

• Bơm dự phòng: Có thông số tương đương bơm chính, tự động kích hoạt nếu bơm chính gặp sự cố (mất điện, hỏng hóc).

• Bơm bù áp (Jockey Pump): Bơm nhỏ có nhiệm vụ duy trì áp suất ổn định trong đường ống, tránh tình trạng bơm chính phải khởi động liên tục khi có rò rỉ nhẹ.

• Tủ điều khiển trung tâm: Hệ thống mạch điện thông minh tự động hóa việc khởi động bơm theo tín hiệu từ cảm biến áp suất.

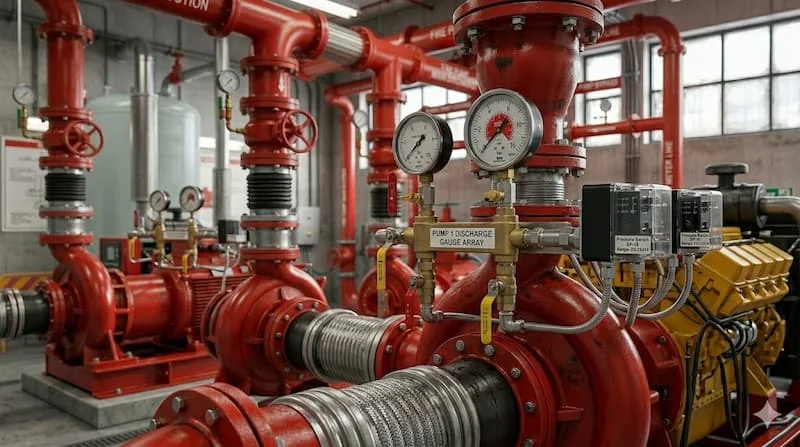

• Hệ thống đường ống và van: Bao gồm van chặn, van một chiều, đồng hồ đo áp suất và hệ thống mồi nước.

2. Nguyên lý hoạt động "Tự động hóa hoàn toàn"

Nguyên lý vận hành dựa trên sự sụt giảm áp suất trong đường ống. Bình thường, bơm bù áp sẽ hoạt động để duy trì áp suất ở mức cài đặt. Khi có cháy, đầu phun vỡ hoặc họng nước được mở, áp suất tụt nhanh chóng. Lúc này, tủ điều khiển sẽ kích hoạt bơm chính. Nếu sau một khoảng thời gian nhất định (thường là vài giây) mà áp suất không đạt hoặc bơm chính không khởi động, bơm dự phòng (thường là bơm Diesel) sẽ ngay lập tức vào cuộc. Sự phân cấp này đảm bảo hệ thống luôn sẵn sàng 100% công suất bất kể tình trạng điện lưới ra sao.

Tiêu Chuẩn, Phân Loại Và Thông Số Phòng Bơm PCCC

Để một phòng bơm được phê duyệt nghiệm thu, việc tuân thủ các tiêu chuẩn PCCC hiện hành (như TCVN 02:2020/BCA hay NFPA 20) là bắt buộc. Mỗi chi tiết nhỏ từ vị trí đặt phòng đến thông gió đều được quy định chặt chẽ.

1. Phân loại phòng bơm theo đặc thù công trình

• Phòng bơm tầng hầm: Phổ biến trong các tòa nhà cao tầng, chung cư. Ưu điểm là gần bể chứa nước ngầm, nhưng yêu cầu cực cao về chống ngập và thông gió.

• Phòng bơm độc lập: Thường xây dựng tách biệt tại các khu công nghiệp, nhà máy. Loại này đảm bảo an toàn cao nhất vì không bị ảnh hưởng bởi sự cố sụp đổ cấu trúc tòa nhà chính.

2. Thông số kỹ thuật "Vàng" cần lưu tâm

Thiết kế phòng bơm phải dựa trên tính toán thủy lực chính xác:

• Lưu lượng (m³/h): Tổng lượng nước cần thiết để dập tắt đám cháy lớn nhất có thể xảy ra.

• Áp suất (Bar/Mpa): Lực đẩy đủ mạnh để nước có thể lên đến tầng cao nhất hoặc vị trí xa nhất của công trình.

• Nguồn điện dự phòng: Phải có nguồn điện ưu tiên hoặc máy phát điện riêng cho bơm điện, hoặc sử dụng động cơ Diesel.

3. Giải thích chuyên sâu: Tại sao cần sự biệt lập?

Nhiều người đặt câu hỏi: Vì sao không thể đặt máy bơm chữa cháy chung với máy bơm nước sinh hoạt? Câu trả lời nằm ở tính sẵn sàng. Phòng bơm PCCC phải là khu vực ngăn cháy riêng biệt, có tường và cửa chống cháy tối thiểu 120 phút. Điều này nhằm đảm bảo khi tòa nhà đang cháy, "trái tim" của hệ thống vẫn phải đập để cung cấp nước cứu người. Việc có bơm dự phòng Diesel cũng là để đối phó với tình trạng điện lưới bị ngắt để đảm bảo an toàn khi chữa cháy.

Ứng Dụng Thực Tế Của Phòng Bơm PCCC Trong Công Trình

Không phải ngẫu nhiên mà các quy định pháp luật về PCCC ngày càng siết chặt. Phòng bơm PCCC là yếu tố bắt buộc đối với hầu hết các công trình tập trung đông người hoặc có nguy cơ cháy nổ cao.

1. Phạm vi ứng dụng

• Chung cư & Tòa nhà cao tầng: Đảm bảo áp lực nước lên các tầng 20, 30 nơi xe thang không thể tiếp cận hiệu quả.

• Nhà máy & Kho bãi: Bảo vệ tài sản và nguyên vật liệu dễ cháy bằng hệ thống Sprinkler tự động.

• Trung tâm thương mại: Nơi có lưu lượng người lớn, yêu cầu hệ thống chữa cháy phải hoạt động tức thì để thoát nạn.

2. Lợi ích thực tế và hậu quả nếu làm sai

Lợi ích lớn nhất không chỉ là vượt qua các đợt kiểm tra của cơ quan chức năng mà là bảo vệ tính mạng và tài sản. Sai lầm thường gặp nhất hiện nay là thiết kế phòng bơm ở vị trí dễ bị ngập lụt khi hệ thống thoát nước tầng hầm gặp sự cố. Khi nước ngập, các tủ điều khiển điện bị chập, máy bơm tê liệt hoàn toàn – biến cả hệ thống PCCC triệu đô thành đống sắt vụn đúng lúc cần nhất. Ngoài ra, việc thiếu bảo trì định kỳ khiến bơm Diesel bị cạn dầu hoặc hỏng ắc quy cũng là "lỗi chết người" thường thấy.

Checklist Thiết Kế Và Thi Công Phòng Bơm PCCC Đúng Chuẩn

Để tránh việc sửa đi sửa lại gây lãng phí, hãy tuân thủ checklist chuyên gia dưới đây:

1. Giai đoạn thiết kế (Chuẩn hóa hồ sơ)

• Xác định bậc chịu lửa của công trình để thiết kế tường ngăn cháy cho phòng bơm.

• Tính toán thủy lực chính xác để chọn công suất bơm (Lưu lượng vs Cột áp).

• Thiết kế hệ thống thông gió và chiếu sáng khẩn cấp bên trong phòng bơm.

• Lập sơ đồ hệ thống điện ưu tiên và hệ thống nạp bù cho ắc quy bơm Diesel.

2. Giai đoạn thi công và lắp đặt

• Lắp đặt chống rung: Sử dụng lò xo giảm chấn hoặc khớp nối mềm để tránh rung lắc làm hỏng đường ống khi bơm công suất lớn khởi động.

• Thoát nước sàn: Phải có rãnh thoát nước và bơm chìm chống ngập cho riêng phòng bơm.

• Biển báo & Hướng dẫn: Phải có sơ đồ nguyên lý hệ thống và hướng dẫn vận hành dán ngay tại tủ điều khiển.

3. Lưu ý bảo trì định kỳ

Bơm PCCC không hoạt động thường xuyên nên rất dễ bị "bó" động cơ. Quy định tiêu chuẩn yêu cầu phải khởi động thử máy bơm định kỳ hàng tuần hoặc hàng tháng để đảm bảo hệ thống luôn trơn tru.

Câu Hỏi Thường Gặp (FAQ) Về Phòng Bơm Chữa Cháy

1. Phòng bơm chữa cháy có bắt buộc phải xây bằng vật liệu chống cháy không?

Bắt buộc. Tường phải có giới hạn chịu lửa REI 150 (hoặc tối thiểu 120 theo quy chuẩn mới) và cửa vào phải là cửa thép chống cháy.

2. Tại sao nhất định phải có bơm bù áp (Jockey)?

Bơm bù áp giúp duy trì áp suất nhỏ trong đường ống. Nếu không có nó, mỗi khi áp suất rò rỉ nhẹ, bơm chính (công suất rất lớn) sẽ phải khởi động, gây hại cho thiết bị và lãng phí điện năng.

3. Phòng bơm đặt ở tầng mái có được không?

Được, nhưng rất hiếm khi thực hiện vì khó khăn trong việc vận chuyển máy móc, bảo trì và cung cấp nguồn nước bể chứa. Đa số đặt ở tầng hầm hoặc tầng 1 để tận dụng áp lực tự nhiên từ bể nước ngầm.

4. Bao lâu thì cơ quan chức năng kiểm tra phòng bơm một lần?

Thông thường, cơ quan PCCC sẽ kiểm tra định kỳ 6 tháng hoặc 1 năm/lần để đảm bảo tính sẵn sàng của hệ thống.

Kết Luận

Phòng bơm PCCC chính là "chốt chặn cuối cùng" bảo vệ công trình trước thảm họa hỏa hoạn. Một thiết kế đúng tiêu chuẩn PCCC không chỉ giúp chủ đầu tư an tâm về mặt pháp lý, đạt nghiệm thu nhanh chóng mà còn thể hiện trách nhiệm đối với sự an toàn của cộng đồng. Đừng để những sai sót nhỏ trong thiết kế hay sự cẩu thả trong thi công phòng bơm biến thành cái giá quá đắt về sau.
