Steel Flanges: Giải Pháp Kết Nối Đường Ống Chịu Áp Lực Cao Chuyên Nghiệp

Trong kỹ thuật vận hành hệ thống đường ống công nghiệp như dầu khí, cấp thoát nước hay xử lý hóa chất, việc thiết kế các điểm kết nối là một bài toán đòi hỏi sự chính xác tuyệt đối. Hệ thống yêu cầu khả năng kín tuyệt đối để ngăn ngừa rò rỉ môi chất độc hại, đồng thời phải chịu được áp lực cao và sự giãn nở nhiệt liên tục. Nhiều đơn vị thi công thường sử dụng phương pháp hàn cố định để tiết kiệm chi phí, nhưng điều này gây ra khó khăn cực lớn khi cần tháo dỡ để bảo trì hoặc thay thế van và thiết bị.

Mối kết nối kém chất lượng không chỉ gây lãng phí tài nguyên mà còn tiềm ẩn nguy cơ cháy nổ, mất an toàn lao động nghiêm trọng. Chính vì vậy, steel flanges (mặt bích thép) đã trở thành giải pháp tiêu chuẩn được các kỹ sư tin dùng toàn cầu. Với khả năng tạo ra một liên kết chắc chắn, dễ dàng tháo lắp và đảm bảo an toàn tuyệt đối, mặt bích thép đóng vai trò là "mắt xích" quan trọng nhất giúp hệ thống đường ống vận hành ổn định và bền bỉ theo thời gian.

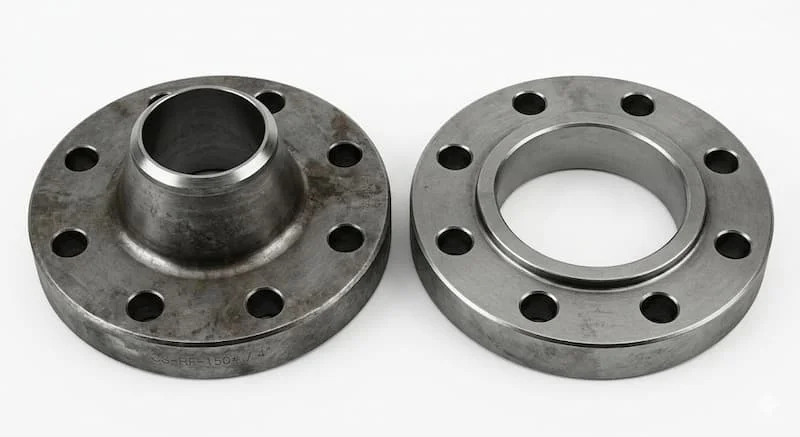

Steel Flanges là gì? Kiến thức nền tảng về phụ kiện mặt bích thép

Steel flanges là những phụ kiện cơ khí có dạng hình đĩa hoặc vòng tròn, được sản xuất từ các loại thép đặc biệt nhằm mục đích kết nối các đoạn ống, van, máy bơm và các thiết bị khác trong cùng một hệ thống. Khác với các phương pháp nối ren đơn thuần, mặt bích cung cấp một bề mặt tiếp xúc lớn, cho phép phân bổ lực ép đều xung quanh mối nối.

Cấu tạo và nguyên lý hoạt động

Về mặt cấu trúc, một bộ kết nối mặt bích hoàn chỉnh bao gồm ba thành phần không thể tách rời: Hai mặt bích thép – Gioăng làm kín (Gasket) – Hệ thống bulong.

• Cơ chế làm kín: Hai mặt bích được đặt đối diện nhau, ở giữa là một lớp gioăng làm kín chuyên dụng. Khi các bulong được siết chặt theo đúng moment lực, chúng tạo ra một sức ép cực lớn nén lớp gioăng điền đầy vào các rãnh li ti trên bề mặt bích.

• Ưu điểm vượt trội: Sự kết hợp này tạo ra một vách ngăn chống rò rỉ hoàn hảo. Quan trọng hơn, mặt bích thép cho phép tháo rời nhanh chóng chỉ bằng cách nới lỏng bulong, điều mà phương pháp hàn cố định không bao giờ làm được.

Vật liệu sản xuất steel flanges chủ yếu là thép carbon (như mã ASTM A105) hoặc thép hợp kim, giúp phụ kiện này có độ bền cơ học cực cao, chịu được tác động mạnh từ môi trường và áp suất dòng chảy bên trong.

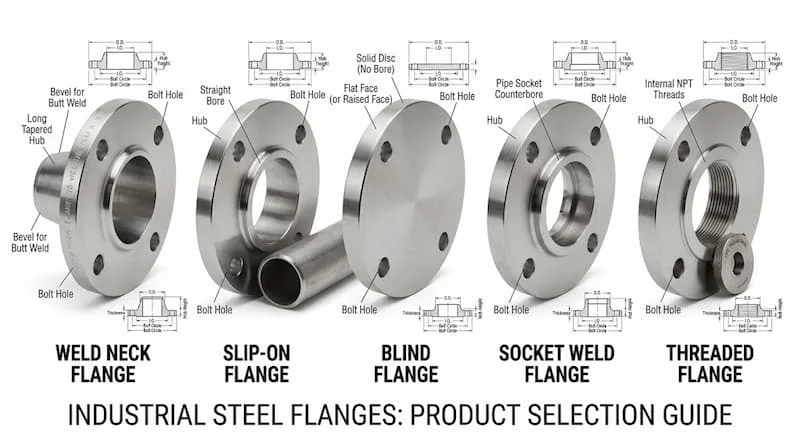

Phân loại mặt bích thép phổ biến trong công nghiệp

Việc lựa chọn loại mặt bích thép phù hợp quyết định trực tiếp đến hiệu suất vận hành. Dưới đây là 5 loại mặt bích thép phổ biến nhất mà bạn cần biết:

1. Weld Neck Flange (Mặt bích hàn cổ)

Đây là loại mặt bích có phần cổ dài, được vát mép để hàn đối đầu với ống. Thiết kế này giúp chuyển ứng suất từ mặt bích sang ống, giảm sự tập trung áp lực tại chân mặt bích.

• Ứng dụng: Hệ thống áp lực cực cao, nhiệt độ biến thiên liên tục như trong nhà máy lọc dầu hoặc nhiệt điện.

2. Slip-On Flange (Mặt bích lồng)

Loại bích này có đường kính trong lớn hơn đường kính ống một chút, cho phép lồng ống vào bên trong và hàn cả mặt trong lẫn mặt ngoài.

• Ưu điểm: Giá thành rẻ hơn Weld Neck, dễ lắp đặt và căn chỉnh trên công trường.

3. Blind Flange (Mặt bích mù)

Là loại mặt bích đặc, không có lỗ ở tâm. Nó đóng vai trò như một nắp bịt đầu ống.

• Ứng dụng: Dùng để ngăn chặn dòng chảy hoàn toàn tại các điểm chờ hoặc dùng trong quá trình kiểm tra áp lực (Hydrotest) hệ thống.

4. Socket Weld Flange (Mặt bích hàn bọc đúc)

Ống được đưa vào một hốc bên trong mặt bích và chỉ cần hàn một đường ở phía ngoài.

• Đặc điểm: Độ kín rất cao, thường dùng cho các đường ống có kích thước nhỏ nhưng yêu cầu áp suất cao.

5. Threaded Flange (Mặt bích ren)

Đúng như tên gọi, threaded flange kết nối với ống thông qua các bước ren mà không cần dùng đến mối hàn.

• Ưu điểm: Cực kỳ hữu ích trong các khu vực dễ cháy nổ, nơi mà việc thực hiện các công việc "phát sinh lửa" (hot work) bị cấm ngặt.

Thông số kỹ thuật quan trọng của mặt bích thép

Để đảm bảo các mặt bích thép khớp hoàn toàn với hệ thống hiện tại, bạn cần chú ý đến các thông số kỹ thuật tiêu chuẩn hóa sau:

1. Kích thước (Size): Định danh theo DN (hệ mét) hoặc Inch (hệ Mỹ). Ví dụ: DN100 tương đương với 4 inch.

2. Cấp áp lực (Class): Đây là thước đo khả năng chịu tải. Các cấp phổ biến bao gồm Class 150, 300, 600, 900, 1500 và 2500. Class càng cao, mặt bích càng dày và nặng.

3. Tiêu chuẩn sản xuất:

   • ANSI/ASME: Tiêu chuẩn Mỹ (Phổ biến nhất trong dầu khí).

   • DIN: Tiêu chuẩn Đức (Châu Âu).

   • JIS: Tiêu chuẩn Nhật Bản (Á châu).

4. Kiểu bề mặt (Face):

   • RF (Raised Face): Có gờ nổi ở giữa để tập trung lực ép lên gioăng.

   • FF (Flat Face): Bề mặt phẳng hoàn toàn, dùng cho các thiết bị có áp lực thấp hoặc làm bằng gang.

   • RTJ (Ring Type Joint): Có rãnh để đặt vòng đệm kim loại, dùng cho áp suất siêu cao.

Sai lầm phổ biến: Nhiều người thường bỏ qua việc kiểm tra bề mặt bích (RF hay FF). Nếu lắp một mặt bích RF vào một thiết bị yêu cầu FF, lực siết bulong không đều có thể làm nứt vỡ thiết bị.

So sánh Steel Flanges (Carbon Steel) và Stainless Steel Flanges

Việc nhầm lẫn giữa thép carbon và thép không gỉ (inox) có thể gây ra hậu quả nghiêm trọng về kinh tế và an toàn kỹ thuật.

Insight chuyên gia: Nếu hệ thống của bạn dẫn môi chất là nước thông thường hoặc dầu khí không có tính axit mạnh, mặt bích thép bằng thép carbon mạ kẽm là lựa chọn thông minh để tối ưu chi phí mà vẫn đảm bảo độ bền hàng chục năm.

Vì sao nên ưu tiên sử dụng mặt bích thép?

Không phải ngẫu nhiên mà mặt bích thép trở thành sự lựa chọn hàng đầu trong công nghiệp:

• Độ bền cơ học không đối thủ: Thép có khả năng chịu đựng các cú sốc thủy lực (va đập nước) và sự rung động mạnh của máy bơm mà không bị nứt vỡ như gang hay nhựa.

• Dễ dàng tháo lắp: Giảm thiểu thời gian dừng máy (downtime). Chỉ với một bộ cờ lê lực, nhân viên bảo trì có thể mở khớp nối trong vài phút.

• Khả năng thích ứng nhiệt: Thép carbon giữ được cấu trúc ổn định ở dải nhiệt độ rộng, từ môi trường lạnh giá đến nhiệt độ cao trong các lò hơi.

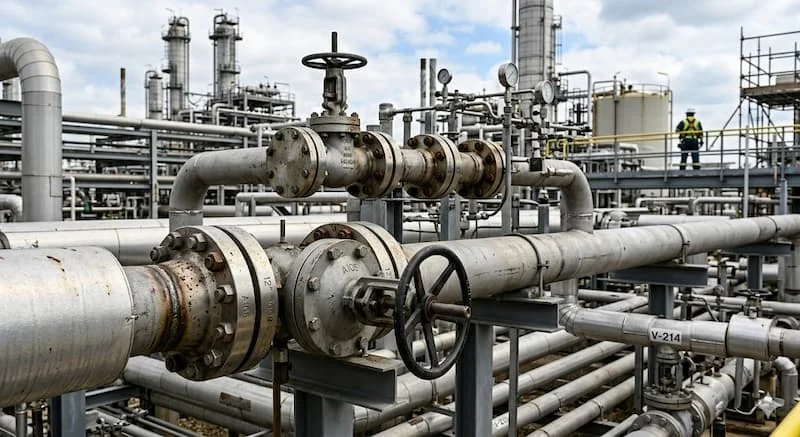

Ứng dụng thực tế và sai lầm thường gặp khi lắp đặt

Ngành công nghiệp tiêu biểu

• Dầu khí: Kết nối các đường ống dẫn dầu thô và khí tự nhiên trên giàn khoan.

• Năng lượng: Hệ thống ống hơi bão hòa trong các nhà máy điện.

• Hạ tầng: Hệ thống cấp nước đô thị và xử lý nước thải quy mô lớn.

• Công nghiệp nặng: Nhà máy sản xuất xi măng, luyện thép và phân bón.

Sai lầm chết người cần tránh

1. Trộn lẫn tiêu chuẩn: Cố gắng lắp mặt bích ANSI vào van chuẩn DIN. Dù kích thước có vẻ gần bằng nhau, nhưng khoảng cách tâm lỗ bulong sẽ lệch, gây rò rỉ ngay lập tức.

2. Sử dụng sai gioăng: Dùng gioăng cao su thường cho mặt bích thép dẫn hơi nóng. Nhiệt độ cao sẽ làm mủn gioăng chỉ sau vài giờ vận hành.

3. Siết bulong không đều: Siết vòng tròn thay vì siết đối xứng (hình sao). Điều này khiến mặt bích bị vênh, lực nén lên gioăng không đều dẫn đến hở cục bộ.

Checklist và hướng dẫn lựa chọn mặt bích thép chính xác

Để sở hữu một hệ thống đường ống an toàn, hãy tuân thủ checklist 4 bước sau:

1. Xác định kích thước ống: Kiểm tra DN (hệ mét) hoặc NPS (hệ Inch).

2. Xác định áp lực làm việc: Áp suất tối đa là bao nhiêu bar/psi để chọn Class 150, 300 hay cao hơn?

3. Lựa chọn kiểu kết nối: Cần hàn chắc chắn (Weld Neck), dễ lắp (Slip-on) hay không muốn dùng nhiệt (Threaded Flange)?

4. Kiểm tra môi trường: Có tính ăn mòn không? Nếu có, hãy chọn thép carbon mạ kẽm nhúng nóng hoặc chuyển hẳn sang inox.

Lưu ý: Luôn yêu cầu chứng chỉ xuất xứ (CO) và chứng chỉ chất lượng (CQ) từ nhà cung cấp để tránh mua phải hàng giả, thép kém chất lượng bị pha tạp chất.

FAQ – Giải đáp thắc mắc về mặt bích thép

1. Steel flanges là gì?

Đó là các phụ kiện kết nối đường ống làm từ thép carbon hoặc thép hợp kim, giúp liên kết các thiết bị bằng hệ thống bulong và gioăng.

2. Khi nào nên dùng Threaded Flange (mặt bích ren)?

Nên dùng cho các đường ống nhỏ (thường dưới 4 inch) và ở những nơi cấm hàn xì do nguy cơ cháy nổ cao.

3. Mặt bích thép có bị gỉ không?

Có, nếu là thép carbon đen. Tuy nhiên, bạn có thể chọn loại mạ kẽm điện phân hoặc mạ kẽm nhúng nóng để tăng khả năng chống gỉ sét.

4. Sự khác biệt giữa RF và FF là gì?

RF (Raised Face) có phần gờ nổi ở mặt làm kín, trong khi FF (Flat Face) là mặt phẳng hoàn toàn. Chúng không nên dùng lẫn với nhau trừ khi có hướng dẫn kỹ thuật đặc biệt.

5. Có thể thay thế mặt bích inox bằng mặt bích thép không?

Chỉ có thể thay thế nếu môi chất không có tính ăn mòn hóa học và ngân sách bị giới hạn. Ngược lại, trong ngành thực phẩm/hóa chất, tuyệt đối không được thay thế.

Kết luận

Steel flanges đóng vai trò là xương sống trong mọi cấu trúc đường ống hiện đại. Việc thấu hiểu các loại bích như Weld Neck, Slip-on hay threaded flange, cùng việc nắm vững các tiêu chuẩn ANSI/DIN sẽ giúp bạn xây dựng một hệ thống không chỉ mạnh mẽ mà còn cực kỳ linh hoạt trong bảo trì. Một sự lựa chọn đúng đắn ngay từ đầu về vật liệu và áp suất sẽ giúp doanh nghiệp tiết kiệm hàng tỷ đồng chi phí sửa chữa và vận hành về sau.
