Flange Set: Giải Pháp Đồng Bộ Tối Ưu Cho Hệ Thống Đường Ống Công Nghiệp

Trong thi công hệ thống đường ống chuyên nghiệp, việc đảm bảo tính kín khít và an toàn là ưu tiên hàng đầu. Tuy nhiên, một tình huống thực tế mà các kỹ sư hiện trường thường xuyên gặp phải là sự rời rạc trong khâu chuẩn bị vật tư. Thông thường, bộ phận thu mua phải liệt kê riêng lẻ từng danh mục: mặt bích (flange), bulong (flange bolts), và gioăng (gasket).

Hệ quả của việc mua rời từng món là rất dễ xảy ra tình trạng thiếu hụt linh kiện nhỏ hoặc nghiêm trọng hơn là không đồng bộ tiêu chuẩn. Một sai lệch chỉ vài milimet ở bước ren bulong hay độ dày gioăng không phù hợp cũng khiến toàn bộ khớp nối không thể lắp đặt được. Điều này không chỉ gây mất thời gian tìm kiếm, thay thế mà còn trực tiếp làm chậm tiến độ dự án, gây lãng phí chi phí nhân công.

Để giải quyết triệt để vấn đề này, bộ mặt bích đã trở thành lựa chọn hàng đầu của các nhà thầu cơ điện. Giải pháp này cung cấp đầy đủ phụ kiện trong một mã hàng duy nhất, đảm bảo tính đồng bộ 100% về tiêu chuẩn kỹ thuật, giúp quá trình lắp đặt diễn ra nhanh chóng và chuẩn xác.

Flange set là gì? Nguyên lý kết nối hoàn chỉnh

Flange set được hiểu là một giải pháp lắp đặt trọn gói cho một khớp nối đường ống. Thay vì phải tự lắp ghép các thành phần từ nhiều nguồn khác nhau, một bộ mặt bích tiêu chuẩn bao gồm:

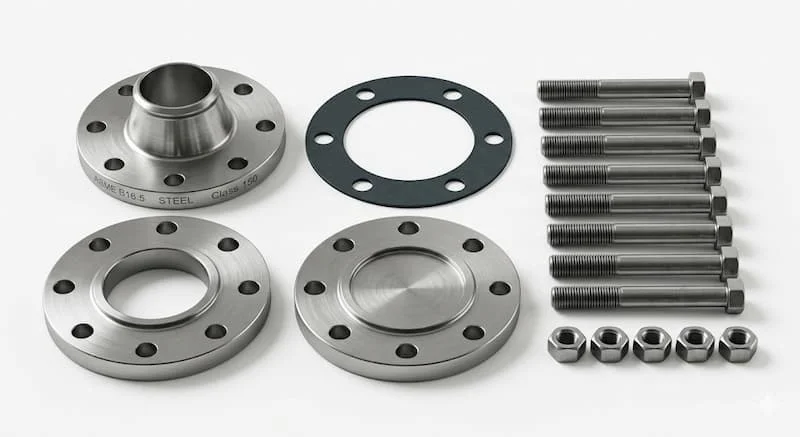

• 02 Mặt bích (Flanges): Hai tấm kim loại đối xứng để liên kết hai đầu ống hoặc thiết bị.

• Hệ thống Bulong & đai ốc (Flange bolts): Đầy đủ số lượng cần thiết để siết chặt hai mặt bích.

• Gioăng làm kín (Gasket): Đệm nằm giữa hai mặt bích để ngăn chặn rò rỉ môi chất.

Hiểu một cách đơn giản, đây là mô hình "mua về là dùng ngay". Nguyên lý hoạt động của bộ sản phẩm dựa trên việc sử dụng lực siết từ hệ thống flange bolts để ép hai bề mặt mặt bích lại với nhau. Khi đó, gioăng làm kín nằm ở giữa sẽ bị biến dạng nhẹ để điền đầy các khe hở li ti trên bề mặt bích, tạo ra một mối nối kín hoàn toàn, chịu được áp suất và nhiệt độ cao mà không gây rò rỉ.

Flange set gồm những gì? Phân tích chi tiết thành phần

Một bộ mặt bích chất lượng không chỉ nằm ở số lượng mà còn ở sự tương thích tuyệt đối giữa các thành phần sau:

1. Mặt bích (Flange)

Đây là thành phần xương sống, quyết định khả năng chịu tải của khớp nối. Tùy vào yêu cầu kỹ thuật mà bộ set sẽ đi kèm các loại bích khác nhau như:

• Weld Neck: Có cổ cao để hàn đối đầu, dùng cho áp suất cao.

• Slip-on: Bích rỗng đút ống vào trong, dễ căn chỉnh và lắp đặt.

• Blind (Bích mù): Dùng để bịt kín đầu ống hoặc các khoang chờ.

2. Bulong & đai ốc (Flange bolts)

Nhiều kỹ sư thường xem nhẹ thành phần này, nhưng thực tế flange bolts chính là bộ phận chịu lực kéo trực tiếp. Trong một bộ mặt bích, bulong được tính toán chính xác về:

• Kích thước: Chiều dài bulong phải vừa đủ để xuyên qua hai mặt bích, gioăng và dư ra 2-3 bước ren sau khi vặn đai ốc.

• Cấp bền: Thường là 4.8, 8.8 hoặc 10.9 tùy theo áp lực hệ thống.

3. Gioăng làm kín (Gasket)

Đây là "trái tim" của khả năng chống rò rỉ. Thống kê cho thấy 80% lỗi rò rỉ hệ thống đến từ việc chọn sai gioăng hoặc siết lực không đều. Bộ mặt bích thường đi kèm gioăng cao su (cho nước), PTFE (cho hóa chất) hoặc gioăng thép xoắn (cho hơi nóng) phù hợp với môi trường làm việc.

Phân loại bộ mặt bích phổ biến trên thị trường

Việc phân loại bộ mặt bích giúp người mua dễ dàng định hình cấu trúc hệ thống dựa trên các tiêu chuẩn quốc tế:

Insight chuyên ngành: Khi lựa chọn bộ mặt bích, tính đồng bộ là yếu tố sống còn. Ví dụ, nếu bạn chọn mặt bích tiêu chuẩn ANSI Class 150 nhưng lại dùng hệ bulong của tiêu chuẩn JIS, các lỗ xỏ bulong sẽ không trùng khớp, dẫn đến việc phải khoan lại lỗ làm hỏng kết cấu bích.

Thông số kỹ thuật cần kiểm tra khi mua bộ mặt bích

Để đảm bảo bộ bộ mặt bích hoạt động hiệu quả, bạn cần kiểm tra 5 thông số then chốt:

1. Kích thước danh định (DN hoặc Inch): Đảm bảo khớp với đường kính ống hiện tại.

2. Số lượng bulong: Mỗi kích thước bích có số lượng lỗ khác nhau (4, 8, 12... lỗ). Thiếu bulong sẽ không tạo đủ lực ép đồng đều.

3. Loại gioăng: Kiểm tra xem gioăng có chịu được nhiệt độ và hóa chất của môi chất trong ống hay không.

4. Áp lực làm việc tối đa: Đảm bảo toàn bộ set (bao gồm cả bulong) chịu được áp suất vận hành.

5. Tiêu chuẩn sản xuất: ANSI B16.5, JIS B2220 hoặc EN 1092-1.

Sai lầm phổ biến: Nhiều người mua mặt bích đúng tiêu chuẩn nhưng lại tận dụng bulong cũ hoặc mua bulong rẻ tiền sai kích thước chiều dài, khiến đai ốc không thể siết kịch trần, gây mất an toàn.

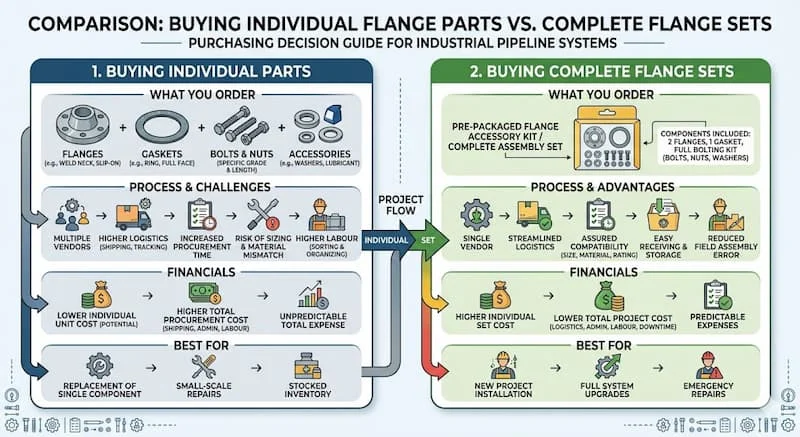

So sánh: Mua lẻ phụ kiện vs. Mua theo bộ mặt bích

Kết luận: Việc sử dụng bộ mặt bích không chỉ là mua sắm vật tư, mà là mua sự đảm bảo kỹ thuật. Nó giúp loại bỏ hoàn toàn các "lỗi ngớ ngẩn" tại hiện trường thi công.

Tại sao bộ mặt bích là giải pháp bắt buộc cho các dự án lớn?

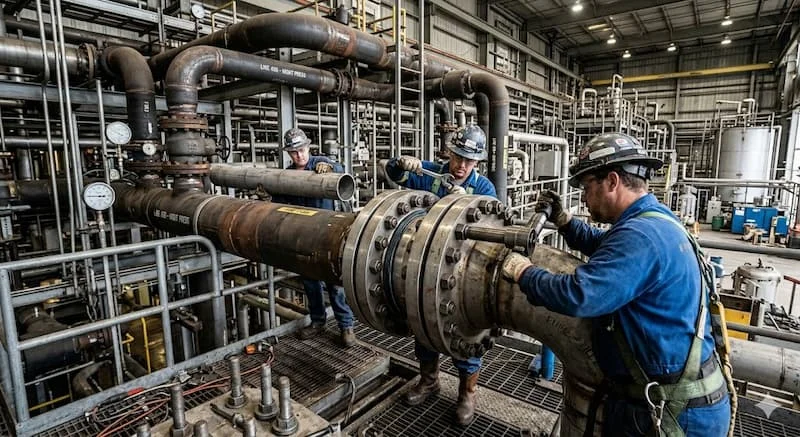

Trong các công trình quy mô lớn như nhà máy lọc dầu, hệ thống HVAC tòa nhà hay trạm xử lý nước, thời gian là tiền bạc. Sử dụng bộ mặt bích mang lại 3 giá trị cốt lõi:

• Đồng bộ 100%: Mọi thành phần từ độ dày bích đến độ dài flange bolts đều được tính toán theo cùng một tiêu chuẩn (ví dụ ASME).

• Giảm tối đa sai sót: Công nhân hiện trường chỉ cần nhận bộ set và lắp, không cần đo đạc hay lựa chọn bulong thủ công.

• Nâng cao tuổi thọ: Khi các thành phần tương thích hoàn hảo, lực ép lên gioăng sẽ đồng đều nhất, hạn chế tình trạng rò rỉ li ti sau một thời gian vận hành.

Ứng dụng thực tế và sai lầm cần tránh

Khi nào bạn thực sự cần bộ mặt bích?

• Các dự án có tiến độ thi công gấp, cần lắp đặt đồng loạt.

• Hệ thống yêu cầu độ kín khít tuyệt đối (dẫn khí gas, hóa chất độc hại).

• Các ngành công nghiệp đặc thù như: Cấp thoát nước, Dầu khí, Thực phẩm và Dược phẩm.

Sai lầm thường gặp khi lắp đặt:

• Chọn sai tiêu chuẩn: Lắp mặt bích hệ DIN vào bulong hệ ANSI.

• Bỏ qua kiểm tra gioăng: Sử dụng gioăng cũ hoặc gioăng bị nứt vỡ.

• Siết bulong không đều: Không tuân thủ sơ đồ siết đối xứng (hình sao), dẫn đến vênh mặt bích.

Checklist hướng dẫn chọn bộ mặt bích nhanh

Trước khi đặt hàng, hãy đối chiếu với bảng checklist sau:

1. Xác định kích thước (DN): Ví dụ DN100, DN150...

2. Chọn loại Flange phù hợp: Weld neck (áp cao) hay Slip-on (tiết kiệm không gian).

3. Chọn vật liệu: Inox (chống ăn mòn) hay Thép Carbon (phổ thông).

4. Chốt tiêu chuẩn: ANSI, DIN hay JIS (phải khớp với các van và thiết bị có sẵn).

5. Kiểm tra phụ kiện đi kèm: Đủ số lượng flange bolts, gioăng đúng vật liệu yêu cầu.

Lưu ý quan trọng: Luôn thực hiện thử áp (hydrotest) sau khi lắp đặt xong để đảm bảo tính toàn vẹn của khớp nối trước khi đưa vào vận hành chính thức.

FAQ - Câu hỏi thường gặp về bộ mặt bích

Một bộ Flange set đầy đủ gồm những gì?

• Thường gồm 2 mặt bích, 1 gioăng và đầy đủ bộ bulong đai ốc đi kèm.

Tại sao không nên mua lẻ cho rẻ?

• Mua lẻ có thể rẻ về giá món đồ, nhưng rủi ro sai lệch tiêu chuẩn khiến chi phí nhân công và thời gian khắc phục sẽ cao hơn gấp nhiều lần.

Tôi có thể yêu cầu thay đổi loại gioăng trong bộ set không?

• Hoàn toàn có thể. Tùy vào môi chất (nước, hóa chất hay hơi nóng) mà bạn có thể yêu cầu gioăng cao su, EPDM hoặc gioăng chì.

Flange bolts trong bộ set có được mạ kẽm không?

• Hầu hết bulong thép trong bộ mặt bích đều được mạ kẽm điện phân hoặc nhúng nóng để chống gỉ sét.

Kết luận: Đầu tư đúng cho sự an toàn bền vững

Sử dụng bộ mặt bích là bước chuyển mình từ cách làm thủ công sang quy trình công nghiệp hóa. Nó không chỉ giúp lắp đặt nhanh, đảm bảo tính đồng bộ mà còn giảm thiểu tối đa rủi ro rò rỉ - kẻ thù số một của mọi hệ thống đường ống.

Việc chọn đúng bộ mặt bích ngay từ đầu sẽ giúp doanh nghiệp tiết kiệm chi phí bảo trì, tăng độ bền hệ thống và đảm bảo an toàn tuyệt đối cho vận hành.
