Tay gạt khí nén: Giải pháp điều khiển tối ưu cho hệ thống tự động hóa

Bạn đã bao giờ rơi vào tình huống dở khóc dở cười khi hệ thống máy móc bỗng nhiên "đứng hình" chỉ vì một lỗi điều khiển điện nhỏ, hoặc đơn giản là tại những vị trí không tiện đi dây nguồn? Trong kỹ thuật, đôi khi những giải pháp hiện đại nhất chưa chắc đã là tối ưu nhất. Khi cần một phương thức điều khiển đơn giản, phản hồi tức thì và hoàn toàn không phụ thuộc vào nguồn điện, manual valve chính là "cứu cánh" hàng đầu.

Tuy nhiên, dù là thiết bị phổ biến trong mọi xưởng cơ khí và dây chuyền sản xuất, manual valve thường bị chọn sai loại, dẫn đến việc xi lanh hoạt động không đúng chu trình hoặc nhanh hỏng hóc. Bài viết này sẽ phân tích chuyên sâu giúp bạn hiểu rõ bản chất và cách lựa chọn thiết bị này như một chuyên gia thực thụ.

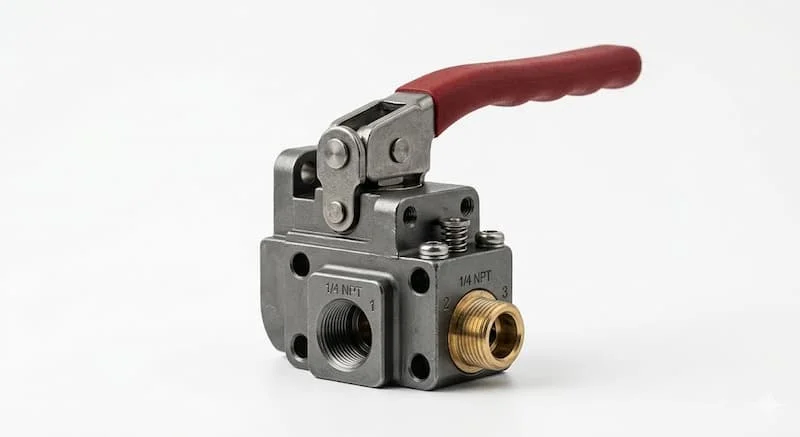

Tay gạt khí nén là gì?

Theo định nghĩa kỹ thuật, tay gạt khí nén là một dòng van điều khiển bằng tay (manual valve), sử dụng lực cơ học từ tay người tác động lên cần gạt để đóng, mở hoặc chuyển hướng dòng khí nén trong hệ thống. Trong sơ đồ mạch khí nén, nó đóng vai trò là một van đảo chiều khí nén (directional control valve).

Khác với van điện từ (solenoid valve) cần tín hiệu điện để kích hoạt cuộn coil, manual valve vận hành dựa trên cơ chế thuần cơ khí. Điều này mang lại ba lợi thế cốt lõi:

• Điều khiển thủ công trực tiếp: Giúp người vận hành kiểm soát tốc độ và trạng thái máy một cách cảm tính và chính xác.

• Độc lập hoàn toàn: Không cần điện, không sợ chập cháy, cực kỳ an toàn trong môi trường dễ cháy nổ hoặc ẩm ướt.

• Độ bền vượt trội: Cấu trúc cơ khí đơn giản giúp van có tuổi thọ cao, ít hỏng vặt và chịu được môi trường làm việc khắc nghiệt.

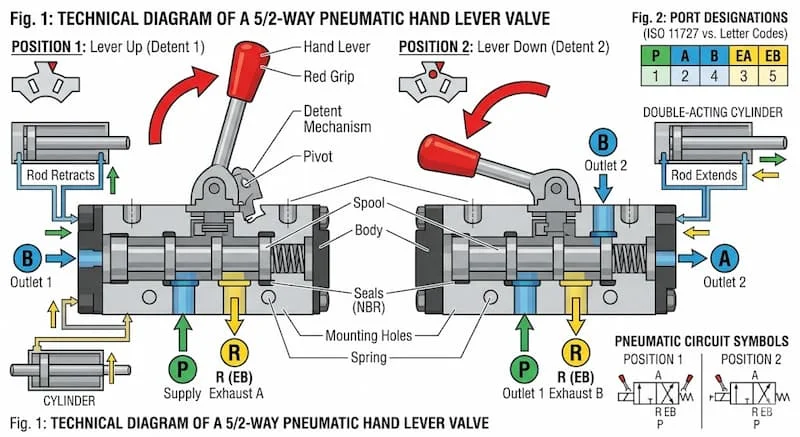

Nguyên lý hoạt động của manual valve

Về bản chất, manual valve hoạt động như một "ngã tư" điều phối giao thông cho dòng khí.

Khi tác động lực vào cần gạt: Lực này sẽ đẩy lõi van (spool) di chuyển dọc theo thân van. Sự di chuyển này sẽ làm thay đổi sự kết nối giữa các cổng (ports). Ví dụ, khí từ cổng vào (P) sẽ được dẫn sang cổng ra (A) thay vì cổng (B) như trạng thái ban đầu, từ đó làm thay đổi hướng di chuyển của xi lanh.

Khi thả tay hoặc gạt ngược lại:

Tùy vào thiết kế, van có thể có lò xo hồi (spring return) để tự động đưa lõi van về vị trí mặc định ngay khi buông tay. Hoặc van có cơ chế giữ trạng thái (detent), nghĩa là van sẽ nằm yên tại vị trí gạt cho đến khi có lực tác động ngược lại.

👉 Insight kỹ thuật: Đây chính là một dạng van đảo chiều khí nén điển hình, nơi logic vận hành được quyết định bởi cấu trúc cơ khí bên trong thân van.

Phân loại manual valve phổ biến

Để chọn đúng loại tay gạt, bạn cần hiểu rõ cấu tạo về số cổng và số vị trí. Đây là yếu tố quyết định khả năng điều khiển của thiết bị.

1. Phân loại theo số cổng và vị trí

• Van 2/2: Gồm 2 cổng và 2 vị trí. Chức năng đơn giản nhất là đóng hoặc mở dòng khí (tương tự vòi nước).

• Van 3/2: Thường dùng cho xi lanh đơn (có lò xo tự hồi). Một cổng cấp khí, một cổng ra xi lanh và một cổng xả.

• Van 5/2: Đây là loại phổ biến nhất trong công nghiệp. Nó dùng để điều khiển xi lanh kép (xi lanh hai đầu khí). Với 5 cổng, nó đảm bảo luân chuyển khí vào một đầu và xả khí ở đầu kia của xi lanh đồng thời.

• Van 5/3: Có thêm một vị trí trung gian (vị trí giữa). Khi không gạt, tất cả các cổng đều đóng hoặc xả, giúp dừng xi lanh ở bất kỳ vị trí nào trong hành trình.

2. Theo cơ chế hồi vị

• Lò xo hồi (Spring Return): Van tự về vị trí ban đầu khi buông tay. Phù hợp cho các thao tác tạm thời, cần độ an toàn cao.

• Giữ trạng thái (Detent): Van có lẫy giữ cố định vị trí gạt. Rất hữu ích khi bạn cần máy hoạt động liên tục mà không muốn đứng giữ tay gạt.

3. Theo vật liệu cấu tạo

• Hợp kim nhôm: Nhẹ, tản nhiệt tốt, giá thành hợp lý, phổ biến nhất trong các xưởng sản xuất.

• Đồng nguyên chất: Chịu áp suất tốt hơn và chống mài mòn cao.

• Inox (Thép không gỉ): Lựa chọn số 1 cho ngành thực phẩm, y tế hoặc môi trường hóa chất nhờ khả năng chống ăn mòn tuyệt đối.

Thông số kỹ thuật quan trọng cần hiểu

Việc bỏ qua các thông số kỹ thuật là nguyên nhân chính dẫn đến việc hệ thống hoạt động yếu hoặc hư hỏng nhanh chóng.

• Áp suất làm việc (Working Pressure): Thông thường từ $0.15$ đến $0.8$ MPa. Nếu áp suất quá thấp, van không kín; nếu quá cao, gioăng phớt bên trong sẽ bị xé rách.

• Lưu lượng khí (Flow Rate - Cv): Chỉ số này quyết định tốc độ của xi lanh. Van quá nhỏ sẽ làm xi lanh chuyển động lờ đờ dù áp suất máy nén khí rất mạnh.

• Kích thước cổng (Port Size): Các chuẩn phổ biến là $G1/8"$, $G1/4"$, $G3/8"$, $G1/2"$. Bạn cần chọn kích thước khớp với dây dẫn và đầu nối (connector) đang có.

• Nhiệt độ làm việc: Đa số van hoạt động tốt từ $-5$ đến $60$ °C. Ở môi trường lò hơi hoặc kho lạnh, bạn cần dòng van chuyên dụng với gioăng chịu nhiệt.

So sánh manual valve với các loại van khác

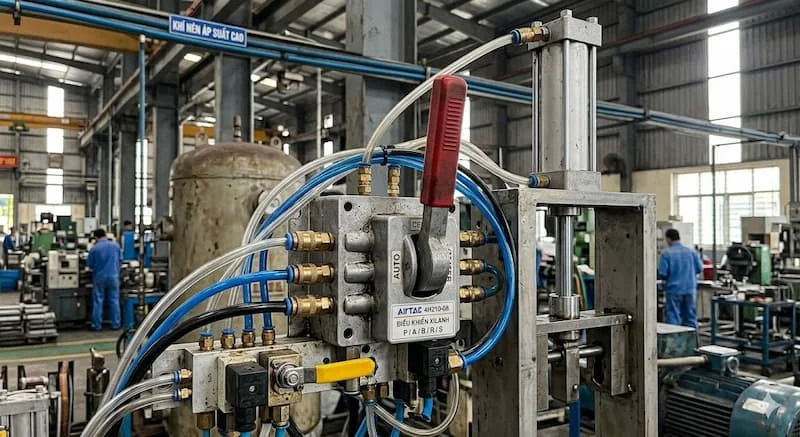

Ứng dụng thực tế: Khi nào nên dùng tay gạt?

Manual valve không thay thế hoàn toàn được van điện từ, nhưng nó không thể thiếu trong các trường hợp:

1. Hệ thống máy đơn lẻ: Các máy ép thủ công, máy đóng gói quy mô nhỏ.

2. Khu vực thử nghiệm (Test line): Khi kỹ thuật viên cần kiểm tra hành trình xi lanh từng bước một.

3. Môi trường nguy hiểm: Những nơi có nguy cơ cháy nổ cao (như kho xăng dầu, hầm mỏ) – nơi mà tia lửa điện từ van điện từ là một mối đe dọa.

4. Dùng làm van khẩn cấp: Cắt nguồn khí hoặc đảo chiều nhanh trong tình huống nguy cấp.

Những sai lầm thường gặp khi sử dụng

• Nhầm lẫn giữa 5/2 và 3/2: Cố tình dùng van 3/2 cho xi lanh kép khiến xi lanh chỉ đi được một chiều và không thu về được.

• Bỏ qua bộ lọc khí: Khí nén bẩn mang theo hơi nước và bụi kim loại sẽ làm xước lòng van tay gạt, gây hiện tượng "xì hơi" liên tục.

• Lắp ngược chiều khí: Dẫn đến việc van không thể đóng kín hoặc cần gạt bị cứng.

Hướng dẫn chọn manual valve chuẩn kỹ thuật

Để tránh lãng phí thời gian và tiền bạc, hãy tuân thủ checklist 5 bước sau:

1. Xác định loại xi lanh: Xi lanh đơn dùng van 3/2, xi lanh kép dùng van 5/2 hoặc 5/3.

2. Chọn chức năng giữ: Bạn muốn buông tay ra van tự về (Spring return) hay đứng yên (Detent)?

3. Kiểm tra áp suất thực tế: Đảm bảo áp suất máy nén của bạn nằm trong dải làm việc của van.

4. Kích thước ren: Kiểm tra lại dây hơi đang dùng là phi 6, 8, 10 hay 12 để chọn cỡ ren ($1/4, 1/8...$) phù hợp.

5. Thương hiệu uy tín: Ưu tiên các hãng có tên tuổi như Airtac, SMC, Festo hoặc STNC để đảm bảo độ bền của gioăng phớt.

Bảo trì định kỳ

• Luôn sử dụng kèm bộ lọc đôi (Lọc - Điều áp - Tra dầu) để bôi trơn lõi van.

• Vệ sinh các cổng xả (thường lắp thêm giảm thanh) để tránh bụi ngược vào thân van.

FAQ - Câu hỏi thường gặp

1. Tay gạt khí nén có thể thay thế hoàn toàn van điện từ không?

Không hoàn toàn. Tay gạt chỉ thay thế được ở các vị trí cần thao tác thủ công. Với các hệ thống cần sự chính xác về thời gian tính bằng miligiây hoặc hoạt động liên tục 24/7, van điện từ vẫn là bắt buộc.

2. Tại sao van tay gạt của tôi bị rò khí ở cổng xả?

Có hai nguyên nhân: Một là gioăng cao su bên trong bị rách do khí bẩn, hai là bạn đang dùng sai loại van cho loại xi lanh tương ứng.

3. Tuổi thọ trung bình của một van tay gạt là bao lâu?

Nếu được cấp khí sạch và có dầu bôi trơn, một van chất lượng tốt có thể đạt trên 1 triệu lần gạt.

4. Có cần lắp giảm thanh cho tay gạt khí nén không?

Rất nên. Giảm thanh không chỉ giảm tiếng ồn "xì" chói tai mà còn ngăn bụi bẩn chui vào làm hỏng lõi van khi nó đang ở trạng thái xả.

Kết luận

Manual valve tuy là thiết bị đơn giản nhưng lại là "mắt xích" quan trọng đảm bảo sự vận hành ổn định của hệ thống khí nén thủ công. Hiểu rõ sự khác biệt giữa các loại van đảo chiều khí nén và nắm chắc thông số kỹ thuật sẽ giúp bạn tiết kiệm đáng kể chi phí bảo trì và nâng cao hiệu suất làm việc.

Nếu bạn đang phân vân chưa biết loại tay gạt nào phù hợp với yêu cầu kỹ thuật riêng biệt của mình, đừng ngần ngại liên hệ với đội ngũ chuyên gia để được tư vấn chính xác nhất.

Rất mong các bạn quan tâm và theo dõi tank.vn để cập nhật thông tin mới nhất về tay gạt khí nén!
