Van điện từ máy nén khí: Phân loại, nguyên lý và bí quyết chọn lựa chuẩn chuyên gia

Hệ thống máy nén khí của bạn đang hoạt động nhưng không xả khí? Hay van điều khiển bị kẹt, đóng mở không dứt khoát dù nguồn điện vẫn cấp vào đầy đủ? Đây là những tình huống thực tế phổ biến mà nguyên nhân cốt lõi thường nằm ở van điện từ nén khí.

Trong kỹ thuật khí nén, việc nhầm lẫn giữa các dòng van 2/2, 3/2 hay chọn sai thông số coil van điện từ không chỉ khiến lỗi hệ thống không được khắc phục mà còn tiềm ẩn nguy cơ cháy nổ cuộn điện và hư hỏng thiết bị ngoại vi. Hiểu đúng về thiết bị này là chìa khóa để bạn tối ưu hóa hiệu suất, tiết kiệm chi phí sửa chữa và kéo dài tuổi thọ cho toàn bộ hệ thống khí nén công nghiệp.

Van điện từ máy nén khí là gì? Nguyên lý hoạt động chi tiết

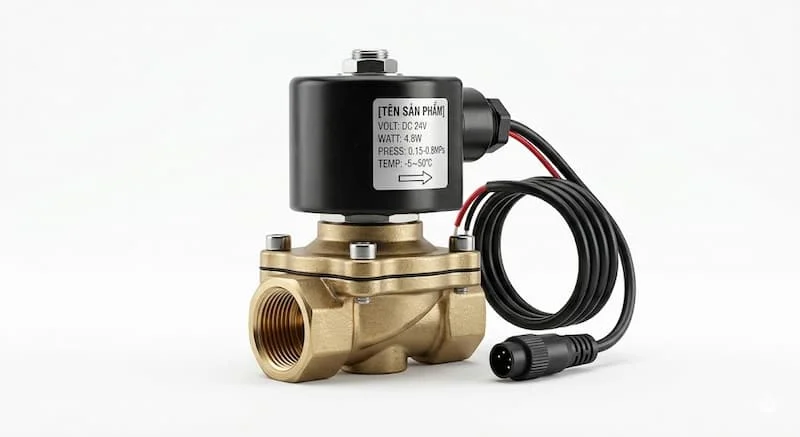

Van điện từ máy nén khí (Solenoid Valve) là một thiết bị cơ điện dùng để kiểm soát dòng chảy của khí nén. Nó đóng vai trò như một "công tắc tự động", cho phép hoặc ngăn chặn dòng khí đi qua dựa trên tín hiệu điều khiển bằng điện.

Định nghĩa và cấu tạo

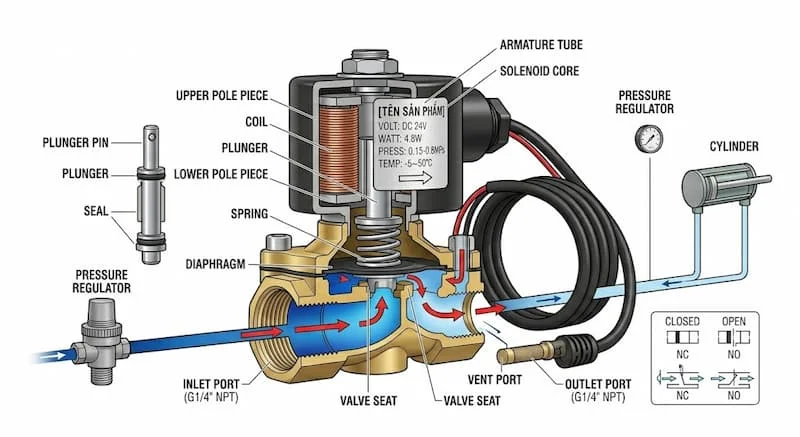

Về cơ bản, van bao gồm hai thành phần chính: cuộn dây điện (coil) và thân van. Khi dòng điện chạy qua cuộn coil, nó tạo ra một từ trường mạnh, tác động lên lõi thép (piston) bên trong thân van để thay đổi trạng thái đóng hoặc mở.

Nguyên lý vận hành chuyên sâu

Nguyên lý hoạt động của van điện từ dựa trên hiện tượng cảm ứng điện từ:

• Trạng thái thường đóng (NC - Normally Closed): Ở trạng thái không có điện, lò xo đẩy lõi van chặn kín cửa khí. Khi cấp điện, từ trường nhấc lõi van lên, mở thông dòng khí.

• Trạng thái thường mở (NO - Normally Open): Ngược lại với NC, cửa van luôn mở khi không có điện và chỉ đóng lại khi cuộn coil được kích hoạt.

• Ưu điểm: Khả năng đóng mở cực nhanh (tính bằng mili giây), thiết kế nhỏ gọn và dễ dàng tích hợp vào các hệ thống điều khiển tự động PLC.

Các loại van điện từ nén khí phổ biến hiện nay

Việc phân loại van điện từ chủ yếu dựa trên số cửa (ports) và số vị trí (positions). Tùy vào độ phức tạp của hệ thống mà kỹ thuật viên sẽ lựa chọn dòng van phù hợp.

1. Van điện từ 2/2 (2 cửa, 2 vị trí)

Đây là loại van đơn giản nhất với một cửa vào và một cửa ra. Nó chủ yếu dùng cho các nhiệm vụ đóng/ngắt dòng khí đơn thuần trên đường ống dẫn chính hoặc xả nước ngưng tụ.

2. Van điện từ 3/2 (3 cửa, 2 vị trí)

Dòng van này có thêm một cửa xả khí thừa. Đây là lựa chọn tối ưu cho việc điều khiển các xy lanh khí nén đơn (loại có lò xo tự hồi vị). Khi van đóng, khí trong xy lanh sẽ được xả ra ngoài qua cửa thứ 3 để piston quay về vị trí ban đầu.

3. Van điện từ 5/2 và 5/3

Trong môi trường công nghiệp, van 5/2 là "xương sống" để điều khiển xy lanh kép. Với 5 cửa (1 cửa vào, 2 cửa ra, 2 cửa xả), van giúp đảo chiều dòng khí liên tục để piston di chuyển tịnh tiến cả hai chiều.

4. So sánh giữa van NC và NO

• Van thường đóng (NC): Được ưu tiên sử dụng vì tính an toàn. Nếu xảy ra sự cố mất điện, hệ thống sẽ tự động đóng lại, ngăn chặn rò rỉ khí.

• Van thường mở (NO): Dùng trong các trường hợp đặc biệt cần duy trì lưu thông khí liên tục ngay cả khi hệ thống điều khiển gặp sự cố.

Thông số kỹ thuật quan trọng khi lựa chọn van điện từ

Một sai sót nhỏ trong việc đọc thông số có thể dẫn đến việc thiết bị không hoạt động hoặc hỏng ngay lập tức sau khi lắp đặt.

Điện áp của cuộn Coil van điện từ

Cuộn coil van điện từ có nhiều mức điện áp khác nhau:

• DC 24V / 12V: An toàn cao, phản ứng nhanh, dùng phổ biến trong các hệ thống tự động hóa có tủ điện điều khiển.

• AC 220V: Tiện dụng, có thể lấy trực tiếp từ lưới điện dân dụng nhưng cần chú trọng vấn đề cách điện.

• Lưu ý: Cắm sai điện áp (ví dụ cấp 220V vào coil 24V) sẽ gây cháy cuộn dây ngay lập tức.

Áp suất làm việc và Kích thước ren

• Áp suất (Working Pressure): Thông thường máy nén khí hoạt động ở dải 7-10 bar. Bạn cần chọn van có áp suất tối đa lớn hơn áp suất thực tế của hệ thống để tránh tình trạng rò rỉ hoặc vỡ thân van.

• Kích thước ren: Các chuẩn phổ biến là 1/8", 1/4", 3/8", 1/2". Việc chọn sai kích thước ren sẽ khiến bạn phải sử dụng thêm đầu nối chuyển đổi, làm tăng nguy cơ rò rỉ khí.

Lưu lượng và Vật liệu cấu tạo

Nếu lưu lượng khí (Cv) quá nhỏ so với yêu cầu, xy lanh sẽ hoạt động chậm chạp. Về vật liệu, van đồng thường dùng cho khí nén sạch, trong khi van inox là lựa chọn bắt buộc cho các môi trường hóa chất hoặc yêu cầu vệ sinh thực phẩm cao.

Van điện từ máy nén khí dùng khi nào? Ứng dụng và Sai lầm cần tránh

Trong thực tế, van điện từ không chỉ xuất hiện bên trong đầu máy nén mà còn rải rác khắp hệ thống truyền dẫn.

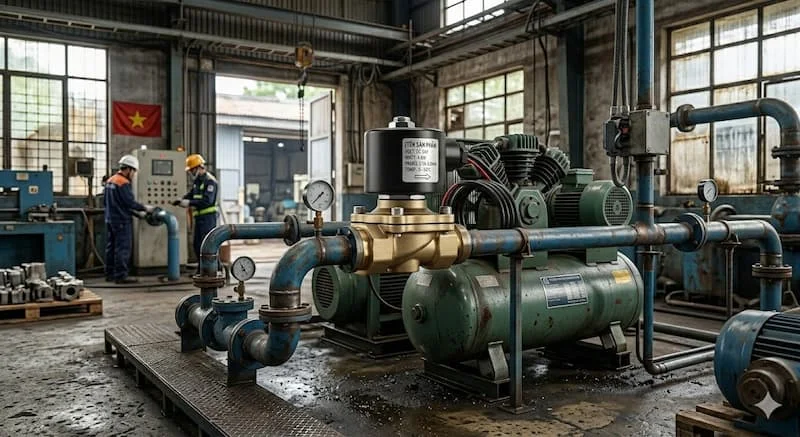

Ứng dụng thực tế

1. Tách nước tự động: Lắp van điện từ kết hợp với timer hẹn giờ dưới đáy bình tích áp để định kỳ xả nước ngưng tụ, bảo vệ bình khỏi han gỉ.

2. Điều khiển xy lanh: Trong các máy đóng gói, máy cắt, van điện từ nhận tín hiệu từ cảm biến để đẩy xy lanh hoạt động chính xác.

3. Hệ thống dừng khẩn cấp: Ngắt dòng khí nén toàn cục khi có sự cố kỹ thuật xảy ra trên dây chuyền.

Những sai lầm phổ biến khiến van nhanh hỏng

Nhiều kỹ thuật viên thường thắc mắc tại sao van mới thay lại nhanh hỏng. Nguyên nhân thường do:

• Khí nén bẩn: Hơi nước và bụi bẩn đi vào van gây kẹt lõi thép. Việc thiếu bộ lọc khí trước van là sai lầm phổ biến nhất.

• Lắp sai chiều: Trên thân van luôn có mũi tên chỉ chiều dòng khí. Lắp ngược chiều sẽ khiến van không thể đóng kín hoặc không hoạt động.

• Không chú ý đến nhiệt độ: Vận hành van liên tục trong môi trường quá nóng mà không có giải pháp tản nhiệt sẽ làm giảm tuổi thọ cuộn coil.

Checklist chọn mua và hướng dẫn lắp đặt bền bỉ

Để đảm bảo van điện từ hoạt động ổn định trong nhiều năm, bạn cần tuân thủ quy trình kiểm tra và lắp đặt khắt khe.

Checklist chọn van chuẩn kỹ thuật

1. Mục đích: Điều khiển xy lanh hay chỉ đơn thuần là xả khí? (Chọn loại 2/2, 3/2 hay 5/2).

2. Môi trường: Có ẩm ướt hay hóa chất không? (Chọn vật liệu đồng hay inox).

3. Điện áp: Kiểm tra nguồn cấp tại vị trí lắp đặt (24VDC hay 220VAC).

4. Kích thước: Đo chính xác kích thước ống dẫn để chọn ren phù hợp.

Bí quyết lắp đặt giúp tăng gấp đôi tuổi thọ van

• Luôn lắp đặt bộ lọc khí nén phía trước van để ngăn chặn bụi bẩn và dầu máy làm kẹt cơ cấu đóng mở.

• Sử dụng băng tan (cao su non) vừa đủ khi quấn ren, tránh để băng tan thừa lọt vào bên trong buồng van.

• Lắp van theo đúng chiều mũi tên chỉ dẫn trên thân.

• Định kỳ kiểm tra các đầu dây điện vào cuộn coil, tránh tình trạng lỏng lẻo gây phóng điện.

FAQ - Những câu hỏi thường gặp

Van điện từ máy nén khí có mấy loại?

Thực tế có rất nhiều loại, nhưng phổ biến nhất là van 2/2, 3/2, 5/2 và 5/3. Ngoài ra còn phân biệt theo số lượng cuộn điện (đầu điện đơn hoặc đầu điện đôi).

Tại sao van điện từ có tiếng kêu rè rè?

Tiếng kêu thường xuất hiện ở van AC 220V khi lõi thép không được hút chặt hoàn toàn do bụi bẩn kẹt bên trong hoặc lò xo bị yếu. Điều này nếu kéo dài sẽ gây nóng và cháy coil.

Có thể dùng van nước cho hệ thống khí nén không?

Không nên. Van nước và van khí nén có cấu tạo phớt ngăn và lò xo chịu áp lực khác nhau. Sử dụng van nước cho khí nén thường dẫn đến hiện tượng rò rỉ hoặc đóng không kín.

Bao lâu thì nên thay cuộn coil van điện từ?

Cuộn coil chất lượng thường có tuổi thọ từ 2-5 năm. Tuy nhiên, nếu môi trường quá ẩm hoặc điện áp không ổn định, bạn nên kiểm tra định kỳ hàng năm để thay thế kịp thời.

Kết luận

Van điện từ máy nén khí là một mắt xích nhỏ nhưng cực kỳ quan trọng trong bất kỳ hệ thống khí nén nào. Việc hiểu rõ nguyên lý, lựa chọn đúng thông số kỹ thuật và lắp đặt kèm bộ lọc khí sẽ giúp hệ thống của bạn vận hành trơn tru, tránh những hỏng hóc vặt vặt gây gián đoạn sản xuất.

Đừng để một chiếc van nhỏ làm dừng lại cả một dây chuyền lớn. Việc đầu tư vào thiết bị chính hãng và am hiểu kỹ thuật luôn là giải pháp tiết kiệm nhất về lâu dài.
