4 Blind Flange: Giải pháp bịt kín chuyên dụng cho hệ thống đường ống DN100

Trong thi công và vận hành hệ thống đường ống công nghiệp, việc kết thúc một đoạn ống hoặc tạo điểm chờ để mở rộng sau này là một yêu cầu kỹ thuật tất yếu. Tuy nhiên, không ít kỹ sư đã gặp phải tình huống dở khóc dở cười khi đầu ống bị rò rỉ nghiêm trọng chỉ vì sử dụng sai loại phụ kiện hoặc lắp đặt các dòng mặt bích thông thường để hàn bít đầu ống một cách tạm bợ. Việc thiếu một điểm bịt kín chuyên nghiệp không chỉ gây thất thoát lưu chất mà còn khiến quá trình bảo trì, kiểm tra áp suất hệ thống trở nên cực kỳ khó khăn.

Mặt bích mù 4 inch chính là giải pháp "cứu cánh" được thiết kế riêng biệt cho những tình huống này. Với kích thước phổ biến DN100, đây là phụ kiện không thể thiếu để cô lập các đoạn ống, ngăn chặn dòng chảy một cách an toàn tuyệt đối. Bài viết này sẽ cung cấp kiến thức chuyên sâu về các loại mặt bích mù 4 inch, giúp bạn chọn đúng thiết bị phù hợp với tiêu chuẩn và môi trường vận hành của dự án.

4 blind flange là gì? Định nghĩa và vai trò trong kỹ thuật

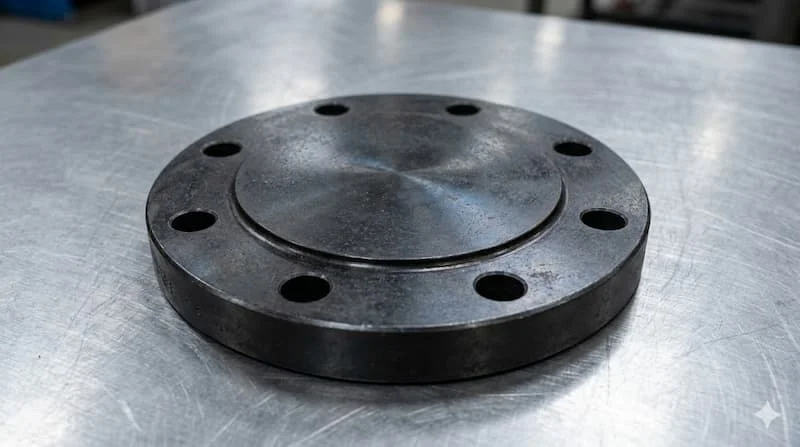

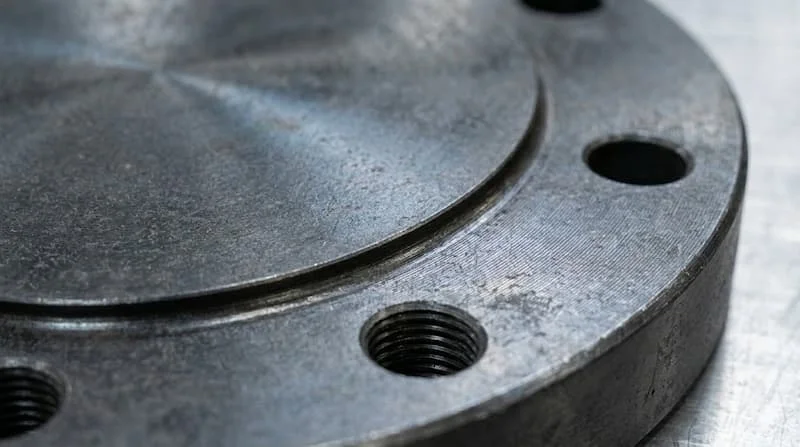

4 blind flange là loại mặt bích mù có kích thước danh nghĩa 4 inch (tương đương DN100). Khác biệt hoàn toàn với các loại mặt bích thông thường, mặt bích mù không có lỗ ở tâm để lưu chất đi qua. Thay vào đó, nó là một tấm đĩa tròn đặc, được khoan các lỗ bulong xung quanh viền để kết nối với mặt bích ở đầu ống hoặc các cửa van, thiết bị áp lực.

Sản phẩm này đóng vai trò then chốt trong việc:

• Ngăn chặn hoàn toàn dòng chảy: Bịt kín các đầu ống không sử dụng hoặc các cửa xả của bồn chứa.

• Tạo điểm kiểm tra hệ thống: Giúp kỹ thuật viên dễ dàng tháo rời để kiểm tra bên trong đường ống hoặc vệ sinh định kỳ mà không cần cắt ống.

• Thử áp (Pressure Test): Sử dụng làm điểm cuối để nén áp suất, kiểm tra độ kín của toàn bộ công trình trước khi bàn giao.

Nguyên lý làm kín của blind flange

Tại sao một tấm đĩa thép đơn giản lại có khả năng chịu được áp suất cực lớn mà không bị rò rỉ? Bí mật nằm ở nguyên lý nén gioăng (gasket) giữa hai bề mặt kim loại. Khi lắp đặt, một vòng gioăng phù hợp sẽ được đặt giữa mặt bích đầu ống và blind flange. Khi siết chặt hệ thống bulong, áp lực nén đồng đều sẽ ép chặt gioăng vào các rãnh bề mặt, tạo ra một rào cản vật lý ngăn lưu chất thoát ra ngoài.

Xét về mặt cơ học, blind flange chịu ứng suất uốn lớn nhất tại tâm đĩa do áp lực dòng chảy tác động trực tiếp. Nhờ cấu tạo đặc (không lỗ tâm), nó có khả năng phân phối lực đồng đều và chịu áp lực tốt hơn so với các loại mặt bích rỗng có cùng độ dày. Đây là lý do tại sao trong các hệ thống áp suất cao, việc tính toán độ dày của mặt bích mù luôn là ưu tiên hàng đầu để đảm bảo an toàn vận hành.

Phân loại 4 blind flange theo vật liệu và tiêu chuẩn kỹ thuật

Để hệ thống hoạt động bền bỉ, việc chọn đúng "chất" và "chuẩn" là điều bắt buộc. Tùy vào môi trường, mặt bích mù 4 inch được chia thành:

1. Phân loại theo vật liệu

• Thép carbon (Carbon Steel): Thường là mác thép A105. Đây là lựa chọn phổ biến nhất cho hệ thống nước, dầu khí vì giá thành hợp lý và độ bền cao.

• Mặt bích inox (Stainless Steel): Sử dụng mác inox 304 hoặc 316. Loại này chống ăn mòn tuyệt vời, thường dùng trong nhà máy hóa chất, chế biến thực phẩm hoặc môi trường có độ ẩm cao.

• Thép mạ kẽm (Galvanized): Phù hợp cho hệ thống PCCC hoặc cấp nước đô thị nhờ lớp mạ kẽm bảo vệ bề mặt khỏi rỉ sét trong môi trường ngoài trời.

2. Phân loại theo tiêu chuẩn và áp lực

Mặt bích mù 4 inch phải tuân theo các tiêu chuẩn quốc tế để đảm bảo tính lắp lẫn:

• ANSI/ASME B16.5: Phổ biến nhất với các cấp áp lực (Class) như 150#, 300#, 600#.

• JIS (Nhật Bản): Thường gặp là JIS 10K, 20K.

• DIN/EN (Châu Âu): Ký hiệu theo PN (như PN16, PN25, PN40).

Thông số kỹ thuật 4 inch (DN100) cần lưu ý

Khi đặt hàng, bạn cần nắm chắc bảng thông số kỹ thuật để tránh tình trạng "mua về không lắp vừa". Dưới đây là thông số cơ bản cho một mặt bích mù 4 inch tiêu chuẩn ANSI Class 150:

So sánh blind flange với các loại flange khác

Việc nhầm lẫn chức năng giữa các loại mặt bích có thể gây nguy hiểm cho hệ thống. Hãy cùng phân tích điểm khác biệt:

• Blind Flange: Chức năng duy nhất là bịt kín. Nó không có lỗ cho lưu chất đi qua.

• Weld Neck Flange: Có cổ dài để hàn, dùng cho hệ thống chịu áp lực cực cao và rung động mạnh.

• Slip-on Flange: Trượt trên ống rồi hàn, dễ lắp đặt nhưng chịu áp kém hơn Weld Neck.

• Threaded Flange: Kết nối bằng ren, không cần hàn, dùng cho hệ thống áp suất thấp hoặc nơi cấm lửa.

Khi nào KHÔNG nên dùng blind flange? Nếu mục tiêu của bạn là kết nối hai đoạn ống để lưu chất lưu thông, tuyệt đối không sử dụng blind flange. Ngược lại, nếu muốn kết thúc một nhánh ống một cách chuyên nghiệp, blind flange là lựa chọn duy nhất đúng đắn thay vì dùng các nắp bịt hàn chết.

Ứng dụng thực tế và sai lầm thường gặp

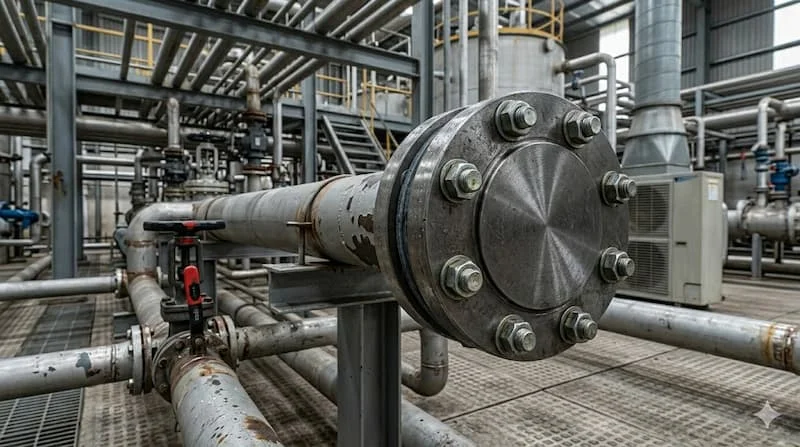

Mặt bích mù 4 inch xuất hiện dày đặc trong:

• Hệ thống PCCC: Bịt các đầu chờ vòi cứu hỏa hoặc cuối trục ống chính.

• Nhà máy lọc dầu & Hóa chất: Ngăn cách các bồn chứa khi cần bảo trì riêng lẻ.

• Ngành nước sạch & HVAC: Làm điểm xả cặn hoặc chờ lắp đặt thêm máy bơm.

Sai lầm dễ gây nổ áp hoặc rò rỉ:

1. Chọn sai tiêu chuẩn: Lấy mặt bích JIS lắp vào hệ thống ANSI. Dù cùng là 4 inch nhưng tâm lỗ bulong sẽ không khớp.

2. Quên dùng gioăng: Không có gioăng làm kín thì dù siết chặt đến đâu lưu chất vẫn sẽ rò rỉ.

3. Siết bulong không đều: Việc siết một bên quá chặt sẽ khiến mặt bích bị vênh, gây hở ở phía đối diện.

Checklist chọn mua và hướng dẫn lắp đặt chuẩn kỹ thuật

Checklist khi mua hàng:

• Xác định chính xác kích thước (4 inch / DN100).

• Chọn tiêu chuẩn phù hợp với hệ thống hiện tại (JIS, ANSI hay DIN?).

• Chọn vật liệu (Thép đen cho nước, mặt bích inox cho thực phẩm/hóa chất).

• Kiểm tra giấy tờ CO (Xuất xứ), CQ (Chất lượng).

Hướng dẫn lắp đặt:

1. Làm sạch: Vệ sinh bề mặt tiếp xúc của mặt bích ống và blind flange.

2. Đặt gioăng: Căn chỉnh gioăng nằm chính giữa, không lệch ra ngoài vòng lỗ bulong.

3. Siết bulong: Xỏ tất cả bulong vào lỗ. Siết nhẹ bằng tay, sau đó dùng cờ lê lực siết theo sơ đồ hình sao (siết các cặp đối xứng) để lực ép đều nhất.

4. Kiểm tra: Nén thử áp suất thấp để phát hiện rò rỉ trước khi vận hành chính thức.

Câu hỏi thường gặp về 4 blind flange

1. Kích thước 4 inch có tương đương với DN100 không?

Đúng, trong hệ tiêu chuẩn đường ống, 4 inch tương đương với đường kính danh nghĩa DN100 (đường kính ngoài ống xấp xỉ 114mm).

2. Tại sao blind flange thường dày hơn các loại mặt bích khác cùng loại?

Vì nó phải chịu toàn bộ áp lực trực diện của dòng chảy tại tâm đĩa, nơi không có sự hỗ trợ từ thành ống.

3. Có thể khoan lỗ vào blind flange để làm mặt bích thường không?

Về lý thuyết là có thể, nhưng về kỹ thuật là không nên. Việc gia công không chuẩn xác sẽ làm mất cân bằng lực và không đảm bảo an toàn áp suất theo thiết kế ban đầu.

Kết luận

Sử dụng 4 blind flange là phương án an toàn và chuyên nghiệp nhất để bịt kín hệ thống đường ống DN100. Việc hiểu rõ về tiêu chuẩn, vật liệu và quy trình lắp đặt không chỉ giúp công trình tránh khỏi những sự cố rò rỉ đáng tiếc mà còn tối ưu hóa chi phí vận hành và bảo trì dài hạn. Hãy luôn kiểm tra kỹ các thông số kỹ thuật và chọn nhà cung cấp uy tín để đảm bảo an toàn cho mọi dự án của bạn.
