Flange Galvanis 2 Inch: Giải pháp kết nối đường ống bền bỉ và tối ưu chi phí

Trong kỹ thuật lắp đặt đường ống, việc lựa chọn sai phụ kiện kết nối có thể dẫn đến những hệ lụy nghiêm trọng. Hãy tưởng tượng hệ thống PCCC của tòa nhà vừa vận hành đã xảy ra hiện tượng rò rỉ tại các vị trí nối, hoặc các mặt bích ngoài trời nhanh chóng bị rỉ sét, mục nát chỉ sau vài mùa mưa. Nguyên nhân phổ biến nhất thường bắt nguồn từ việc không hiểu rõ về vật liệu và tiêu chuẩn kỹ thuật của mặt bích.

Mặt bích mạ kẽm 2 inch là một trong những kích thước mặt bích được sử dụng phổ biến nhất hiện nay. Tuy nhiên, giữa "rừng" tiêu chuẩn như JIS, ANSI hay BS, cùng các phương pháp mạ kẽm khác nhau, người mua rất dễ chọn sai loại, gây lãng phí ngân sách hoặc ảnh hưởng đến an toàn hệ thống. Bài viết này sẽ phân tích chuyên sâu về cấu tạo, nguyên lý chống gỉ và cách lựa chọn mặt bích mạ kẽm 2 inch chuẩn xác nhất cho mọi dự án công nghiệp.

Flange galvanis 2 inch là gì? Định nghĩa và vai trò kỹ thuật

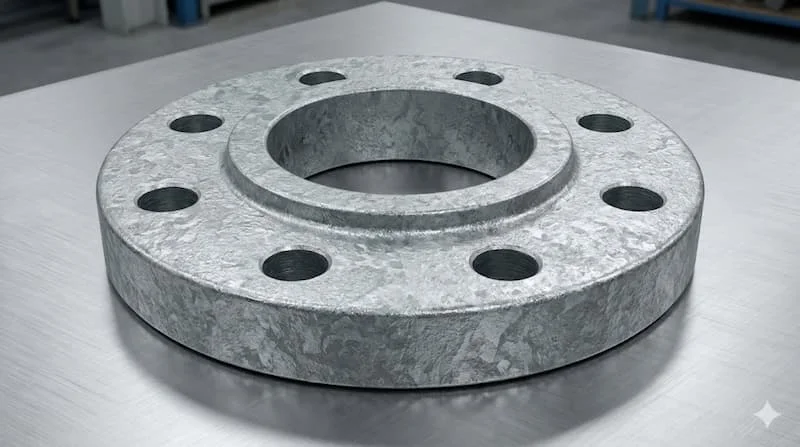

Flange galvanis 2 inch (hay mặt bích mạ kẽm 2 inch) là loại phụ kiện cơ khí được sử dụng để kết nối các đoạn ống, van, máy bơm và các thiết bị khác trong hệ thống đường ống kích thước DN50 (tương đương đường kính ngoài xấp xỉ 60.3mm). Chữ "galvanis" ám chỉ quá trình xử lý bề mặt bằng lớp kẽm để bảo vệ cốt thép bên trong.

Cấu tạo cốt lõi của sản phẩm là thép carbon (Carbon Steel), sau đó được bao phủ bởi một lớp kẽm thông qua phương pháp mạ kẽm nhúng nóng hoặc mạ điện phân. Vai trò chính của mặt bích 2 inch không chỉ là tạo sự liên kết chặt chẽ mà còn cho phép người thợ dễ dàng tháo lắp, kiểm tra hoặc vệ sinh hệ thống định kỳ. Với kích thước DN50, đây là lựa chọn "vàng" cho các hệ thống dẫn chất lỏng và khí trong cả dân dụng lẫn công nghiệp nhẹ.

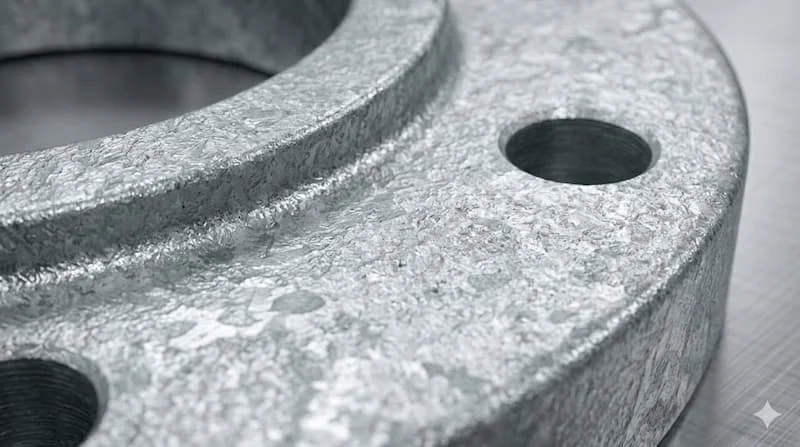

Nguyên lý chống gỉ của lớp mạ kẽm trên mặt bích

Tại sao một lớp kẽm mỏng lại có thể bảo vệ mặt bích thép khỏi sự ăn mòn khắc nghiệt của môi trường ngoài trời? Câu trả lời nằm ở cơ chế bảo vệ kép cực kỳ thông minh:

1. Lớp màng ngăn cách vật lý: Lớp kẽm tạo ra một rào cản bền vững, ngăn không cho oxy và độ ẩm tiếp xúc trực tiếp với bề mặt thép carbon, từ đó triệt tiêu phản ứng oxy hóa gây rỉ sét.

2. Cơ chế bảo vệ "hi sinh" (Anode hy sinh): Đây là ưu điểm vượt trội của kẽm. Ngay cả khi lớp mạ bị trầy xước trong quá trình lắp đặt, kẽm sẽ tự "hy sinh" bằng cách phản ứng trước với các tác nhân ăn mòn để bảo vệ cốt thép bên trong.

Nhờ nguyên lý này, mặt bích mạ kẽm 2 inch có tuổi thọ cao hơn gấp nhiều lần so với thép đen thông thường, đặc biệt là trong môi trường có độ ẩm cao như hệ thống cấp nước ngoài trời hoặc các công trình công cộng.

Phân loại mặt bích mạ kẽm 2 inch phổ biến theo cấu tạo

Tùy vào phương thức kết nối với ống và áp suất vận hành, mặt bích mạ kẽm 2 inch được chia thành các loại chính sau:

• Flange trượt (Slip-on Flange): Loại này có lỗ trong lớn hơn đường kính ống một chút để ống có thể trượt vào bên trong. Nó được hàn cả mặt trong và mặt ngoài. Đây là loại dễ lắp đặt nhất và giá thành cực kỳ cạnh tranh.

• Flange ren (Threaded Flange): Điểm đặc biệt của flange ren là việc kết nối với ống thông qua các vòng ren mà không cần hàn. Điều này cực kỳ hữu ích trong các môi trường dễ cháy nổ hoặc các hệ thống ống nhỏ, nơi việc hàn trở nên phức tạp.

• Flange mù (Blind Flange): Là loại mặt bích không có lỗ ở giữa, dùng để bịt kín đầu ống hoặc các khoảng chờ trong hệ thống.

• Flange hàn cổ (Weld Neck): Có phần cổ dài để hàn đối đầu với ống. Loại này chịu áp lực cực tốt và thường dùng trong các hệ thống đòi hỏi độ an toàn cao.

• Flange socket weld: Ống được đưa vào một lỗ hổng trong mặt bích và chỉ cần hàn một đường bên ngoài, thường dùng cho ống kích thước nhỏ áp suất cao.

Thông số kỹ thuật flange 2 inch cần biết để chọn đúng

Sai sót về thông số kỹ thuật là sai lầm phổ biến nhất khiến mặt bích không thể lắp vừa với hệ thống hiện có. Dưới đây là các thông số bạn phải kiểm tra:

1. Tiêu chuẩn (Standards):

   • JIS (Nhật Bản): Thường gặp là JIS 10K, JIS 16K.

   • ANSI (Mỹ): Phổ biến là Class 150, Class 300.

   • BS/DIN (Châu Âu): Thường gọi theo PN (như PN10, PN16).

   • Lưu ý: Một mặt bích tiêu chuẩn JIS sẽ không thể lắp khớp với mặt bích tiêu chuẩn ANSI dù cùng kích thước 2 inch do khác biệt về số lỗ bulong và đường kính tâm lỗ.

2. Kích thước thực tế: Dành cho ống DN50 (Phi 60mm). Số lỗ bulong cho kích thước này thường là 4 lỗ.

3. Áp lực làm việc: Xác định hệ thống chạy áp bao nhiêu (10 bar, 16 bar hay cao hơn) để chọn độ dày mặt bích tương ứng.

So sánh flange galvanis với inox và thép đen

Việc lựa chọn vật liệu phụ thuộc vào bài toán kinh tế và môi trường sử dụng:

Khi nào nên chọn galvanis? Khi hệ thống đặt ngoài trời nhưng không tiếp xúc với hóa chất ăn mòn mạnh hoặc muối biển. So với inox, mặt bích mạ kẽm 2 inch giúp tiết kiệm đến 50-60% chi phí vật tư mà vẫn đảm bảo độ bền từ 10-20 năm. Ngược lại, đừng dùng thép đen cho hệ thống dẫn nước vì nó sẽ tạo ra cặn rỉ làm tắc nghẽn van và thiết bị.

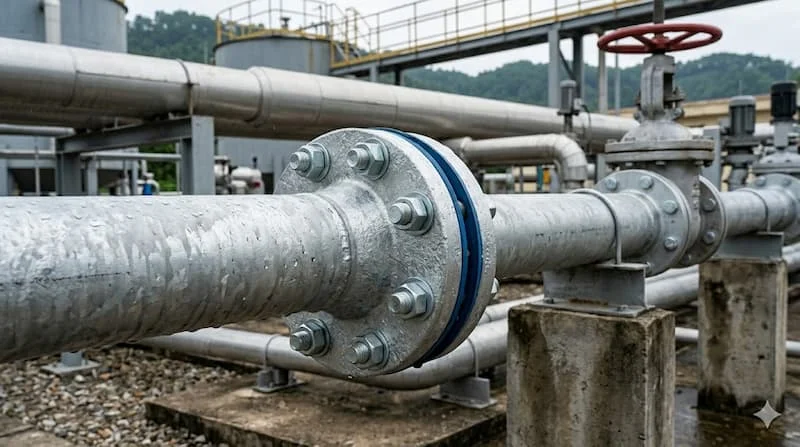

Ứng dụng thực tế của mặt bích mạ kẽm 2 inch

Với sự cân bằng hoàn hảo giữa tính năng và giá cả, loại mặt bích này có mặt trong hầu hết các công trình kỹ thuật:

• Hệ thống PCCC: Đây là ứng dụng phổ biến nhất. Các đường ống cứu hỏa DN50 thường dùng mặt bích mạ kẽm để đảm bảo không bị rỉ sét làm nghẹt đầu phun khi cần thiết.

• HVAC (Điều hòa không khí): Dùng trong các đường ống dẫn nước lạnh (chiller) hoặc tháp giải nhiệt.

• Công trình ngoài trời: Các hệ thống tưới tiêu nông nghiệp, ống dẫn nước sạch đô thị.

Sai lầm chết người khi lắp đặt và sử dụng

Hậu quả của việc chọn sai flange không chỉ dừng lại ở rò rỉ. Nếu bạn dùng mặt bích mạ kẽm trong môi trường axit mạnh, lớp kẽm sẽ bị ăn mòn cực nhanh, dẫn đến hỏng hệ thống chỉ trong vài tháng. Một sai lầm khác là không siết bulong đúng lực hoặc không theo hình sao, dẫn đến mặt bích bị vênh, gây hở gioăng và rò rỉ áp suất.

Checklist chọn mua flange galvanis 2 inch chuẩn xác

Để tránh mua nhầm hàng kém chất lượng, hãy mang theo checklist này khi làm việc với nhà cung cấp:

• Xác định tiêu chuẩn hệ thống: Hệ thống đang dùng chuẩn JIS 10K hay ANSI 150? Đây là bước quan trọng nhất.

• Kiểm tra lớp mạ: Lớp mạ phải đều, không bị bong tróc hay có các nốt sần quá lớn (đối với mạ nhúng nóng).

• Đo kích thước: Kiểm tra đường kính trong, đường kính ngoài và khoảng cách giữa các tâm lỗ bulong.

• Chứng chỉ CO, CQ: Luôn yêu cầu chứng nhận xuất xứ và chất lượng để đảm bảo thép đạt chuẩn và lớp mạ đúng độ dày cam kết.

Hướng dẫn lắp đặt đúng kỹ thuật

Trước khi lắp, hãy làm sạch bề mặt tiếp xúc của mặt bích. Sử dụng gioăng cao su hoặc gioăng teflon phù hợp với môi chất bên trong ống. Khi siết bulong, hãy siết theo thứ tự đối xứng (hình sao) để lực ép được phân bổ đều, ngăn ngừa tình trạng nứt mặt bích hoặc hở gioăng.

Câu hỏi thường gặp về mặt bích mạ kẽm 2 inch

1. Flange 2 inch có phải lắp cho ống phi 60mm không?

Đúng, trong hệ ống thép, 2 inch tương đương với DN50, có đường kính ngoài xấp xỉ 60.3mm.

2. Mặt bích mạ kẽm có dùng được cho nước biển không?

Không nên. Với môi trường nước biển, lớp mạ kẽm sẽ bị ăn mòn điện hóa rất nhanh. Bạn nên ưu tiên dùng inox 316 hoặc các dòng nhựa chuyên dụng.

3. Tại sao cùng là flange 2 inch nhưng giá lại khác nhau?

Giá phụ thuộc vào độ dày (tiêu chuẩn áp lực), phương pháp mạ (nhúng nóng đắt hơn điện phân) và nguồn gốc xuất xứ của thép.

Kết luận

Việc lựa chọn flange galvanis 2 inch đúng tiêu chuẩn không chỉ là vấn đề kỹ thuật mà còn là bài toán tối ưu tài chính cho doanh nghiệp. Một mặt bích chuẩn giúp hệ thống vận hành trơn tru, giảm thiểu rủi ro rò rỉ và kéo dài thời gian bảo trì định kỳ.

Đừng để những sai sót nhỏ trong việc chọn tiêu chuẩn hay vật liệu làm ảnh hưởng đến tiến độ và chất lượng công trình của bạn. Hãy ưu tiên các đơn vị cung cấp uy tín có đầy đủ giấy tờ kiểm định để nhận được giá trị thực sự.
