ANSI 150 SORF Flange: Giải Pháp Kết Nối Tối Ưu Cho Hệ Thống Đường Ống Công Nghiệp

Vì Sao ANSI 150 SORF Flange Được Dùng Rộng Rãi Trong Hệ Thống Đường Ống?

Trong thực tế vận hành tại các nhà máy, một sai lầm nhỏ trong khâu lựa chọn phụ kiện có thể dẫn đến hậu quả nghiêm trọng. Đã có không ít trường hợp hệ thống bị rò rỉ, thậm chí là nứt vỡ mối hàn chỉ vì chọn sai tiêu chuẩn mặt bích hoặc lắp đặt mặt bích không tương thích với áp lực vận hành. Đặc biệt là trong các hệ thống áp lực thấp nhưng đòi hỏi sự bền bỉ, việc cân bằng giữa chi phí và tính an toàn luôn là bài toán khó.

Người vận hành cần một giải pháp kết nối chắc chắn, dễ dàng bảo trì và quan trọng nhất là phải đúng áp suất thiết kế. Đó là lý do Slip-On Raised Face trở thành lựa chọn ưu tiên hàng đầu. Với tính linh hoạt cao, khả năng làm kín vượt trội nhờ bề mặt nhô cao (Raised Face) và mức chi phí đầu tư hợp lý, loại mặt bích ANSI 150 này hiện diện trong hầu hết các công trình từ xử lý nước, PCCC cho đến hóa chất nhẹ.

ANSI 150 SORF Flange Là Gì?

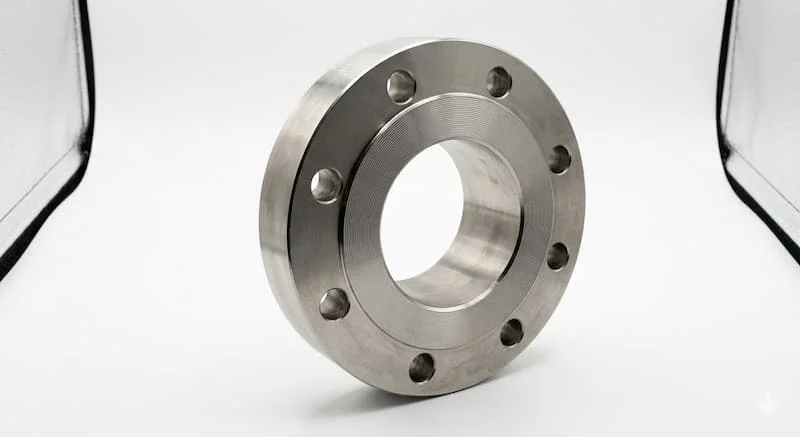

ANSI 150 SORF flange là loại mặt bích Slip-On Raised Face được sản xuất theo tiêu chuẩn ASME/ANSI B16.5 của Mỹ. Thiết kế này dành riêng cho các hệ thống có áp lực Class 150, với đặc trưng là lỗ tâm lớn hơn đường ống để ống có thể lồng vào bên trong và bề mặt kết nối có gờ nhô cao (RF) giúp tập trung áp lực lên gioăng làm kín.

Để hiểu rõ hơn, chúng ta hãy bóc tách các thành phần cấu tạo chính:

• Lỗ tâm (Bore): Có kích thước lớn hơn đường kính ngoài của ống một chút để dễ dàng lồng ống vào.

• Bề mặt Raised Face (RF): Phần bề mặt nhô cao bao quanh lỗ tâm, nơi đặt gioăng (gasket).

• Lỗ bu lông (Bolt Holes): Được khoan chính xác theo tiêu chuẩn Class 150 để kết nối với mặt bích đối diện.

• Vành mặt bích: Phần thân chịu lực chính của phụ kiện.

Nguyên Lý Hoạt Động Của SORF Flange

Nguyên lý cốt lõi của slip on raised face flange nằm ở phương thức kết nối lồng ống và cơ chế làm kín tập trung. Thay vì hàn đối đầu như mặt bích cổ cao (Weld Neck), mặt bích SORF cho phép ống trượt vào bên trong. Sau đó, kỹ thuật viên sẽ thực hiện hai đường hàn: một đường hàn fillet bên ngoài và một đường hàn bên trong tại đầu ống.

Cơ chế làm kín của bề mặt Raised Face (RF)

Bề mặt RF có vai trò cực kỳ quan trọng trong việc giảm thiểu rò rỉ. Khi siết bu lông, toàn bộ lực ép sẽ tập trung vào phần diện tích nhỏ của bề mặt nhô cao thay vì dàn trải trên toàn bộ mặt bích (như loại Flat Face). Điều này tạo ra áp lực tiếp xúc cực lớn lên gioăng làm kín, đảm bảo hệ thống không bị thất thoát lưu chất ngay cả khi áp suất có sự biến động nhẹ. Đây chính là lý do vì sao SORF phổ biến hơn mặt bích phẳng (FF) trong các ứng dụng đòi hỏi độ tin cậy cao.

Thông Số Kỹ Thuật Slip-On Raised Face

Để đảm bảo tính đồng bộ và an toàn, mặt bích phải tuân thủ nghiêm ngặt các bộ tiêu chuẩn quốc tế. Dưới đây là bảng thông số kỹ thuật cơ bản:

Phân Loại Slip-On Raised Face Phổ Biến

Tùy vào môi trường lưu chất và ngân sách dự án, người dùng có thể lựa chọn các dòng mặt bích sau:

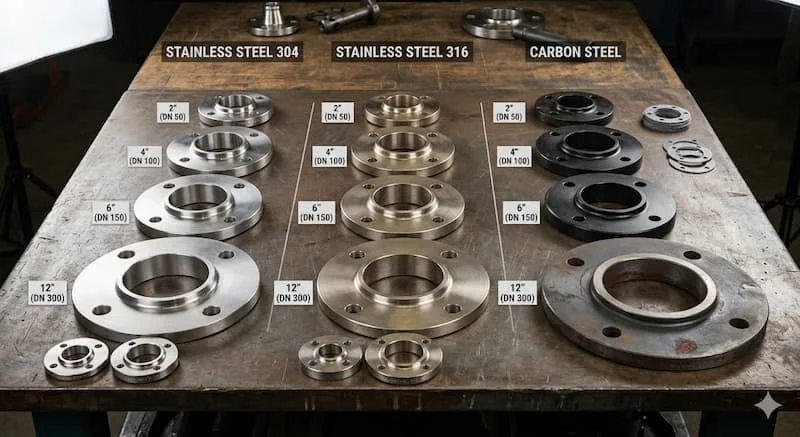

• Theo vật liệu:

  • Thép Carbon (A105/A105N): Là loại phổ biến nhất trong công nghiệp nhờ giá thành rẻ và khả năng chịu lực tốt. Thường được dùng cho nước, dầu và khí phi ăn mòn.

  • Inox (SS304/SS316): Được ưu tiên cho các môi trường có tính ăn mòn cao hoặc yêu cầu vệ sinh an toàn thực phẩm. Trong đó, Inox 316 có thêm thành phần Molypden, giúp kháng clorua và hóa chất tốt hơn SS304.

  • Thép mạ kẽm: Dùng để chống rỉ sét bề mặt trong các hệ thống nước sạch hoặc PCCC.

• Theo xuất xứ:

  • Các dòng sản phẩm từ Hàn Quốc, Nhật Bản, Châu Âu thường có chứng chỉ CO/CQ rõ ràng, độ chính xác cao.

  • Sản phẩm từ Trung Quốc là lựa chọn tối ưu về chi phí cho các hệ thống dân dụng hoặc áp suất thấp không quá khắt khe.

So Sánh ANSI 150 SORF Với Weld Neck Và Blind Flange

Việc hiểu sự khác biệt giữa các loại mặt bích giúp bạn tối ưu hóa chi phí đầu tư:

Tại sao nên dùng SORF thay vì WN?

SORF tiết kiệm chi phí vật liệu và thời gian lắp đặt hơn do không yêu cầu vát mép ống chính xác. Tuy nhiên, lưu ý không nên dùng SORF cho các vị trí có độ rung động cực mạnh hoặc ứng dụng nhiệt độ thay đổi đột ngột vì mối hàn fillet chịu lực kém hơn mối hàn đối đầu của WN.

Vì Sao ANSI 150 SORF Flange Được Ưa Chuộng?

Lý do khiến Slip-On Raised Face trở thành "quốc dân" trong ngành đường ống bao gồm:

1. Giá thành hợp lý: Quy trình sản xuất ít tốn kém hơn các loại mặt bích phức tạp.

2. Thi công nhanh chóng: Việc căn chỉnh đường ống khi dùng mặt bích lồng (Slip-on) dễ dàng hơn nhiều so với việc hàn đối đầu từng milimet.

3. Dễ thay thế và bảo trì: Kích thước chuẩn ASME B16.5 giúp bạn dễ dàng tìm kiếm phụ kiện thay thế ở bất cứ đâu trên thế giới.

4. Phù hợp đa dạng hệ thống: Từ hệ thống HVAC, cấp thoát nước dân dụng đến các đường ống khí nén trong nhà máy sản xuất.

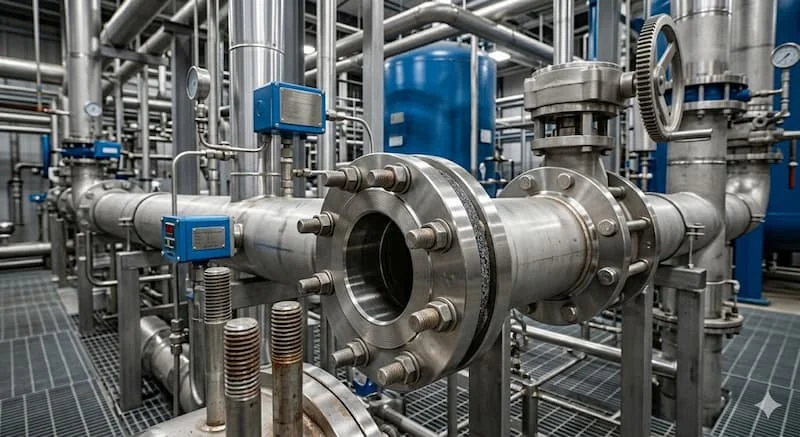

ANSI 150 SORF Flange Được Dùng Trong Những Hệ Thống Nào?

Mặt bích này là thành phần không thể thiếu trong:

• Hệ thống HVAC & PCCC: Kết nối các đường ống nước cứu hỏa, điều hòa trung tâm.

• Xử lý nước & Nước thải: Thường dùng loại inox 304 để chống ăn mòn.

• Nhà máy thực phẩm & Đồ uống: Sử dụng inox 316 để đảm bảo tiêu chuẩn vệ sinh.

• Ngành dầu khí & Hóa chất nhẹ: Sử dụng trong các đường dẫn lưu chất áp suất thấp.

Insight: Mỗi ngành công nghiệp sẽ yêu cầu một loại vật liệu khác nhau. Ví dụ, trong môi trường gần biển, dù là hệ thống áp suất thấp, bạn vẫn nên ưu tiên inox 316 thay vì thép carbon để tránh tình trạng ăn mòn muối biển nhanh chóng.

Sai Lầm Thường Gặp Khi Chọn ANSI 150 SORF Flange

Việc thiếu kinh nghiệm có thể dẫn đến những sai sót tai hại:

• Nhầm lẫn Class áp lực: Dùng Class 150 cho hệ thống đòi hỏi Class 300 sẽ gây nứt vỡ mặt bích.

• Sai vật liệu: Dùng thép carbon cho hóa chất ăn mòn dẫn đến thủng đường ống chỉ sau thời gian ngắn.

• Gioăng không phù hợp: Sử dụng bề mặt RF nhưng lại dùng gioăng quá dày hoặc không chịu được nhiệt độ của lưu chất.

• Lắp sai bu lông: Sử dụng bu lông không đúng tiêu chuẩn cường độ hoặc sai kích thước gây lỏng lẻo mối nối.

Hậu quả: Không chỉ dừng lại ở việc rò rỉ lưu chất gây thất thoát tài chính, nó còn tiềm ẩn nguy cơ mất an toàn lao động và cháy nổ nếu lưu chất là khí gas hoặc dầu nóng.

Hướng Dẫn Chọn ANSI 150 SORF Flange Phù Hợp

Trước khi mua hàng, hãy kiểm tra theo checklist sau:

1. Lưu chất là gì? (Nước sạch dùng thép/SS304, hóa chất dùng SS316, nước thải dùng thép mạ kẽm).

2. Áp suất vận hành thực tế? (Đảm bảo dưới 19.6 bar ở nhiệt độ thường cho Class 150).

3. Kích thước đường ống? (Cần khớp chính xác DN hoặc Inch).

4. Tiêu chuẩn yêu cầu? (Luôn ưu tiên ASME B16.5 để đảm bảo tính lắp lẫn).

5. Bề mặt làm kín? (Xác định là RF hay FF để mua đúng loại gioăng).

Lưu Ý Khi Lắp Đặt Và Bảo Trì

Để kéo dài tuổi thọ hệ thống, bạn cần tuân thủ:

• Siết bu lông theo sơ đồ đối xứng: Giúp lực ép lên gioăng đều, không bị vênh mặt bích.

• Kiểm tra độ đồng tâm: Không dùng lực bu lông để kéo hai đầu ống lệch lại với nhau.

• Không hàn quá nhiệt: Việc hàn quá nóng có thể làm biến dạng mặt bích inox, gây khó khăn khi lắp gioăng.

• Bảo trì định kỳ: Kiểm tra dấu hiệu ăn mòn tại các mối hàn fillet định kỳ 6-12 tháng một lần.

Câu Hỏi Thường Gặp Về Slip-On Raised Face

1. ANSI 150 SORF flange chịu áp bao nhiêu?

Ở nhiệt độ bình thường, mặt bích Class 150 có thể chịu áp suất tối đa khoảng 285 psi (tương đương 19.6 bar). Khi nhiệt độ tăng lên, khả năng chịu áp sẽ giảm xuống.

2. SORF flange khác gì SO flange?

Về cơ bản "SO" là viết tắt của Slip-On. SORF là Slip-On với bề mặt nhô cao (Raised Face). Nếu chỉ gọi là SO, có thể mặt bích đó là mặt phẳng (FF) hoặc mặt lồi (RF).

3. Có thể dùng ANSI 150 cho hơi nóng (Steam) không?

Có thể dùng cho hơi bão hòa ở áp suất thấp. Tuy nhiên, với hơi nóng nhiệt độ cao, cần kiểm tra bảng biểu đồ Áp suất - Nhiệt độ của vật liệu (Pressure-Temperature Ratings) để đảm bảo an toàn.

4. ANSI 150 SORF có tương thích với JIS 10K không?

Không. Mặc dù có kích thước danh định giống nhau, nhưng khoảng cách lỗ bu lông và đường kính ngoài của tiêu chuẩn Mỹ (ANSI) và Nhật Bản (JIS) khác nhau hoàn toàn.

Kết Luận: Nên Chọn Slip-On Raised Face Khi Nào?

ANSI 150 SORF flange là sự kết hợp hoàn hảo giữa hiệu quả kinh tế và độ an toàn cho các hệ thống áp suất trung bình và thấp. Nếu bạn đang xây dựng hệ thống PCCC, HVAC, xử lý nước hoặc các nhà máy công nghiệp nhẹ, đây chính là giải pháp kết nối tối ưu nhất. Nhờ thiết kế lồng ống dễ lắp đặt và bề mặt RF tăng cường độ kín, sản phẩm này giúp giảm thiểu tối đa rủi ro rò rỉ và tiết kiệm thời gian thi công đáng kể.

Để đảm bảo hệ thống vận hành bền bỉ, hãy luôn lựa chọn sản phẩm có đầy đủ chứng chỉ vật liệu và tuân thủ đúng quy trình lắp đặt kỹ thuật.
