Flange ANSI 150 Slip On: Giải Pháp Kết Nối Đường Ống Hiệu Quả Và Tiết Kiệm

Vì Sao Flange ANSI 150 Slip On Được Dùng Phổ Biến Trong Đường Ống Công Nghiệp?

Trong thiết kế và thi công hệ thống đường ống, việc lựa chọn phương thức kết nối luôn là bài toán cân bằng giữa kỹ thuật và kinh tế. Thực tế tại các công trình cho thấy, nhiều hệ thống đòi hỏi khả năng tháo lắp nhanh để bảo trì định kỳ nhưng vẫn phải đảm bảo độ kín khít. Đối với các đường ống có áp lực trung bình, việc sử dụng các loại mặt bích phức tạp đôi khi gây lãng phí không cần thiết. Đây chính là lúc flange ANSI 150 slip on khẳng định vị thế của mình như một "lựa chọn quốc dân" nhờ khả năng tiết kiệm chi phí vật liệu và đơn giản hóa quá trình lắp đặt.

Tuy nhiên, sự phổ biến cũng đi kèm với rủi ro. Nhiều đơn vị vận hành thường gặp phải các vấn đề nghiêm trọng như chọn sai Class áp lực (dùng Class 150 cho hệ thống áp suất cao), sử dụng sai tiêu chuẩn mặt bích khiến các lỗ bulong không khớp, hoặc chọn vật liệu không tương thích dẫn đến ăn mòn nhanh chóng.

Lựa chọn slip on flange class 150 là một chiến lược thông minh cho các hệ thống nước, khí nén và HVAC. Với thiết kế đặc trưng giúp việc căn chỉnh ống trở nên dễ dàng, loại mặt bích ANSI 150 này giúp giảm đáng kể thời gian thi công. Bài viết này sẽ phân tích chi tiết tại sao flange slip on lại được ưa chuộng và cách để bạn lựa chọn, lắp đặt chúng một cách chuẩn xác nhất.

Flange ANSI 150 Slip On Là Gì?

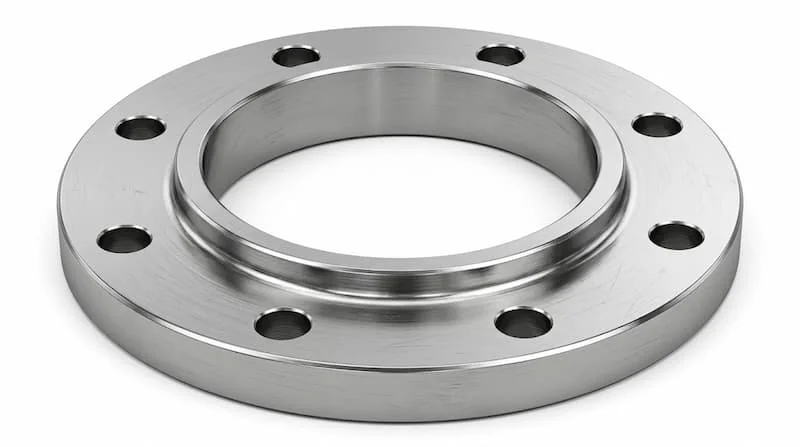

Để hiểu một cách đơn giản, flange ANSI 150 slip on là loại mặt bích có đường kính trong (bore) lớn hơn đường kính ngoài của ống một chút, cho phép mặt bích có thể lồng (trượt) vào đầu ống. Sau khi đã căn chỉnh vị trí mong muốn, thợ hàn sẽ thực hiện hai đường hàn (hàn góc) ở cả phía trong và phía ngoài của mặt bích để cố định nó với thân ống.

Ký hiệu "ANSI 150" đại diện cho cấp áp lực (Pressure Class) theo tiêu chuẩn ASME B16.5 của Hoa Kỳ. Đây là mức áp suất định danh thấp nhất trong hệ thống tiêu chuẩn ANSI/ASME, nhưng lại là mức được sử dụng rộng rãi nhất trong các ngành công nghiệp dân dụng và sản xuất nhẹ.

Đặc điểm nổi bật của dòng sản phẩm này là tính linh hoạt cao. Do không có phần cổ hàn dài (hub) như loại Weld Neck, nó giúp tiết kiệm không gian lắp đặt và giảm bớt các yêu cầu khắt khe về việc cắt ống chính xác đến từng milimet.

Nguyên Lý Kết Nối Của Slip On Flange

Nguyên lý kết nối của flange ANSI 150 slip on dựa trên sự kết hợp giữa liên kết hàn cơ khí và lực nén mặt phẳng. Quy trình lắp đặt bắt đầu bằng việc đưa ống vào bên trong mặt bích. Điểm đặc biệt là ống không dừng lại ở mép ngoài mà thường lùi vào một khoảng ngắn so với mặt tiếp xúc (face) của bích để nhường chỗ cho đường hàn phía trong.

Sau khi hàn xong, việc kết nối giữa hai đoạn ống được thực hiện thông qua:

• Bulong: Xuyên qua các lỗ trên thân mặt bích để tạo lực ép.

• Gasket (Gioăng): Đặt giữa hai mặt bích (thường là mặt Raised Face - RF) để tạo độ kín tuyệt đối.

• Lực siết: Khi siết bulong đối xứng, lớp gioăng bị nén lại, ngăn chặn sự rò rỉ lưu chất.

Tại sao Slip On lại dễ thi công hơn Weld Neck? Câu trả lời nằm ở việc căn chỉnh lỗ bulong. Với loại Weld Neck, bạn phải định vị chính xác vị trí lỗ bích trước khi hàn đối đầu. Với Slip On, bạn có thể xoay nhẹ mặt bích quanh trục ống để các lỗ bulong khớp hoàn toàn với mặt bích đối diện trước khi thực hiện các mối hàn cố định. Điều này giúp giảm thiểu sai số kỹ thuật và hạ thấp chi phí gia công tại hiện trường.

Cấu Tạo Của Flange ANSI 150 Slip On

Cấu tạo của một chiếc flange ANSI 150 slip on nhìn có vẻ đơn giản nhưng mọi chi tiết đều được tính toán theo tiêu chuẩn ASME B16.5:

1. Thân flange: Phần đĩa kim loại chính chịu lực ép và áp suất hệ thống.

2. Lỗ bulong: Được khoan chính xác theo vòng tròn tâm lỗ (PCD). Với Class 150, số lượng và kích thước lỗ sẽ thay đổi tùy theo kích thước danh định (DN).

3. Raised Face (RF): Phần mặt lồi lên khoảng 1.6mm (cho Class 150). Đây là vị trí đặt gioăng, giúp tập trung lực ép để tăng hiệu quả làm kín.

4. Bore (Lỗ trong): Có đường kính lớn hơn OD của ống. Độ hở này được tính toán để thợ hàn có thể thao tác mối hàn góc dễ dàng.

5. Mép hàn: Các cạnh được gia công nhẵn để đảm bảo chất lượng mối hàn giữa bích và ống.

Việc thiết kế đường kính trong lớn hơn ống (Pipe OD) là để đảm bảo mặt bích có thể "trượt" tự do. Chính hai đường hàn (trong và ngoài) sẽ bù đắp cho sự chênh lệch kích thước này, đồng thời tạo ra một liên kết vô cùng chắc chắn trước các rung động của dòng chảy.

Thông Số Kỹ Thuật slip on flange class 150

Khi đặt hàng hoặc thiết kế, kỹ sư cần nắm rõ các thông số định danh để đảm bảo tính lắp lẫn của thiết bị:

Cần lưu ý rằng dù cùng là tiêu chuẩn ANSI 150, nhưng flange ss304 (inox) và thép carbon (A105) sẽ có biểu đồ áp suất - nhiệt độ khác nhau. Ở nhiệt độ càng cao, khả năng chịu áp của mặt bích sẽ giảm dần. Đây là yếu tố then chốt để tránh các tai nạn nổ vỡ đường ống.

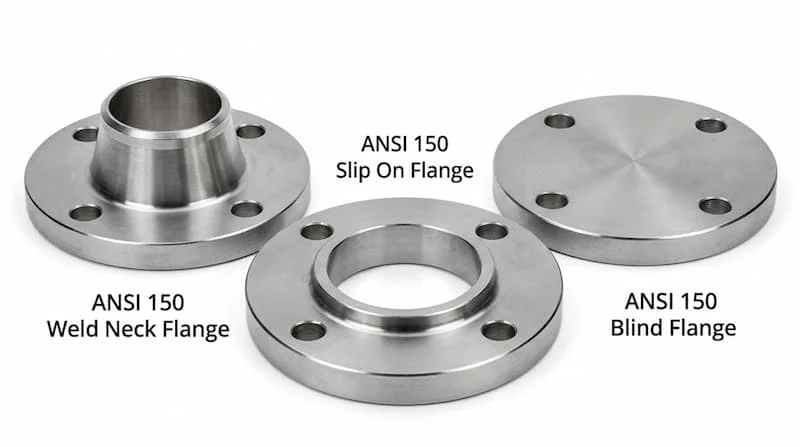

So Sánh Slip On Flange Với Weld Neck Flange

Trong giới kỹ thuật, sự so sánh giữa Slip On (SO) và Weld Neck (WN) luôn diễn ra sôi nổi. Dưới đây là cái nhìn chuyên sâu:

• Giá thành: Slip On luôn rẻ hơn Weld Neck do khối lượng vật liệu ít hơn và gia công đơn giản hơn.

• Độ bền: Weld Neck có phần cổ dài giúp giảm ứng suất tại mối hàn, nên chịu rung động và tải trọng tốt hơn. Slip On có độ bền mỏi chỉ bằng khoảng 1/3 so với Weld Neck.

• Thi công: Slip On chiếm ưu thế tuyệt đối về tốc độ thi công và khả năng hiệu chỉnh tại chỗ.

• Khả năng chịu áp: WN dùng cho mọi Class (tới 2500), trong khi SO thường chỉ được khuyến cáo dùng tối đa đến Class 600 (phổ biến nhất là Class 150).

Insight từ chuyên gia: Nhiều hệ thống xử lý nước hoặc HVAC hiện nay đang "thần tượng hóa" loại Weld Neck gây tăng chi phí dự án không đáng có. Nếu áp suất hệ thống ổn định ở mức thấp hoặc trung bình, slip on flange class 150 là giải pháp tối ưu nhất về chi phí.

Vì Sao ANSI 150 Slip On Được Ưa Chuộng?

Lý do khiến loại mặt bích này thống trị thị trường nằm ở 5 điểm cốt yếu:

1. Chi phí đầu tư thấp: Giá mua mặt bích thấp, chi phí thuê nhân công hàn cũng rẻ hơn so với hàn đối đầu.

2. Lắp đặt linh hoạt: Phù hợp với những không gian hẹp, nơi khó có thể cắt ống chính xác tuyệt đối.

3. Dễ thay thế bảo trì: Việc cắt bỏ đường hàn cũ để thay bích mới được thực hiện nhanh chóng mà không làm hao hụt quá nhiều chiều dài ống.

4. Phụ kiện sẵn có: Là tiêu chuẩn Mỹ phổ biến toàn cầu, bạn có thể mua ở bất cứ đâu.

5. Tiết kiệm thời gian: Giảm bớt các công đoạn vát mép ống phức tạp.

Flange ANSI 150 Slip On Dùng Trong Những Hệ Thống Nào?

Nhờ đặc tính an toàn và kinh tế, sản phẩm xuất hiện dày đặc trong:

• Hệ thống cấp thoát nước: Các trạm bơm, đường ống nước sạch dân dụng.

• Hệ thống HVAC: Đường ống dẫn nước lạnh cho Chiller, nước nóng cho nồi hơi áp suất thấp.

• Hệ thống PCCC: Đường ống cứu hỏa tại các tòa nhà và nhà xưởng.

• Nhà máy thực phẩm & Dược phẩm: Sử dụng mặt bích inox 304 để đảm bảo vệ sinh và chống gỉ sét.

• Khí nén & Hóa chất nhẹ: Các đường dẫn khí điều khiển hoặc hóa chất không có tính ăn mòn cực đoan.

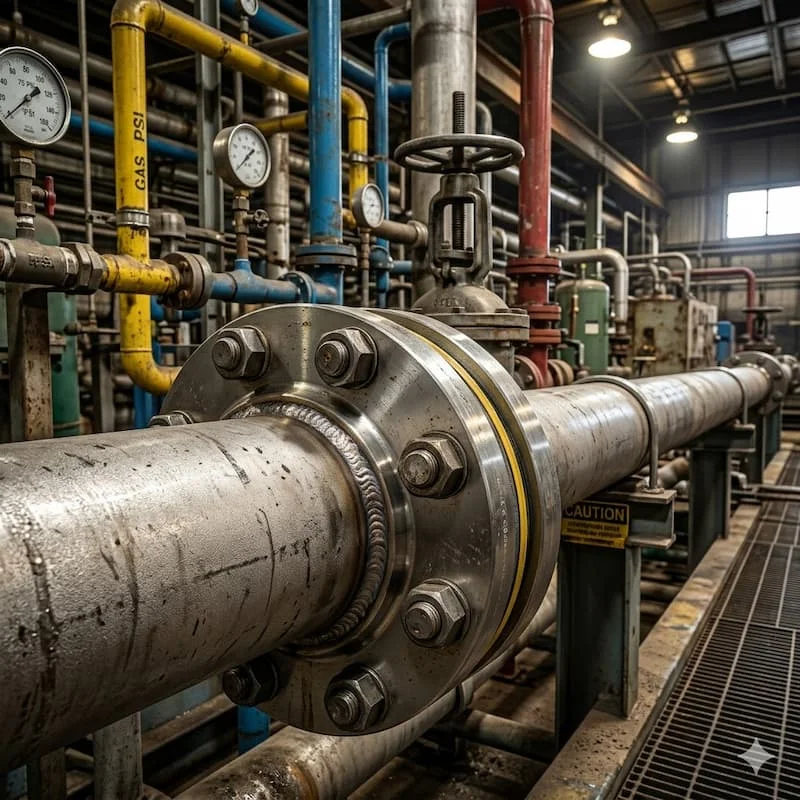

Trong các môi trường này, flange đường ống công nghiệp tiêu chuẩn ANSI 150 đóng vai trò như những khớp nối linh hoạt, đảm bảo vận hành thông suốt suốt vòng đời dự án.

Khi Nào Nên Dùng Slip On Flange ANSI 150?

Bạn nên ưu tiên lựa chọn loại mặt bích này khi:

• Hệ thống có áp suất làm việc không quá 20 bar (ở nhiệt độ phòng).

• Môi trường lưu chất không quá độc hại hoặc không gây ra sự biến thiên nhiệt độ đột ngột (thermal shock).

• Ngân sách dự án cần được tối ưu hóa.

• Đường ống cần tháo lắp thường xuyên để vệ sinh hoặc kiểm tra bên trong.

Ngược lại, không nên dùng Slip On khi:

• Hệ thống dẫn khí cực độc hoặc hóa chất nguy hiểm (ưu tiên Weld Neck để giảm rủi ro tại mối hàn).

• Áp suất vượt quá Class 600.

• Hệ thống có độ rung lắc cơ học quá lớn.

Sai Lầm Thường Gặp Khi Chọn slip on flange class 150

1. Không kiểm tra độ dày ống (SCH): Mặc dù Slip On trượt ra ngoài ống, nhưng nếu ống quá dày hoặc quá mỏng so với dự kiến, việc hàn góc có thể không đảm bảo độ ngấu kim loại.

2. Dùng sai vật liệu: Dùng bích thép carbon cho đường ống inox (hoặc ngược lại) gây ra hiện tượng ăn mòn điện hóa, làm hỏng mối hàn nhanh chóng.

3. Hàn không đúng kỹ thuật: Chỉ hàn mặt ngoài mà bỏ qua đường hàn mặt trong là sai lầm chết người, làm giảm 50% khả năng chịu áp của mặt bích.

4. Chọn sai gasket: Dùng gioăng cao su cho môi trường dầu hoặc nhiệt độ cao sẽ khiến hệ thống rò rỉ ngay lập tức.

Khuyến nghị: Luôn đối chiếu catalogue kỹ thuật từ nhà sản xuất để đảm bảo các kích thước OD, ID và PCD khớp hoàn toàn với thiết bị đối ứng.

Checklist Chọn slip on flange class 150 Đúng Kỹ Thuật

• Xác định DN/NPS: Kích thước ống là bao nhiêu? (Ví dụ: DN100 - 4 inch).

• Kiểm tra môi trường: Lưu chất là gì? Có ăn mòn không để chọn flange ss304 hay thép A105.

• Áp suất vận hành: Có nằm trong giới hạn của Class 150 không?

• Kiểu mặt: Cần mặt lồi (RF) hay mặt phẳng (FF) để khớp với van/máy bơm?

• Tiêu chuẩn bulong: Đã chọn đúng số lượng và kích thước bulong theo tiêu chuẩn ANSI chưa?

• Chứng chỉ: Sản phẩm có CO (Xuất xứ) và CQ (Chất lượng) đi kèm không?

Hướng Dẫn Lắp Đặt Slip On Flange Đúng Cách

Để mối nối đạt độ bền tối đa, hãy tuân thủ quy trình 5 bước:

1. Làm sạch: Vệ sinh sạch đầu ống và lỗ trong của mặt bích, loại bỏ gỉ sét và dầu mỡ.

2. Canh tâm: Lồng bích vào ống. Khoảng cách từ đầu ống đến mặt bích thường bằng độ dày thành ống cộng thêm 3mm.

3. Hàn đính (Tack weld): Hàn đính vài điểm để cố định vị trí, sau đó dùng thước vuông kiểm tra độ thẳng tâm.

4. Hàn hoàn thiện: Hàn đường hàn góc bên ngoài trước, sau đó là đường hàn bên trong. Đảm bảo mối hàn đều và ngấu.

5. Siết bulong: Sau khi lắp gioăng, siết bulong theo sơ đồ đối xứng (hình sao) để mặt bích không bị vênh, đảm bảo độ kín khít đồng đều.

Câu Hỏi Thường Gặp (FAQ)

1. Flange ANSI 150 slip on chịu áp bao nhiêu?

Ở nhiệt độ bình thường, nó chịu được khoảng 285 psi (tương đương 19.6 bar). Khi nhiệt độ tăng, khả năng chịu áp sẽ giảm xuống.

2. Slip on flange có cần hàn 2 mặt không?

Có. Theo tiêu chuẩn kỹ thuật an toàn, việc hàn cả mặt trong và mặt ngoài là bắt buộc để đảm bảo độ bền liên kết và ngăn chặn lưu chất xâm nhập vào khe hở giữa ống và bích.

3. ANSI 150 có dùng cho hơi nóng được không?

Có thể dùng cho hơi bão hòa áp suất thấp. Tuy nhiên, với hơi quá nhiệt hoặc áp suất cao, nên chuyển sang Class 300 hoặc dùng mặt bích Weld Neck.

4. Nên dùng inox 304 hay thép carbon?

Nếu hệ thống dẫn nước thải, hóa chất hoặc thực phẩm, hãy dùng flange ss304. Nếu là nước sạch, PCCC hoặc dầu khí thông thường, thép carbon A105 là lựa chọn kinh tế hơn.

Kết Luận: Chọn Đúng Mặt Bích Giúp Hệ Thống Hoạt Động Ổn Định

Có thể khẳng định, flange ANSI 150 slip on là một phần không thể thiếu trong hạ tầng kỹ thuật hiện đại. Sự kết hợp giữa tính linh hoạt trong lắp đặt và hiệu quả về chi phí khiến nó trở thành giải pháp hàng đầu cho các dự án đường ống công nghiệp áp lực trung bình.

Tuy nhiên, "rẻ" không đồng nghĩa với việc lơ là tiêu chuẩn. Để hệ thống vận hành bền bỉ 15-20 năm, việc chọn đúng Class áp lực, vật liệu chuẩn flange ss304 hay thép A105 và tuân thủ quy trình hàn là điều bắt buộc.

Rất mong các bạn quan tâm và theo dõi tank.vn để cập nhật thông tin mới nhất về flange ansi 150 slip on!
