Stainless Steel 304 Flange: Giải Pháp Kết Nối Chống Ăn Mòn Tối Ưu Cho Công Nghiệp

Vì sao stainless steel 304 flange được dùng cực nhiều trong công nghiệp?

Trong thực tế vận hành nhà máy, không ít kỹ sư đã gặp phải tình huống dở khóc dở cười: hệ thống đường ống mới đi vào hoạt động vài tháng đã xuất hiện các vết rò rỉ tại điểm nối, hay tệ hơn là tình trạng gỉ sét làm nhiễm bẩn toàn bộ lô hàng thực phẩm. Nguyên nhân thường không nằm ở đường ống, mà nằm ở việc chọn sai loại mặt bích (flange) kém chất lượng hoặc không phù hợp với môi trường đặc thù.

Đặc biệt, đối với các hệ thống yêu cầu tiêu chuẩn vệ sinh nghiêm ngặt như thực phẩm, dược phẩm hay các nhà máy hóa chất nhẹ, việc lựa chọn vật liệu là bài toán sống còn. Tuy nhiên, không phải loại flange nào cũng có khả năng chịu ăn mòn tốt như nhau. Giữa hàng loạt các mác thép,mặt bích inox 304 đã vươn lên trở thành sự lựa chọn "quốc dân".

Lý do nằm ở sự cân bằng hoàn hảo giữa ba yếu tố: giá thành hợp lý, độ bền cơ học cao và khả năng chống oxy hóa tuyệt vời. Bài viết này sẽ đi sâu phân tích từ định nghĩa kỹ thuật, các loại mặt bích phổ biến như slip on flange inox 304, cho đến cách lựa chọn tiêu chuẩn phù hợp để đảm bảo an toàn tuyệt đối cho hệ thống của bạn.

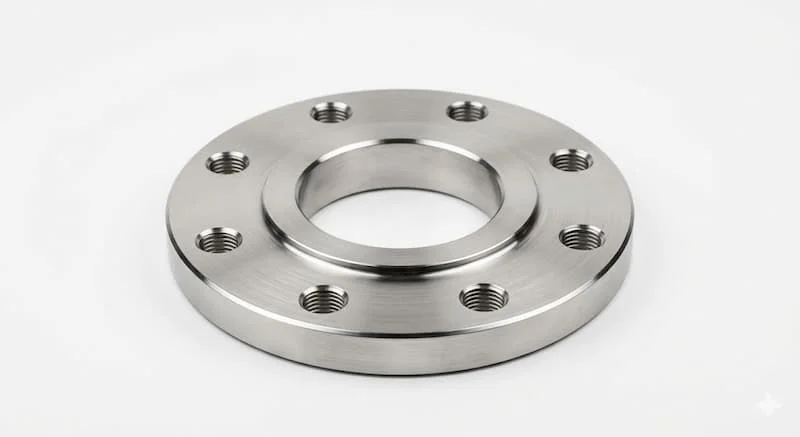

Stainless steel 304 flange là gì?

Stainless steel 304 flange là phụ kiện cơ khí được sản xuất từ thép không gỉ mác SUS304, có hình dạng đĩa, vòng nhẫn hoặc tấm, dùng để kết nối các đoạn ống, van, máy bơm và các thiết bị khác để tạo thành một hệ thống dẫn lưu chất hoàn chỉnh.

Về bản chất, inox 304 thuộc nhóm thép Austenitic với thành phần hóa học đặc trưng bao gồm khoảng 18% Crom và 8% Niken. Chính hàm lượng Crom cao này tạo ra một lớp màng oxit cực mỏng nhưng bền vững trên bề mặt, giúp vật liệu có khả năng tự bảo vệ trước các tác động của môi trường.

Chức năng chính của một chiếc flange bao gồm:

• Kết nối linh hoạt: Cho phép ghép nối các bộ phận một cách chắc chắn.

• Tháo lắp dễ dàng: Hỗ trợ quá trình bảo trì, vệ sinh hoặc thay thế đoạn ống mà không cần cắt bỏ toàn bộ hệ thống.

• Tăng độ kín khít: Khi kết hợp với gasket (gioăng) và lực siết bulong, mặt bích tạo ra một rào cản ngăn chặn sự rò rỉ áp suất.

Nguyên lý hoạt động của nó dựa trên cơ chế kẹp chặt: hai mặt bích được ép sát vào nhau thông qua hệ thống bulong, nén chặt lớp gioăng ở giữa để lấp đầy các khe hở li ti trên bề mặt kim loại.

Vì sao inox 304 được ưu tiên cho mặt bích?

Trong môi trường công nghiệp, inox 304 vượt trội hơn hẳn so với thép carbon mạ kẽm nhờ vào tuổi thọ kéo dài và tính thẩm mỹ cao. Điểm mấu chốt nằm ở khả năng "tự phục hồi" của lớp oxit crom; nếu bề mặt bị trầy xước, lớp bảo vệ này sẽ tự tái tạo khi tiếp xúc với oxy, ngăn chặn quá trình gỉ sét ăn sâu vào lõi thép.

Bên cạnh đó, inox 304 có khả năng chịu nhiệt tương đối tốt (lên đến 870°C) và không bị nhiễm từ mạnh, giúp bảo vệ độ tinh khiết của lưu chất. Điều này đặc biệt quan trọng trong ngành sữa hoặc bia rượu, nơi bề mặt mặt bích cần phải nhẵn, sạch và không gây phản ứng hóa học.

Bảng so sánh nhanh các dòng vật liệu phổ biến:

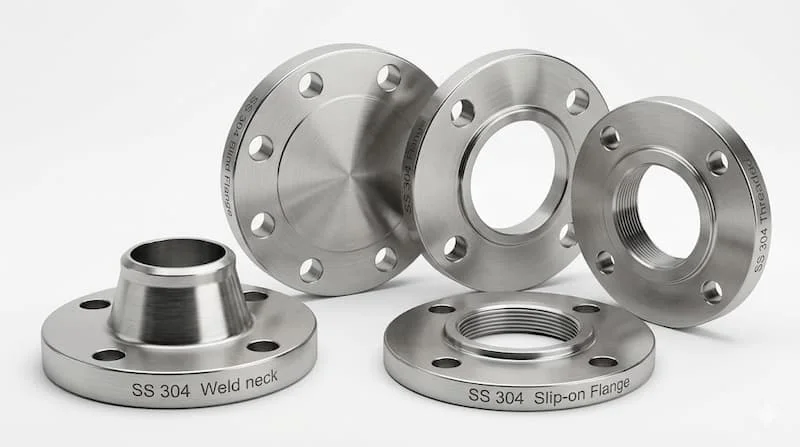

Các loại mặt bích inox 304 phổ biến hiện nay

Tùy vào yêu cầu về áp suất và phương thức thi công, kỹ sư sẽ lựa chọn một trong các loại mặt bích 304 sau:

1. Weld Neck Flange (Mặt bích cổ hàn): Có phần cổ dài và thon, được hàn đối đầu với ống. Loại này có khả năng chịu áp lực cực lớn và nhiệt độ biến thiên liên tục, thường dùng trong các đường ống dẫn hơi hoặc dầu khí.

2. Slip On Flange Inox 304 (Mặt bích hàn trượt): Đây là loại phổ biến nhất nhờ thiết kế đơn giản. Ống được đút vào trong mặt bích và hàn cả mặt trong lẫn mặt ngoài. Nó dễ căn chỉnh và có chi phí thấp hơn so với mặt bích cổ hàn.

3. Blind Flange (Mặt bích mù): Không có lỗ ở giữa, dùng để bịt kín đầu ống hoặc các lỗ chờ cao áp. Đây là phụ kiện không thể thiếu trong các công tác thử áp hoặc bảo trì định kỳ.

4. Threaded Flange (Mặt bích ren): Kết nối với ống bằng ren mà không cần hàn. Đây là cứu cánh cho các khu vực dễ cháy nổ, nơi việc hàn xì bị nghiêm cấm.

5. Socket Weld Flange (Mặt bích hàn bọc đúc): Thường dùng cho các đường ống có đường kính nhỏ nhưng yêu cầu chịu áp lực cao.

Thông số kỹ thuật cần biết khi chọn flange inox 304

Việc chọn sai thông số mặt bích không chỉ dẫn đến lãng phí mà còn tiềm ẩn nguy cơ mất an toàn hệ thống như cháy nổ hoặc rò rỉ hóa chất. Khi đặt mua, bạn cần đặc biệt lưu ý:

• Kích thước danh định (DN / NPS): Phải tương thích hoàn toàn với đường kính ngoài của ống (Ví dụ: DN50, DN100...).

• Tiêu chuẩn sản xuất: Đây là yếu tố quyết định khả năng lắp lẫn. Các hệ tiêu chuẩn phổ biến bao gồm:

  • ANSI/ASME: Tiêu chuẩn Mỹ (Class 150, 300...).

  • JIS: Tiêu chuẩn Nhật Bản (5K, 10K, 20K).

  • DIN/BS: Tiêu chuẩn Châu Âu và Anh (PN10, PN16, PN40).

• Kiểu bề mặt (Facing):

  • RF (Raised Face): Mặt lồi, dùng phổ biến nhất.

  • FF (Flat Face): Mặt phẳng, dùng cho áp suất thấp.

  • RTJ (Ring Type Joint): Dùng cho áp suất cực cao.

Lưu ý: Chỉ một sai lệch nhỏ về khoảng cách tâm lỗ bulong giữa tiêu chuẩn JIS và ANSI cũng sẽ khiến bạn không thể kết nối được hệ thống, dẫn đến đình trệ sản xuất.

So sánh stainless steel 304 flange với các vật liệu khác

Để hiểu rõ tại sao inox 304 là "điểm cân bằng", hãy cùng nhìn vào bảng phân tích dưới đây:

Phân tích chuyên sâu:

Mặc dù thép carbon rẻ hơn, nhưng chi phí bảo trì và thay thế do gỉ sét sẽ khiến tổng chi phí sở hữu (TCO) cao hơn nhiều so với inox 304. Ngược lại, inox 316 có thêm thành phần Molybdenum giúp kháng muối biển tuyệt vời, nhưng nếu hệ thống của bạn chỉ dẫn nước sạch hoặc khí nén trong nhà máy, việc dùng 316 là một sự lãng phí tài chính không cần thiết.

Những nguyên nhân khiến flange inox 304 vẫn bị gỉ

Nhiều người lầm tưởng inox 304 là "bất tử" trước gỉ sét. Tuy nhiên, thực tế vẫn có những trường hợp mặt bích bị hoen ố vì:

1. Dùng hàng kém chất lượng: Sản phẩm bị pha tạp tạp chất hoặc không đủ hàm lượng Niken/Crom tiêu chuẩn.

2. Môi trường Chloride cao: Inox 304 cực kỳ nhạy cảm với ion Chloride (có trong nước biển hoặc nước hồ bơi). Nếu nồng độ cao, hiện tượng ăn mòn lỗ (pitting) sẽ xảy ra rất nhanh.

3. Nhiễm sắt từ (Contamination): Trong quá trình gia công hoặc lắp đặt, nếu dùng chung dụng cụ với thép carbon, các mạt sắt sẽ bám vào bề mặt inox và khởi động quá trình gỉ sét tại điểm đó.

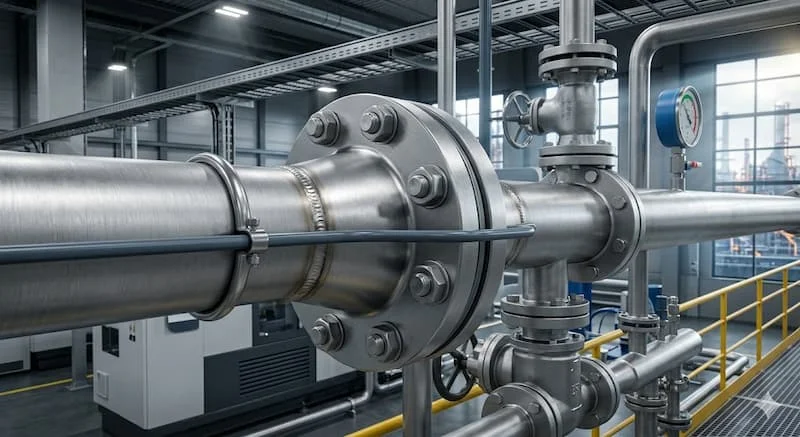

Stainless steel 304 flange được dùng ở đâu?

Nhờ đặc tính an toàn và bền bỉ, mặt bích inox 304 hiện diện trong hầu hết các hạ tầng kỹ thuật hiện đại:

• Nhà máy thực phẩm & đồ uống: Đường ống dẫn sữa, bia, nước ngọt yêu cầu bề mặt không giải phóng kim loại nặng.

• Hệ thống xử lý nước sạch: Đảm bảo nước không bị nhiễm gỉ sét từ phụ kiện.

• Hệ thống HVAC: Dùng trong các tháp giải nhiệt và đường ống điều hòa trung tâm.

• Ngành dược phẩm: Đáp ứng các tiêu chuẩn vệ sinh khắt khe nhất.

• Hệ thống hơi (Steam): Chịu được áp suất và nhiệt độ cao mà không bị biến dạng.

Tại sao ngành thực phẩm lại ưu tiên 304? Bởi vì nó dễ vệ sinh bằng các loại hóa chất tẩy rửa thông thường mà không bị ăn mòn, đồng thời không làm thay đổi mùi vị của sản phẩm.

Sai lầm phổ biến khi mua mặt bích inox 304

1. Chỉ nhìn vào giá: Các loại mặt bích siêu rẻ thường bị "ăn bớt" độ dày hoặc dùng phôi thép tái chế, dẫn đến nguy cơ nứt vỡ khi siết bulong.

2. Không kiểm tra chứng chỉ: Việc thiếu chứng chỉ CO (Xuất xứ) và CQ (Chất lượng) khiến bạn không thể kiểm soát được thành phần hóa học thực tế của sản phẩm.

3. Bỏ qua áp suất thiết kế: Dùng mặt bích PN10 cho hệ thống có áp suất đỉnh lên tới 15 bar là một sai lầm chết người.

Checklist chọn mặt bích inox 304 đúng kỹ thuật

Trước khi ký đơn đặt hàng, hãy kiểm soát danh sách sau:

• Xác định chính xác DN/NPS: Kích thước ống là bao nhiêu?

• Tiêu chuẩn kỹ thuật: JIS, ANSI hay DIN?

• Áp suất vận hành: PN10, PN16 hay Class 150?

• Môi trường sử dụng: Có chứa nồng độ muối hay axit mạnh không? (Nếu có, cân nhắc chuyển sang 316).

• Kiểu kết nối: Hàn trượt (Slip-on) hay hàn cổ (Weld Neck)?

• Chứng chỉ vật liệu: Yêu cầu nhà cung cấp cung cấp kết quả test thành phần hóa học.

Hướng dẫn bảo quản và lắp đặt

• Lưu kho: Tuyệt đối không để mặt bích inox 304 tiếp xúc trực tiếp với các tấm thép carbon hoặc sàn nhà bẩn. Nên đặt trên pallet gỗ hoặc bọc màng co.

• Lắp đặt: Sử dụng bulong bằng inox để tránh hiện tượng ăn mòn điện hóa. Khi siết bulong, cần siết theo hình sao (đối xứng) để lực ép dàn đều lên gioăng, tránh làm vênh mặt bích.

• Vệ sinh: Sử dụng các dung dịch tẩy rửa chuyên dụng cho inox, tránh dùng bàn chải sắt cứng vì sẽ làm xước lớp màng oxit crom bảo vệ.

FAQ: Câu hỏi thường gặp về mặt bích inox 304

1. Stainless steel 304 flange có bị gỉ không?

Có. Trong môi trường axit đậm đặc hoặc nơi có nồng độ muối (chloride) cao, inox 304 vẫn có thể bị ăn mòn lỗ.

2. Làm sao để phân biệt mặt bích inox 304 và 201?

Cách chính xác nhất là dùng máy quang phổ kiểm tra thành phần Niken. Đơn giản hơn, bạn có thể dùng dung dịch thuốc thử inox chuyên dụng (inox 304 sẽ không đổi màu hoặc đổi màu xám nhẹ, trong khi 201 sẽ chuyển sang màu đỏ gạch).

3. Mặt bích inox 304 có chịu được nhiệt độ cao không?

Có, nó có thể làm việc ổn định ở nhiệt độ lên đến khoảng 870°C. Tuy nhiên, ở nhiệt độ này, khả năng chịu áp lực của nó sẽ giảm đáng kể so với ở nhiệt độ phòng.

4. Có nên dùng flange inox 304 cho hệ thống nước biển?

Không nên. Với môi trường nước biển, inox 316 hoặc 316L là lựa chọn tối thiểu để đảm bảo không bị ăn mòn nhanh chóng.

Kết luận: Stainless steel 304 flange có phải lựa chọn tối ưu?

Tổng kết lại, stainless steel 304 flange không chỉ là một phụ kiện kết nối thông thường mà là "lá chắn" bảo vệ sự ổn định cho toàn bộ hệ thống đường ống công nghiệp. Với khả năng chống gỉ tốt, độ bền cơ học cao và mức chi phí đầu tư vô cùng hợp lý, đây chính là lựa chọn tối ưu cho hầu hết các ứng dụng từ dân dụng đến công nghiệp nặng.

Tuy nhiên, giá trị của một hệ thống không nằm ở việc mua được linh kiện rẻ nhất, mà nằm ở việc chọn đúng tiêu chuẩn kỹ thuật. Một sai sót nhỏ trong việc chọn áp suất hay tiêu chuẩn mặt bích có thể dẫn đến những thiệt hại kinh tế khổng lồ.

Rất mong các bạn quan tâm và theo dõi tank.vn để cập nhật thông tin mới nhất về stainless steel 304 flange!
