Flange ANSI B16 5: Tiêu Chuẩn Vàng Cho Hệ Thống Đường Ống Công Nghiệp

Vì Sao Tiêu Chuẩn ANSI B16 5 Quan Trọng Trong Hệ Thống Đường Ống?

Trong quá trình thi công và vận hành các nhà máy công nghiệp, một trong những tình huống gây đau đầu nhất cho kỹ sư là mặt bích lắp không khớp. Chỉ cần một sai lệch nhỏ về khoảng cách tâm lỗ bulong hoặc độ dày mặt bích, toàn bộ hệ thống đường ống trị giá hàng tỷ đồng có thể phải tạm dừng hoạt động. Việc sử dụng sai tiêu chuẩn flange ansi không chỉ dẫn đến rò rỉ lưu chất mà còn khiến hệ thống không chịu được áp lực thiết kế, tiềm ẩn nguy cơ cháy nổ nghiêm trọng.

Hậu quả của việc lựa chọn sai mặt bích ansi là vô cùng nặng nề: từ việc phải ngưng toàn bộ dây chuyền sản xuất để sửa chữa, tăng chi phí bảo trì đột xuất cho đến việc gây mất an toàn vận hành cho nhân viên. Để giải quyết triệt để vấn đề này, các tổ chức kỹ thuật thế giới đã thống nhất sử dụng flange tiêu chuẩn mỹ – cụ thể là tiêu chuẩn flange ANSI B16.5 – như một "ngôn ngữ chung" để đảm bảo tính đồng bộ và an toàn tuyệt đối.

Bài viết dưới đây sẽ cung cấp cái nhìn chuyên sâu từ góc độ kỹ thuật về loại mặt bích này, giúp bạn hiểu rõ lý do tại sao nó lại trở thành sự lựa chọn hàng đầu trong các dự án dầu khí, hóa chất và nhiệt điện toàn cầu.

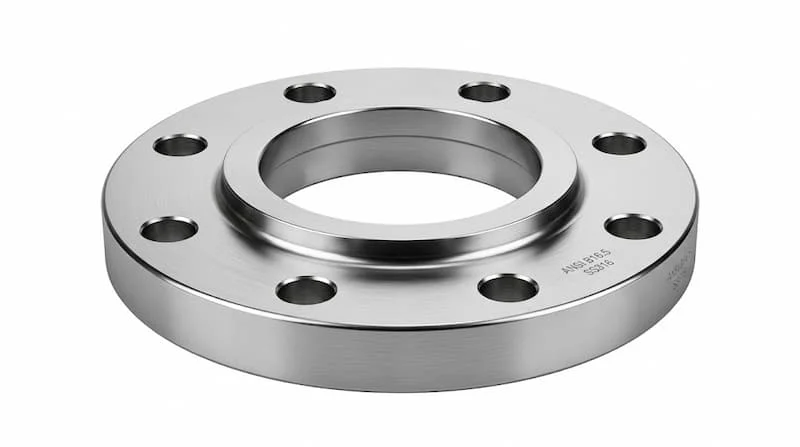

Flange ANSI B16 5 Là Gì?

Để hiểu một cách chính xác, flange ANSI B16 5 là bộ tiêu chuẩn do Hiệp hội Kỹ sư Cơ khí Hoa Kỳ (ASME) ban hành (thường được gọi là ASME B16.5). Tiêu chuẩn này quy định chi tiết về kích thước, dung sai, vật liệu, kiểu mặt bích và đặc biệt là mức giới hạn áp suất – nhiệt độ cho các loại mặt bích công nghiệp.

Phạm vi áp dụng của tiêu chuẩn này bao gồm các kích thước từ NPS 1/2" đến NPS 24" (tương đương DN15 đến DN600). Đây là phân khúc phổ biến nhất trong các hệ thống đường ống dẫn dầu, khí hóa lỏng, hóa chất và cả các hệ thống HVAC phức tạp.

Bằng cách tuân thủ nghiêm ngặt các quy định về vật liệu như thép carbon (ASTM A105) hay inox (ASTM A182), ANSI B16.5 giúp các nhà thầu dễ dàng lựa chọn phụ kiện mà không lo ngại về sự không tương thích giữa các nhà sản xuất khác nhau.

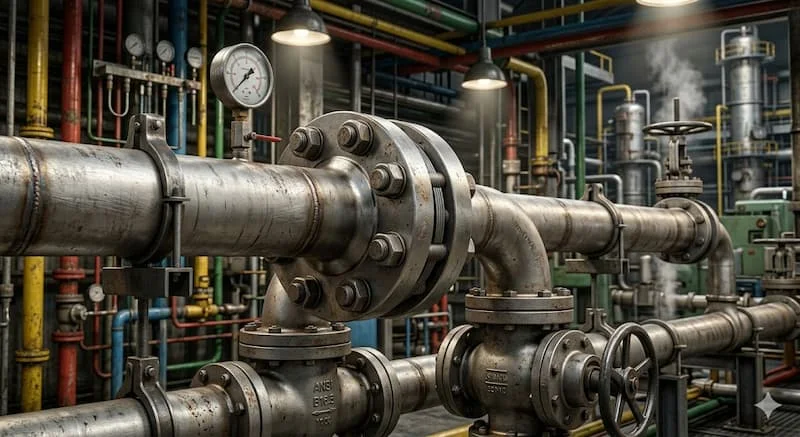

Nguyên Lý Kết Nối Của Flange ANSI B16.5

Nguyên lý cốt lõi của kết nối mặt bích ANSI B16.5 dựa trên sự kết hợp của ba thành phần: hai mặt bích đối xứng, một tấm đệm (gasket) ở giữa và hệ thống bulong đai ốc. Khi siết chặt các bulong với một lực momen xoắn (torque) nhất định, tấm đệm sẽ bị nén lại, lấp đầy các khe hở li ti trên bề mặt mặt bích, tạo ra một rào cản ngăn chặn lưu chất rò rỉ ra ngoài.

Khả năng chịu áp lực của hệ thống phụ thuộc rất nhiều vào kiểu bề mặt tiếp xúc (Facing):

• Raised Face (RF): Mặt lồi, là kiểu phổ biến nhất, giúp tập trung áp lực lên một diện tích nhỏ của tấm đệm, tăng cường độ kín.

• Flat Face (FF): Mặt phẳng, thường dùng cho các loại mặt bích bằng gang hoặc kết nối với thiết bị có áp suất thấp để tránh nứt vỡ khi siết.

• Ring Type Joint (RTJ): Sử dụng một vòng kim loại đặt trong rãnh sâu, chuyên dùng cho các ứng dụng có áp suất cực cao và nhiệt độ lớn.

Việc tiêu chuẩn hóa giúp hệ thống đồng bộ tuyệt đối về số lượng lỗ bulong và đường kính vòng tròn tâm lỗ (PCD). Điều này cực kỳ quan trọng vì nếu chỉ sai lệch 1mm, việc xỏ bulong qua hai mặt bích sẽ trở nên bất khả thi.

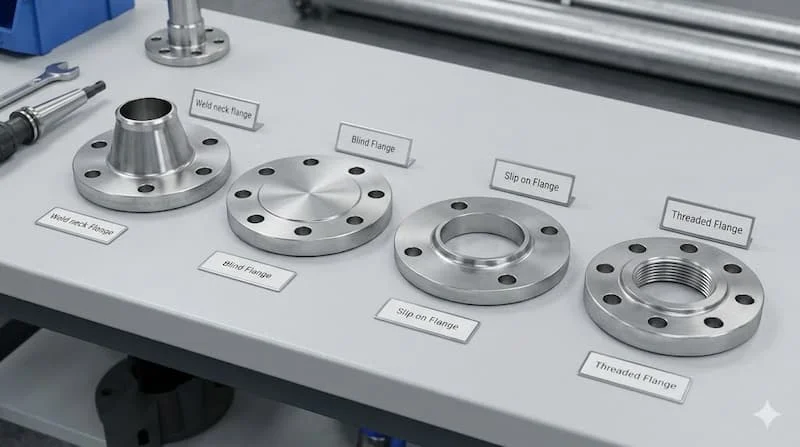

Các Loại Flange ANSI B16 5 Phổ Biến

Để tối ưu hóa topical authority, chúng ta cần phân tích sâu các biến thể của mặt bích theo tiêu chuẩn này:

1. Weld Neck Flange (Mặt bích cổ hàn)

Đây là loại mặt bích có phần cổ dài, được hàn đối đầu trực tiếp với ống. Thiết kế này giúp truyền ứng suất từ mặt bích sang ống, giảm sự tập trung áp lực tại chân mặt bích. Weld Neck Flange là lựa chọn số 1 cho các hệ thống chịu áp suất cực cao và nhiệt độ âm sâu hoặc nóng chảy.

2. Slip On Flange (Mặt bích hàn trượt)

Có lỗ trong lớn hơn đường kính ống một chút để ống có thể "trượt" vào bên trong. Kỹ thuật viên sẽ hàn cả mặt trong và mặt ngoài để cố định. Ưu điểm là dễ lắp đặt và giá thành rẻ hơn loại Weld Neck, nhưng khả năng chịu mỏi thấp hơn.

3. Blind Flange (Mặt bích mù)

Không có lỗ ở giữa, dùng để bịt kín đầu ống hoặc các lỗ chờ của bình áp suất. Đây là phụ kiện quan trọng trong việc thử áp đường ống và cho phép mở rộng hệ thống dễ dàng trong tương lai.

4. Socket Weld Flange (Mặt bích hàn bọc đúc)

Dùng cho đường ống kích thước nhỏ nhưng áp suất cao. Ống được đưa vào một lỗ chờ (socket) rồi hàn một đường duy nhất ở bên ngoài. Loại này giúp lưu chất chảy mượt mà hơn bên trong ống.

5. Threaded Flange (Mặt bích ren)

Kết nối bằng ren mà không cần hàn. Thường dùng trong các môi trường dễ cháy nổ, nơi việc thi công hàn bị hạn chế, hoặc dùng cho các hệ thống áp suất thấp.

6. Lap Joint Flange (Mặt bích xoay)

Thường dùng kết hợp với một phụ kiện gọi là Stub End. Mặt bích này có thể xoay quanh ống, giúp việc căn chỉnh lỗ bulong trở nên cực kỳ dễ dàng, rất hữu ích trong các hệ thống cần tháo lắp bảo trì thường xuyên.

Thông Số Kỹ Thuật Quan Trọng Của Flange ANSI B16 5

Khi làm việc với ansi flange dimensions, bạn không thể bỏ qua khái niệm Pressure Class (Cấp áp lực). Tiêu chuẩn ANSI B16.5 chia thành các cấp: Class 150, 300, 600, 900, 1500 và 2500.

Bảng tóm tắt ứng dụng theo Class áp lực:

Ngoài ra, kích thước từ DN15 đến DN600 phải đi kèm với độ dày thành ống tương ứng (Schedule pipe - SCH40, SCH80...). Vật liệu phổ biến bao gồm inox 304, inox 316 cho khả năng chống ăn mòn và thép carbon cho các ứng dụng thông thường. Việc chọn sai vật liệu có thể dẫn đến hiện tượng ăn mòn hóa học, làm suy yếu kết nối chỉ sau thời gian ngắn sử dụng.

So Sánh ANSI B16 5 Với DIN Và JIS

Một sai lầm kinh điển của các đơn vị thu mua là chỉ nhìn vào kích thước định danh (DN) mà bỏ qua tiêu chuẩn quốc gia. Dù cùng là DN100 (4 inch), nhưng mặt bích tiêu chuẩn Đức (DIN) hay Nhật Bản (JIS) không bao giờ lắp vừa với flange ansi b16 5.

1. Hệ đơn vị: ANSI dùng inch, trong khi DIN/JIS dùng mm.

2. Số lỗ bulong: Cùng một kích thước, nhưng số lỗ và kích thước bulong của Class 150 (ANSI) thường khác với PN16 (DIN) hay 10K (JIS).

3. Áp lực: Cách tính toán biên độ an toàn và nhiệt độ của Mỹ (ANSI) thường khắt khe hơn so với các tiêu chuẩn khác.

Lời khuyên: Nếu hệ thống của bạn đang dùng van và máy bơm tiêu chuẩn Mỹ, bắt buộc phải dùng mặt bích ANSI để đảm bảo tính đồng nhất.

Vì Sao ANSI B16 5 Được Dùng Phổ Biến Trong Công Nghiệp?

Không phải tự nhiên mà tiêu chuẩn Mỹ lại chiếm ưu thế toàn cầu. Thứ nhất, nó mang tính đồng bộ quốc tế cực cao; bất kể bạn ở Việt Nam, Trung Quốc hay Mỹ, một chiếc mặt bích Class 300 sẽ luôn có thông số giống hệt nhau.

Thứ hai, độ an toàn của ANSI B16.5 đã được kiểm chứng qua hàng thập kỷ trong các môi trường khắc nghiệt nhất như giàn khoan dầu ngoài khơi. Cuối cùng, sự phổ biến này giúp việc thay thế bảo trì trở nên dễ dàng. Bạn có thể tìm mua mặt bích ANSI ở bất kỳ nhà cung cấp vật tư công nghiệp lớn nào mà không phải chờ đợi nhập khẩu từ một quốc gia cụ thể.

Ứng Dụng Thực Tế Của Flange ANSI B16 5

Với khả năng chịu đựng áp lực và nhiệt độ biến thiên, loại mặt bích này xuất hiện trong:

• Đường ống dầu khí: Kết nối các đoạn ống dẫn dầu thô và khí tự nhiên dưới áp suất lớn.

• Hệ thống PCCC: Đảm bảo đường ống nước chữa cháy luôn sẵn sàng dưới áp suất cao mà không bị rò rỉ.

• Nhà máy nhiệt điện: Dẫn hơi nóng (steam) từ lò hơi sang turbine.

• Nhà máy thực phẩm/Dược phẩm: Thường dùng mặt bích inox công nghiệp để đảm bảo vệ sinh và chống ăn mòn.

Trong những trường hợp hệ thống đòi hỏi sự vĩnh cửu và không cần bảo trì, người ta có thể chọn hàn trực tiếp. Tuy nhiên, ở các vị trí cần kiểm tra định kỳ hoặc thay thế van, flange chịu áp lực cao tiêu chuẩn ANSI là lựa chọn bắt buộc.

Những Sai Lầm Thường Gặp Khi Chọn Flange ANSI B16.5

1. Chỉ nhìn DN: Quên mất Class áp lực dẫn đến mặt bích quá mỏng so với áp suất thực tế.

2. Sai kiểu mặt (Facing): Lắp mặt RF vào thiết bị mặt FF có thể làm gãy tai của thiết bị gang khi siết chặt.

3. Dùng sai gasket: Chọn mặt bích tốt nhưng dùng gioăng cao su cho môi trường hóa chất sẽ khiến hệ thống rò rỉ ngay lập tức.

4. Nhầm lẫn vật liệu: Sử dụng thép carbon cho môi trường axit chỉ vì giá rẻ hơn inox.

Khuyến nghị: Luôn yêu cầu catalogue kỹ thuật và chứng chỉ CO/CQ từ nhà cung cấp để đối chiếu các thông số độ dày và thành phần hóa học.

Checklist Chọn Flange ANSI B16.5 Đúng Kỹ Thuật

Để đảm bảo chọn đúng sản phẩm, hãy thực hiện theo danh sách sau:

• Xác định NPS: Kích thước ống là bao nhiêu inch?

• Xác định Class: Class 150, 300 hay cao hơn?

• Vật liệu: Thép A105, Inox 304 hay 316?

• Kiểu mặt bích: Cần hàn cổ (WN) hay hàn trượt (SO)?

• Kiểu mặt (Facing): RF, FF hay RTJ?

• Nhiệt độ môi trường: Có ảnh hưởng đến việc giảm cấp áp lực của Class không?

• Chứng chỉ: Sản phẩm có đúng chuẩn ASME B16.5 không?

Hướng Dẫn Đọc Thông Số Trên Flange ANSI B16.5

Thông thường, trên vành ngoài của mặt bích sẽ được dập chìm các thông số kỹ thuật. Ví dụ:

WN RF 150LB ASTM A105 SCH40

• WN: Weld Neck (Mặt bích cổ hàn).

• RF: Raised Face (Mặt lồi).

• 150LB: Class áp lực 150.

• ASTM A105: Vật liệu thép carbon rèn.

• SCH40: Độ dày cổ hàn tương ứng với ống SCH40.

Câu Hỏi Thường Gặp (FAQ)

1. Flange ANSI B16 5 dùng cho áp lực bao nhiêu?

Tùy vào Class. Class 150 chịu khoảng 20 bar, trong khi Class 2500 có thể chịu được áp lực vượt quá 400 bar tùy vào nhiệt độ vận hành.

2. ANSI B16.5 và JIS có lắp chung được không?

Không. Khoảng cách lỗ bulong và số lượng lỗ của hai tiêu chuẩn này hoàn toàn khác nhau.

3. Class 150 và Class 300 khác gì?

Class 300 dày hơn, nặng hơn, có đường kính vòng tròn lỗ bulong lớn hơn và khả năng chịu áp suất cao gấp đôi so với Class 150.

4. Flange inox 304 có dùng cho hóa chất được không?

Được, nhưng với các loại hóa chất ăn mòn mạnh hoặc môi trường chloride, inox 316 hoặc các dòng hợp kim cao cấp hơn sẽ được ưu tiên.

5. Khi nào nên dùng Weld Neck Flange?

Nên dùng khi hệ thống của bạn hoạt động trong điều kiện khắc nghiệt: áp suất cao, nhiệt độ thay đổi liên tục hoặc lưu chất có tính xâm thực mạnh.

Kết Luận: Chọn Đúng Flange ANSI B16.5 Giúp Hệ Thống Vận Hành An Toàn

Việc hiểu và áp dụng đúng tiêu chuẩn flange ANSI B16.5 không chỉ là vấn đề kỹ thuật thuần túy mà còn là yếu tố then chốt quyết định đến sự an toàn và hiệu quả kinh tế của công trình. Một hệ thống sử dụng đúng mặt bích tiêu chuẩn Mỹ sẽ đảm bảo tính bền vững, dễ dàng bảo trì và giảm thiểu tối đa các rủi ro rò rỉ lưu chất.

Đừng để những sai lầm nhỏ về thông số kỹ thuật làm ảnh hưởng đến tiến độ dự án của bạn. Hãy luôn lựa chọn những nhà cung cấp uy tín, có đầy đủ chứng chỉ vật liệu và hiểu sâu về tiêu chuẩn ASME/ANSI.

Rất mong các bạn quan tâm và theo dõi tank.vn để cập nhật thông tin mới nhất về flange ansi b16 5!
