Hướng Dẫn Đọc Ebara FSA Pump Catalogue: Cách Chọn Bơm Chuẩn Chuyên Gia

Giả sử bạn là một kỹ sư đang chịu trách nhiệm thiết kế hệ thống cấp nước cho một tòa nhà cao tầng hoặc một nhà máy sản xuất. Bạn có trong tay tài liệu danh mục bơm Ebara FSA, nhưng khi lật mở hàng chục trang giấy với vô vàn biểu đồ và con số, bạn bắt đầu lúng túng. Liệu model này có đủ lưu lượng không? Cột áp này có thắng được tổn thất đường ống?

Vấn đề phổ biến nhất hiện nay không phải là thiếu thông tin, mà là kỹ sư không biết cách đọc "đường đặc tính" (performance curve). Việc chọn sai model dựa trên cảm tính hoặc chỉ nhìn vào công suất motor sẽ dẫn đến hậu quả nghiêm trọng: bơm chạy không ra nước, rung lắc mạnh hoặc cháy động cơ chỉ sau vài tháng vận hành. Có catalogue trong tay nhưng nếu không biết cách đọc, bạn vẫn có thể chọn sai bơm.

Ebara FSA pump catalogue là gì? Tài liệu gối đầu giường của kỹ sư

Ebara FSA pump catalogue là bộ tài liệu kỹ thuật chính thống do hãng Ebara cung cấp, chứa đựng toàn bộ thông số chi tiết, đường đặc tính vận hành và hướng dẫn lựa chọn cho dòng bơm ly tâm trục ngang FSA. Đây được coi là "bản đồ" giúp các đơn vị tư vấn thiết kế và nhà thầu tìm ra giải pháp cấp nước tối ưu.

Một bộ catalogue tiêu chuẩn thường bao gồm các thành phần cốt lõi:

• Thông số kỹ thuật chung: Vật liệu cấu tạo (thân gang, cánh đồng, trục thép không gỉ).

• Performance Curve: Biểu đồ thể hiện mối quan hệ giữa lưu lượng, cột áp và hiệu suất.

• Kích thước hình học (Dimensions): Bản vẽ chi tiết để thiết kế bệ móng và lắp đặt đường ống.

• Bảng mã Model code: Giải mã các ký tự để biết chính xác cấu hình bơm.

Vai trò của tài liệu này là cực kỳ quan trọng. Nó giúp người dùng không chỉ chọn đúng loại bơm mà còn dự báo được hiệu quả kinh tế thông qua mức tiêu thụ điện năng và độ bền vận hành.

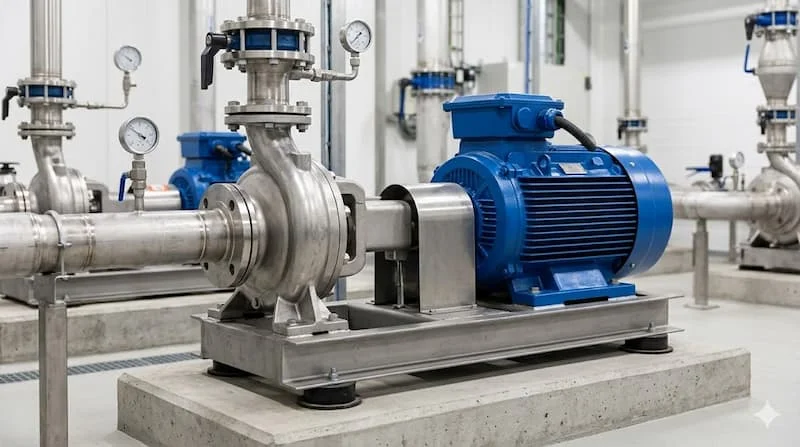

Tổng quan về dòng bơm Ebara FSA phổ biến

Dòng bơm Ebara FSA là loại bơm ly tâm trục ngang rời trục (End Suction Volute Pumps), được thiết kế theo tiêu chuẩn tiêu chuẩn JIS (Japanese Industrial Standards). Đây là dòng bơm "quốc dân" trong giới kỹ thuật nhờ sự cân bằng giữa hiệu suất và chi phí.

Tại sao dòng FSA lại phổ biến trong công nghiệp?

1. Thiết kế Back-pull-out: Cho phép tháo rời các bộ phận quay (cánh bơm, trục, phớt) để bảo trì mà không cần tháo rời vỏ bơm ra khỏi hệ thống đường ống.

2. Hiệu suất cao: Cánh bơm được thiết kế thủy lực tối ưu, giúp giảm thiểu tổn thất năng lượng.

3. Dải làm việc rộng: Đáp ứng được lưu lượng từ nhỏ đến rất lớn, phù hợp cho nhiều mục đích từ dân dụng đến công nghiệp nặng.

Cách đọc catalogue Ebara FSA pump chi tiết nhất

Để chọn được một chiếc ebara pump model ưng ý, bạn cần tập trung vào 3 phần chính trong catalogue:

1. Phân tích Performance Curve (Đường đặc tính)

Đây là phần quan trọng nhất. Biểu đồ này bao gồm 3 trục thông tin chính:

• Lưu lượng (Q): Thường tính bằng $m^3/h$ hoặc $l/min$ .

• Cột áp (H): Tính bằng mét ($m$ ). Đường cong này luôn đi xuống: lưu lượng càng tăng thì cột áp càng giảm.

• Hiệu suất (Efficiency - η): Các đường cong đồng mức thể hiện hiệu suất (%) của bơm. Bạn nên chọn điểm làm việc rơi vào vùng đỉnh của đường cong này (Best Efficiency Point - BEP).

2. Giải mã Model code

Ví dụ: 100x80 FSA G A 5 11

• 100: Đường kính họng hút (mm).

• 80: Đường kính họng xả (mm).

• FSA: Tên dòng bơm.

• 5: Tần số dòng điện 50Hz.

• 11: Công suất motor (kW).

3. Thông số NPSH (Net Positive Suction Head)

NPSH là cột áp hụt dự phòng. Nếu áp suất tại cửa hút thấp hơn trị số NPSH yêu cầu ghi trong catalogue, hiện tượng xâm thực (cavitation) sẽ xảy ra, gây tiếng ồn cực lớn và phá hủy cánh bơm.

Insight chuyên gia: Sai lầm lớn nhất của người mua là chỉ nhìn vào công suất (kW). Hai chiếc bơm cùng 11kW có thể có lưu lượng và cột áp hoàn toàn khác nhau. Luôn ưu tiên chọn theo đường đặc tính trước khi xem xét công suất.

Thông số kỹ thuật quan trọng trong catalogue cần lưu tâm

Khi tra cứu danh mục bơm Ebara FSA, bạn không được bỏ qua các chỉ số sau để đảm bảo hệ thống vận hành an toàn:

• Flow rate (m³/h): Lượng nước tối đa bơm có thể tải.

• Head (m): Áp lực mà bơm tạo ra để thắng được độ cao và ma sát đường ống.

• RPM (Vòng/phút): Thường là 1450 hoặc 2900 vòng/phút. Tốc độ cao thường ồn hơn và nhanh mòn phớt hơn nhưng bơm lại nhỏ gọn hơn.

• NPSH Required: Thông số này giúp bạn quyết định bơm nên đặt âm (dưới mực nước) hay đặt dương (hút chân không).

Chọn sai các thông số này dẫn đến hậu quả tức thì: Bơm chạy không đạt điểm thiết kế, motor nóng quá tải hoặc hệ thống rung lắc gây rò rỉ các mối nối.

So sánh Ebara FSA với các dòng bơm ly tâm khác

Để hiểu rõ tại sao nên đầu tư vào dòng FSA, chúng ta hãy nhìn vào bảng so sánh sau:

Kết luận: FSA là giải pháp "ăn chắc mặc bền" cho các hệ thống trung và lớn, nơi mà chi phí dừng máy để sửa chữa còn đắt hơn cả giá trị chiếc bơm.

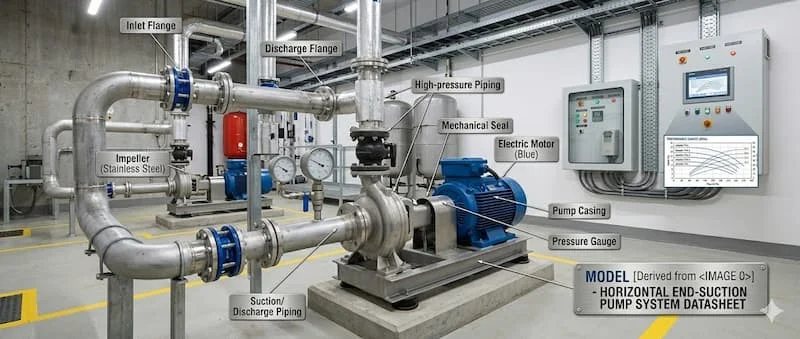

Ứng dụng thực tế của bơm Ebara FSA

Nhờ sự đa dạng trong danh mục ebara pump model, dòng FSA xuất hiện ở hầu khắp các lĩnh vực:

• Hệ thống HVAC: Bơm nước giải nhiệt cho Chiller trong các tòa nhà thương mại.

• Cấp nước công nghiệp: Vận chuyển nước sạch trong các nhà máy sản xuất thực phẩm, dệt nhuộm.

• PCCC: Làm bơm chính trong hệ thống phòng cháy chữa cháy nhờ khả năng cung cấp áp lực lớn và ổn định.

• Tưới tiêu nông nghiệp: Cấp nước cho các cánh đồng quy mô lớn.

Sai lầm thường gặp khi chọn bơm theo catalogue

1. Chọn dư công suất quá nhiều: Nhiều người chọn bơm lớn hơn mức cần thiết cho "chắc ăn". Hậu quả là bơm chạy lệch điểm BEP, gây tốn điện và làm rung trục.

2. Không tính tổn thất áp suất (Head loss): Chỉ tính độ cao thẳng đứng mà quên mất ma sát trong đường ống và các khúc co, dẫn đến nước không lên tới đỉnh.

3. Bỏ qua biểu đồ NPSH: Dẫn đến việc bơm không thể hút được nước nếu đặt bơm cao hơn mực nước nguồn.

Checklist chọn bơm từ Ebara FSA Pump Catalogue

Để chọn được model chuẩn xác nhất, hãy thực hiện theo 5 bước sau:

• Xác định Q và H: Tính toán lưu lượng cần thiết và tổng cột áp của hệ thống.

• Tra biểu đồ tổng quát: Tìm vùng model phù hợp trong bảng tra nhanh.

• Xem chi tiết Performance Curve: Đảm bảo điểm giao Q-H nằm ở vùng giữa của đường cong hiệu suất.

• Kiểm tra công suất trục: Chọn motor có công suất lớn hơn công suất trục (P2) tại điểm làm việc khoảng 10-15%.

• Xác nhận NPSH: Đảm bảo NPSH của hệ thống lớn hơn NPSH của bơm tối thiểu 0.5m.

Giải đáp thắc mắc (FAQ)

1. Ebara FSA pump catalogue có miễn phí không?

Trả lời: Có, Ebara và các đại lý ủy quyền luôn cung cấp tài liệu này miễn phí dưới dạng file PDF để hỗ trợ kỹ thuật cho khách hàng.

2. Làm sao để biết bơm Ebara tôi mua là hàng chính hãng?

Trả lời: Ngoài việc check ebara pump model trên catalogue, bạn cần kiểm tra CO/CQ (Chứng nhận xuất xứ/chất lượng) và số seri trên tem bơm trùng khớp với giấy tờ đi kèm.

3. Có cần kỹ sư để đọc catalogue không?

Trả lời: Nếu bạn lắp bơm cho gia đình, nhà cung cấp sẽ đọc thay bạn. Nhưng với các dự án công nghiệp, việc có kỹ sư đọc biểu đồ là bắt buộc để đảm bảo an toàn hệ thống.

4. Catalogue có bao gồm giá bán không?

Trả lời: Không. Catalogue chỉ thuần túy về kỹ thuật. Giá bán phụ thuộc vào thời điểm, vật liệu cánh bơm và loại motor đi kèm.

Kết luận

Hiểu đúng về danh mục bơm Ebara FSA không chỉ giúp bạn chọn được thiết bị bền bỉ mà còn tối ưu hóa chi phí vận hành cho toàn bộ dự án. Bí quyết nằm ở việc đọc hiểu đường đặc tính thay vì chỉ dựa vào các con số công suất khô khan.

Rất mong các bạn quan tâm và theo dõi tank.vn để cập nhật thông tin mới nhất về ebara fsa pump catalogue!
