Flange Shield: Giải pháp bảo vệ an toàn tối ưu cho hệ thống mặt bích công nghiệp

Vì sao nhiều nhà máy bắt buộc sử dụng flange shield?

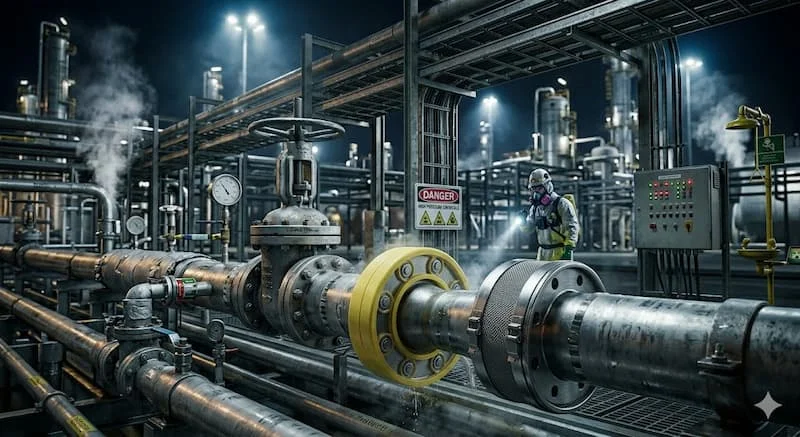

Trong môi trường vận hành công nghiệp, vị trí kết nối mặt bích luôn được coi là "điểm yếu" tiềm tàng của hệ thống đường ống. Một tình huống thực tế thường gặp tại các nhà máy hóa chất hay lọc dầu là sự cố rò rỉ tại vị trí gasket (gioăng làm kín). Khi áp suất bên trong đường ống tăng cao hoặc gasket bị lão hóa, các loại hóa chất độc hại, axit ăn mòn hoặc dầu nóng có thể phun ra dưới dạng tia với áp lực cực lớn.

Hậu quả của những sự cố này không chỉ dừng lại ở việc gây hư hỏng thiết bị xung quanh do ăn mòn mà còn dẫn đến những tai nạn lao động nghiêm trọng cho nhân viên vận hành đang có mặt tại hiện trường. Bên cạnh đó, việc phải dừng máy khẩn cấp để xử lý sự cố gây gián đoạn sản xuất, để lại thiệt hại kinh tế không hề nhỏ.

Chính vì vậy, việc sử dụng flange shield (hay còn gọi là tấm chắn mặt bích) đã trở thành tiêu chuẩn an toàn bắt buộc tại nhiều quốc gia. Đây là thiết bị bảo vệ mặt bích đường ống đơn giản nhưng đóng vai trò như một lá chắn cuối cùng, giúp ngăn chặn thảm họa từ các đợt flange spray shield bất ngờ, đảm bảo môi trường làm việc an toàn và bền vững.

Flange shield là gì?

Flange shield là một thiết bị bảo vệ chuyên dụng được thiết kế để bao quanh hoàn toàn mối nối mặt bích. Nhiệm vụ cốt lõi của nó là kiểm soát tình trạng rò rỉ, ngăn không cho lưu chất (chất lỏng hoặc khí) phun thành tia trực tiếp ra môi trường xung quanh khi gioăng làm kín bị hỏng.

Về cấu tạo, một tấm chắn đạt chuẩn thường bao gồm ba thành phần chính:

• Thân shield: Được làm từ các loại vật liệu có khả năng kháng hóa chất và chịu nhiệt cao.

• Dây siết hoặc khóa kết nối: Giúp cố định shield chặt chẽ vào vị trí mặt bích, đảm bảo không bị bung ra dưới áp lực phun.

• Lớp lót/lưới tản áp: Một số loại cao cấp có thêm lớp lưới để phân tán áp lực của dòng phun rò rỉ.

Nguyên lý hoạt động của tấm chắn mặt bích

Một hiểu lầm phổ biến là nhiều người cho rằng tấm chắn mặt bích có chức năng ngăn chặn rò rỉ hoàn toàn. Thực tế, shield không phải là thiết bị làm kín thay thế cho gasket hay mặt bích. Thay vào đó, nó hoạt động như một hệ thống bảo vệ thứ cấp (secondary containment).

Cơ chế hoạt động của thiết bị dựa trên hai nguyên lý:

1. Chuyển hướng tia phun: Khi rò rỉ xảy ra, thay vì phun xa hàng mét, chất lỏng sẽ va vào thành trong của shield và rơi xuống dưới theo phương thẳng đứng hoặc được dẫn vào đường ống thu hồi.

2. Giảm áp lực trực tiếp: Shield triệt tiêu động năng của dòng lưu chất, biến một tia phun áp lực cao thành một dòng chảy rỉ rả, giúp người vận hành dễ dàng phát hiện và xử lý mà không bị nguy hiểm.

Dù hệ thống có lắp đặt shield, việc bảo trì định kỳ mặt bích vẫn là yêu cầu bắt buộc. Shield chỉ là lớp phòng vệ giúp giảm thiểu rủi ro khi sự cố xảy ra ngoài ý muốn.

Các loại tấm chắn mặt bích phổ biến hiện nay

Tùy vào lưu chất và điều kiện môi trường, kỹ sư sẽ lựa chọn loại flange wrap shield phù hợp:

1. PTFE Flange Shield

Đây là dòng cao cấp nhất, được làm từ vật liệu Teflon (PTFE). Nó có khả năng kháng gần như toàn bộ các loại hóa chất mạnh, axit nồng độ cao và kiềm. PTFE Shield thường được trang bị thêm một dải chỉ thị màu (pH indicator) để cảnh báo rò rỉ ngay lập tức.

2. Stainless Steel Flange Shield (Inox)

Được sản xuất từ Inox 304 hoặc 316, loại shield này có độ bền cơ học cực cao. Nó được ưu tiên sử dụng cho các hệ thống hơi nóng áp suất lớn hoặc những vị trí dễ va đập vật lý.

3. Polypropylene (PP) Shield

Giải pháp kinh tế cho các hệ thống xử lý nước hoặc hóa chất nhẹ. PP shield có khả năng chống ăn mòn tốt nhưng hạn chế về mặt chịu nhiệt so với PTFE hay Inox.

4. Transparent Flange Shield (Trong suốt)

Được làm từ nhựa PVC hoặc các hợp chất trong suốt, cho phép kỹ sư quan sát trực tiếp tình trạng của mặt bích và gioăng mà không cần tháo shield.

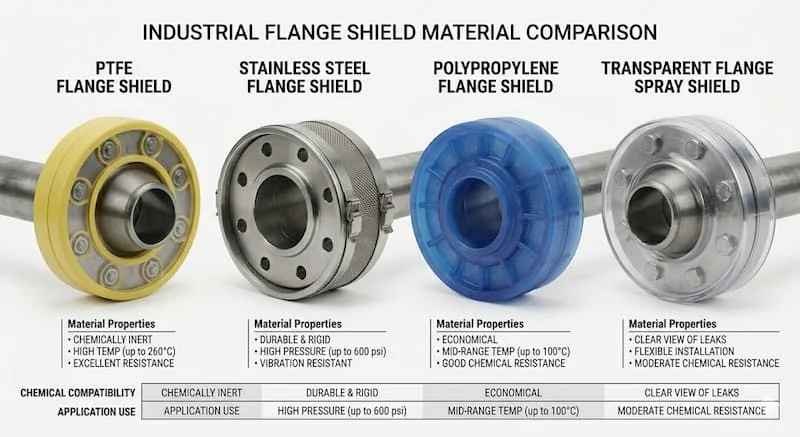

Bảng so sánh đặc tính các loại vật liệu:

Thông số kỹ thuật quan trọng cần kiểm tra

Việc chọn sai thông số không chỉ làm mất tác dụng bảo vệ mà còn có thể gây hại cho hệ thống. Kỹ sư cần kiểm tra kỹ các yếu tố sau:

• Kích thước và tiêu chuẩn flange: Shield phải tương ứng với kích thước định danh (NPS/DN) và tiêu chuẩn mặt bích (ASME, JIS, DIN). Mặt bích Class 600 sẽ có đường kính ngoài lớn hơn Class 150, do đó shield cần độ rộng tương ứng.

• Nhiệt độ và áp suất làm việc: Vật liệu shield phải chịu được nhiệt độ cao hơn nhiệt độ tối đa của lưu chất trong ống.

• Môi trường hóa chất: Phải đối chiếu bảng tương thích hóa chất. Ví dụ, môi trường axit đặc bắt buộc phải dùng PTFE, vì Inox vẫn có thể bị ăn mòn theo thời gian.

• Kiểu mặt bích: Các dòng mặt bích RF (Raised Face) hay RTJ (Ring Type Joint) có khoảng hở khác nhau, ảnh hưởng đến cách shield bao phủ vùng gasket.

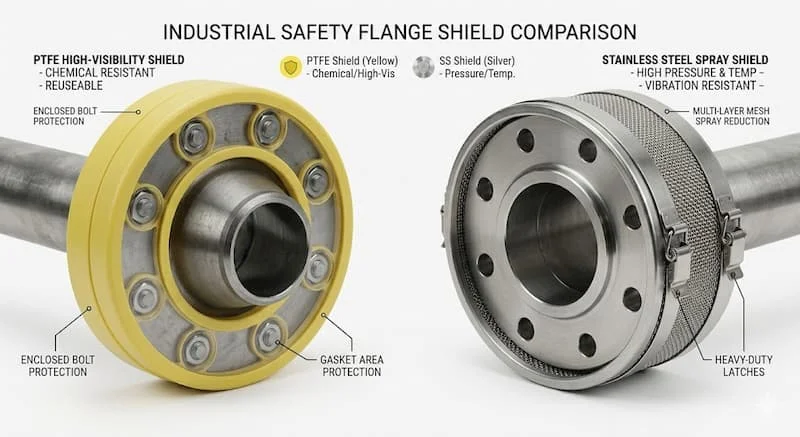

So sánh tấm chắn mặt bích Inox và PTFE

Đây là hai lựa chọn phổ biến nhất trong công nghiệp nặng. Việc quyết định sử dụng loại nào phụ thuộc vào "bài toán" kinh tế và kỹ thuật:

• Về độ bền: Shield Inox vượt trội về khả năng chịu va đập và tuổi thọ cơ học. Tuy nhiên, trong môi trường hơi axit loãng bao quanh, Inox có thể bị rỉ sét (pitting corrosion).

• Về tính linh hoạt: Shield PTFE (dạng vải hoặc nhựa cứng) dễ lắp đặt hơn ở những không gian hẹp. Khả năng kháng hóa chất của PTFE là tuyệt đối, phù hợp cho mọi loại axit, dung môi organic.

• Ứng dụng thực tế:

  • Nên dùng Inox cho hệ thống dầu nóng, hơi nước (steam) áp lực cao.

  • Nên dùng PTFE cho các đường ống dẫn axit sunfuric, clo, hoặc kiềm trong nhà máy hóa chất, xi mạ.

Vì sao tấm chắn mặt bích quan trọng trong hệ thống công nghiệp?

Chi phí để đầu tư một hệ thống tấm chắn mặt bích chỉ chiếm một phần rất nhỏ (thường dưới 1%) so với tổng giá trị đường ống, nhưng giá trị bảo vệ mà nó mang lại là vô giá.

1. Bảo vệ nhân viên: Đây là lợi ích nhân văn nhất. Nó ngăn chặn các ca bỏng hóa chất hoặc bỏng nhiệt cho công nhân đi kiểm tra đường ống.

2. Hạn chế downtime: Khi xảy ra rò rỉ nhỏ, shield giữ cho chất lỏng không bắn tung tóe lên các bảng điều khiển điện tử hoặc motor gần đó, giúp nhà máy có thời gian chuẩn bị để dừng máy có kế hoạch thay vì dừng khẩn cấp.

3. Đáp ứng tiêu chuẩn quốc tế: Các chứng chỉ như ISO 45001 hay các tiêu chuẩn an toàn ngành dầu khí đều khuyến nghị hoặc bắt buộc lắp đặt thiết bị chắn bắn cho các vị trí nguy hiểm.

4. Tăng tuổi thọ thiết bị: Bằng cách ngăn chặn hơi hóa chất lan tỏa, shield bảo vệ các kết cấu thép xung quanh khỏi bị ăn mòn sớm.

Sai lầm thường gặp khi chọn và lắp đặt tấm chắn mặt bích

Thực tế ghi nhận nhiều trường hợp shield bị hỏng ngay sau khi lắp đặt do những sai lầm sau:

• Chọn sai kích thước: Shield quá rộng sẽ không ôm sát được cổ ống, khiến tia phun vẫn có thể lọt ra ngoài.

• Bỏ qua tia UV: Lắp đặt các loại shield nhựa PP/PVC ngoài trời mà không có lớp phủ chống UV dẫn đến giòn và nứt vỡ chỉ sau vài tháng.

• Lắp sai chiều: Đối với một số loại shield có lỗ thoát nước (drain hole), nếu lắp ngược chiều sẽ khiến chất lỏng tích tụ bên trong, gây ăn mòn chính mặt bích và bu-lông.

• Không kiểm tra định kỳ: Nhiều nhà máy lắp xong và "quên lãng". Hơi hóa chất tích tụ lâu ngày bên trong shield có thể ăn mòn bu-lông âm thầm, gây đứt gãy bu-lông bất ngờ.

Hướng dẫn lắp đặt và Checklist mua hàng

Các bước lắp đặt chuẩn kỹ thuật:

1. Vệ sinh: Làm sạch bụi bẩn và dầu mỡ trên bề mặt cạnh mặt bích.

2. Căn chỉnh: Đặt shield bao quanh mặt bích sao cho dải chỉ thị màu (nếu có) nằm ở vị trí dễ quan sát nhất.

3. Bao phủ: Đảm bảo toàn bộ khoảng hở giữa hai mặt bích (nơi đặt gasket) nằm gọn trong lòng shield.

4. Siết khóa: Sử dụng dây siết hoặc khóa Velcro/Inox đi kèm để cố định. Không siết quá chặt làm biến dạng shield nhưng phải đủ chắc để không bị xê dịch.

Checklist trước khi mua:

• Vật liệu có tương thích với lưu chất không?

• Nhiệt độ làm việc tối đa của shield là bao nhiêu?

• Kích thước có phù hợp với Class mặt bích (150, 300, 600...) không?

• Có cần dải chỉ thị màu để phát hiện rò rỉ axit sớm không?

• Sản phẩm có CO, CQ và chứng nhận thử nghiệm áp suất không?

FAQ: Câu hỏi thường gặp về tấm chắn mặt bích

1. Flange shield có chống rò rỉ hoàn toàn không?

Không. Chức năng chính của nó là kiểm soát tia phun (spray-out control). Bạn vẫn cần phải xử lý rò rỉ tại mặt bích ngay khi phát hiện.

2. Có cần dùng shield cho hệ thống nước thông thường không?

Nếu nước có nhiệt độ cao (trên 60°C) hoặc áp suất cực lớn, việc lắp shield vẫn rất cần thiết để tránh gây bỏng cho nhân viên.

3. Bao lâu nên thay mới tấm chắn mặt bích?

Tùy vào điều kiện môi trường. Với môi trường khắc nghiệt, nên thay thế sau 2-3 năm vận hành hoặc ngay khi phát hiện vật liệu bị biến màu, giòn gãy.

Kết luận: Tăng an toàn vận hành với tấm chắn mặt bích

Trong một hệ thống công nghiệp hiện đại, an toàn không bao giờ là thừa. Tấm chắn mặt bích là minh chứng cho việc một thiết bị nhỏ, chi phí thấp có thể ngăn chặn những thảm họa lớn. Việc lựa chọn đúng vật liệu (PTFE, Inox hay PP) và kích thước chuẩn xác theo tiêu chuẩn mặt bích là yếu tố sống còn để thiết bị phát huy tối đa tác dụng.

Đừng để sự cố xảy ra rồi mới tìm giải pháp. Hãy chủ động bảo vệ đội ngũ nhân sự và tài sản của bạn bằng hệ thống tấm chắn mặt bích ngay hôm nay.
