Hướng dẫn chi tiết về Flange ASME B16 5: Tiêu chuẩn vàng cho hệ thống đường ống công nghiệp

Vì sao nhiều hệ thống đường ống yêu cầu flange ASME B16 5?

Trong lĩnh vực cơ khí và xây dựng đường ống, việc lắp đặt sai tiêu chuẩn mặt bích không chỉ là một lỗi kỹ thuật đơn thuần mà là một "thảm họa" về chi phí và an toàn. Hãy tưởng tượng một nhà máy đang trong giai đoạn nước rút, nhưng khi kết nối bơm với đường ống, các lỗ bu-lông lại không đồng tâm dù cùng kích thước định danh. Đây là kết quả phổ biến của việc nhầm lẫn giữa tiêu chuẩn flange ASME B16.5 và các hệ tiêu chuẩn khác.

Hệ quả của việc chọn sai mặt bích thường dẫn đến tình trạng rò rỉ nghiêm trọng khi vận hành ở áp lực cao, hoặc tệ hơn là không thể kết nối được với các loại van, thiết bị nhập khẩu từ Mỹ và châu Âu. Nhiều kỹ sư hiện nay vẫn còn nhầm lẫn giữa mặt bích ANSI (tên gọi cũ) và ASME flange (tiêu chuẩn hiện hành), hoặc không nắm vững cách chọn pressure class 150/300/600 phù hợp với nhiệt độ thực tế.

ASME B16.5 là tiêu chuẩn gần như bắt buộc trong các ngành công nghiệp nặng hiện đại. Việc hiểu rõ về flange tiêu chuẩn Mỹ này không chỉ giúp hệ thống vận hành trơn tru mà còn tối ưu hóa chi phí vật tư và bảo trì cho doanh nghiệp.

Flange ASME B16 5 là gì?

ASME B16.5 là tiêu chuẩn được ban hành bởi Hiệp hội Kỹ sư Cơ khí Hoa Kỳ (American Society of Mechanical Engineers). Đây là bộ quy chuẩn toàn cầu quy định chi tiết về kích thước, dung sai, vật liệu và khả năng chịu áp lực của mặt bích và các phụ kiện mặt bích (flanged fittings).

Phạm vi áp dụng của tiêu chuẩn này tập trung vào các loại pipe flange có kích thước định danh từ NPS 1/2” đến NPS 24”. Đối với các mặt bích lớn hơn (từ 26” trở lên), kỹ sư sẽ phải tham khảo tiêu chuẩn ASME B16.47.

Các thông số cốt lõi được quy định trong ASME B16.5 bao gồm:

• Kích thước hình học: Đường kính ngoài, độ dày mặt bích.

• Chi tiết kết nối: Đường kính lỗ bu-lông (bolt hole), số lượng lỗ và đường kính vòng chia bu-lông (bolt circle diameter).

• Khả năng chịu tải: Các cấp áp suất (Pressure Classes).

• Kiểu bề mặt làm kín (Sealing Face): Đảm bảo tính tương thích với gioăng (gasket).

Nguyên lý hoạt động của mặt bích ASME B16.5

Về cơ bản, một mối nối mặt bích là một liên kết cơ khí bao gồm ba thành phần không thể tách rời: hai mặt bích (flanges), một gioăng làm kín (gasket) và bộ bu-lông/đai ốc.

Cơ chế làm kín hoạt động dựa trên lực nén của bu-lông truyền qua mặt bích, ép chặt gioăng vào bề mặt tiếp xúc (sealing face). Tiêu chuẩn ASME B16.5 đóng vai trò "nhạc trưởng", đảm bảo rằng độ dày mặt bích đủ cứng để không bị biến dạng khi siết lực, và vị trí các lỗ bu-lông hoàn toàn khớp nhau để lực nén được phân bổ đều.

Việc chọn sai tiêu chuẩn hoặc dùng mặt bích không đạt chuẩn ASME sẽ dẫn đến các rủi ro:

• Lệch tâm: Khiến lực ép lên gasket không đều, gây rò rỉ cục bộ.

• Xì áp: Mặt bích quá mỏng so với áp suất thực tế sẽ bị vênh (flange rotation).

• Giảm tuổi thọ: Làm hỏng bề mặt làm kín của thiết bị đắt tiền như van hoặc máy nén.

Trong thực tế, kiểu bề mặt làm kín đóng vai trò then chốt:

1. RF (Raised Face): Bề mặt có gờ cao, phổ biến nhất, tập trung lực nén vào diện tích gasket nhỏ để tăng hiệu quả làm kín.

2. FF (Flat Face): Bề mặt phẳng, thường dùng cho mặt bích gang hoặc thiết bị chịu áp thấp để tránh gãy vỡ khi siết bu-lông.

3. RTJ (Ring Type Joint): Có rãnh để đặt vòng đệm kim loại, chuyên dùng cho các hệ thống áp lực cực cao và nhiệt độ khắc nghiệt.

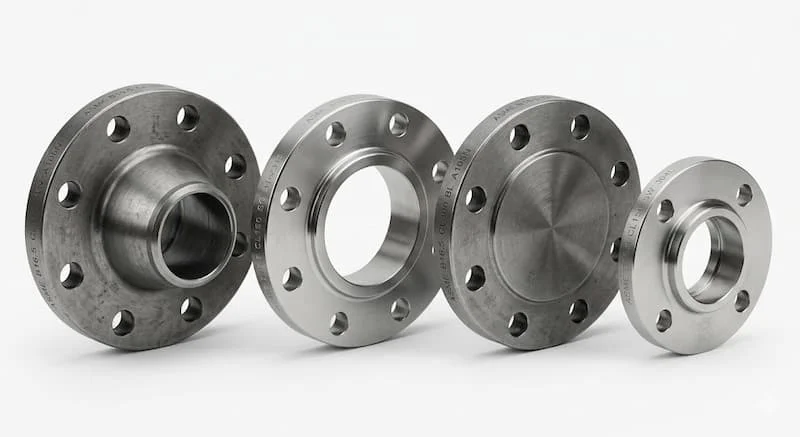

Các loại flange ASME B16.5 phổ biến hiện nay

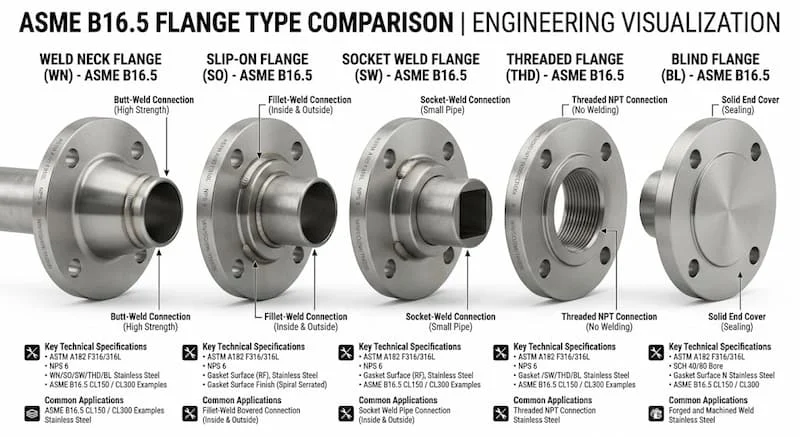

Dựa trên cách thức kết nối với đường ống, ASME B16.5 chia thành nhiều loại khác nhau để phù hợp với từng điều kiện vận hành cụ thể:

1. Weld Neck Flange (Mặt bích cổ hàn)

Đây là loại mặt bích có cổ dài, được hàn đối đầu với ống. Thiết kế này giúp chuyển trọng suất từ mặt bích sang ống, giảm sự tập trung áp suất ở chân mặt bích.

• Ứng dụng: Hệ thống áp lực cao, nhiệt độ âm hoặc biến thiên liên tục (dầu khí, hóa chất).

2. Slip On Flange (Mặt bích hàn trượt)

Mặt bích có đường kính trong lớn hơn ống một chút để ống có thể trượt vào bên trong và hàn cả hai mặt (trong và ngoài).

• Ưu điểm: Dễ lắp đặt, chi phí thấp hơn Weld Neck nhưng khả năng chịu mỏi kém hơn.

3. Blind Flange (Mặt bích mù)

Không có lỗ ở giữa, dùng để đóng kín đầu ống hoặc các cửa chờ của thiết bị. Đây là loại mặt bích chịu ứng suất lớn nhất do áp lực dòng chảy trực tiếp tác động lên tâm mặt bích.

4. Socket Weld và Threaded Flange

• Socket Weld: Hàn kiểu bọc oẳn, dùng cho ống kích thước nhỏ (NPS 3” trở xuống) nhưng áp lực cao.

• Threaded (Mặt bích ren): Kết nối bằng ren, không cần hàn, phù hợp cho khu vực dễ cháy nổ hoặc hệ thống không thể hàn.

Pressure Class trong ASME B16.5 có ý nghĩa gì?

Nhiều người thường lầm tưởng Class 150 nghĩa là chịu được 150 PSI. Thực tế, Pressure Class là một định danh cấp áp suất, và khả năng chịu tải thực tế phụ thuộc mật thiết vào vật liệu và nhiệt độ vận hành.

Tiêu chuẩn quy định các cấp: 150, 300, 600, 900, 1500, 2500.

Ví dụ: Một mặt bích thép Carbon Class 150 có thể chịu được áp suất khoảng 285 PSI ở nhiệt độ thường, nhưng khi nhiệt độ lên đến 400°C, nó chỉ còn chịu được khoảng 100 PSI.

Vì sao Class càng cao thì flange càng dày?

Khi áp suất tăng, lực tách rời giữa hai mặt bích lớn hơn. Để chống lại lực này và duy trì độ kín cho gasket, mặt bích cần dày hơn, đường kính bu-lông lớn hơn và vòng chia bu-lông rộng hơn. Tuy nhiên, không nên chọn dư Class quá lớn (ví dụ dùng Class 600 cho hệ thống chỉ cần Class 150) vì sẽ làm tăng trọng lượng hệ thống, gây khó khăn cho việc lắp đặt và lãng phí chi phí vật tư không cần thiết.

Thông số kỹ thuật quan trọng cần kiểm tra

Để đặt mua hoặc kiểm tra một mặt bích theo flange standard chart của ASME B16.5, bạn cần nắm vững các thông số sau:

• NPS (Nominal Pipe Size): Kích thước định danh của ống (ví dụ 2”, 4”, 6”...).

• Outside Diameter (OD): Đường kính ngoài của mặt bích.

• Bolt Circle Diameter (PCD): Đường kính vòng tròn đi qua tâm các lỗ bu-lông. Đây là thông số quan trọng nhất để biết hai mặt bích có lắp vừa nhau không.

• Material (Vật liệu):

  • ASTM A105: Thép carbon phổ biến nhất cho nhiệt độ thường.

  • ASTM A182 F304/F316: Thép không gỉ (Inox) dùng cho môi trường ăn mòn.

  • ASTM A350 LF2: Thép carbon dùng cho môi trường nhiệt độ thấp.

So sánh ASME B16.5 với DIN, JIS và BS

Một sai lầm kinh điển là cố gắng lắp mặt bích tiêu chuẩn Mỹ vào thiết bị tiêu chuẩn Nhật hoặc Đức. Dưới đây là sự khác biệt:

Insight chuyên gia: Dù cùng kích thước ống (ví dụ DN50 tương đương NPS 2”), nhưng đường kính vòng chia bu-lông (PCD) và số lượng lỗ bu-lông của flange jis và flange din hoàn toàn khác với ASME. Việc khoan lại lỗ trên mặt bích để lắp vừa là hành vi cực kỳ nguy hiểm, làm yếu kết cấu mặt bích và vi phạm tiêu chuẩn an toàn.

Sai lầm thường gặp và Hướng dẫn lựa chọn

Những sai lầm "đắt giá"

1. Nhầm lẫn DN và NPS: DN50 (hệ mét) và NPS 2 (hệ inch) đôi khi có đường kính ngoài ống thực tế khác nhau tùy theo độ dày (Schedule).

2. Bỏ qua nhiệt độ: Chọn mặt bích Class 150 dựa trên áp suất làm việc ở 25°C nhưng lại sử dụng cho lưu chất nóng 300°C dẫn đến biến dạng mặt bích.

3. Sai vật liệu: Dùng mặt bích thép carbon cho môi trường hóa chất gây ăn mòn nhanh chóng, dẫn đến thủng đường ống sau thời gian ngắn vận hành.

Checklist chọn mua mặt bích đúng kỹ thuật

• Xác định lưu chất: Có ăn mòn không? (Chọn Carbon Steel hay Stainless Steel).

• Thông số vận hành: Áp suất và Nhiệt độ cao nhất là bao nhiêu? (Tra bảng Pressure-Temperature Ratings để chọn Class).

• Kiểu kết nối: Cần hàn cổ, hàn trượt hay nối ren?

• Sealing Face: Thiết bị đầu cuối là RF, FF hay RTJ?

• Chứng chỉ: Yêu cầu CO (Chứng nhận xuất xứ) và CQ (Chứng nhận chất lượng) để đảm bảo không mua phải hàng giả, hàng kém chất lượng.

Câu hỏi thường gặp về flange ASME B16.5

1. ASME B16.5 có phải là ANSI không?

Về mặt kỹ thuật, ANSI (American National Standards Institute) là tổ chức phê duyệt, còn ASME là tổ chức soạn thảo. Trước đây thường gọi là ANSI B16.5, nhưng hiện nay tên gọi chuẩn xác và cập nhật nhất là ASME B16.5.

2. Class 150 chịu được áp suất tối đa bao nhiêu?

Không có con số cố định. Với vật liệu A105, ở nhiệt độ từ -29°C đến 38°C, nó chịu được khoảng 19.6 bar (285 PSI). Tuy nhiên, nếu nhiệt độ tăng lên 400°C, nó chỉ chịu được khoảng 6.5 bar.

3. Có thể dùng mặt bích RF lắp với mặt bích FF không?

Không khuyến khích. Khi siết bu-lông, phần gờ của mặt bích RF sẽ tạo ra một mô-men uốn lên mặt bích FF (thường làm bằng gang), dễ gây nứt vỡ mặt bích FF.

Hiểu đúng flange ASME B16 5 giúp hệ thống vận hành an toàn hơn

Mặt bích không chỉ là một miếng thép đục lỗ; nó là thành phần chịu lực quan trọng đảm bảo sự toàn vẹn của toàn bộ hệ thống đường ống công nghiệp. Việc áp dụng đúng tiêu chuẩn flange ASME B16 5 giúp doanh nghiệp loại bỏ các rủi ro về rò rỉ, cháy nổ và tương thích hoàn toàn với các thiết bị tiêu chuẩn quốc tế.

Hãy luôn ưu tiên việc kiểm tra Class và vật liệu dựa trên điều kiện vận hành thực tế thay vì chỉ chọn theo giá thành. Một lựa chọn đúng đắn ngay từ khâu thiết kế và mua hàng sẽ tiết kiệm hàng tỷ đồng chi phí sửa chữa và dừng máy cho doanh nghiệp của bạn.
