CS Blind Flange: Giải pháp bịt kín đường ống chuyên dụng cho hệ thống công nghiệp

Vì sao cs blind flange quan trọng trong hệ thống đường ống?

Trong quản lý vận hành đường ống công nghiệp, việc kiểm soát các đầu kết nối là yếu tố sống còn để đảm bảo an toàn. Hãy tưởng tượng một hệ thống dẫn dầu khí hoặc hơi nóng áp suất cao cần tạm dừng một nhánh để bảo trì định kỳ, hoặc đơn giản là chuẩn bị cho việc mở rộng quy mô trong tương lai. Nếu không có một phương pháp bịt kín tuyệt đối, toàn bộ hệ thống sẽ phải dừng hoạt động, gây tổn thất kinh tế khổng lồ.

Vấn đề nảy sinh khi các loại mặt bích thông thường không được thiết kế để chịu lực nén trực diện từ dòng chảy tại các điểm cuối. Việc sử dụng sai loại hoặc sai áp lực có thể dẫn đến hiện tượng rò rỉ, thậm chí là nổ mặt bích dưới áp suất lớn. Đây là lý do tại sao cs blind flange (mặt bích mù thép carbon) trở thành linh kiện thiết yếu. Với đặc tính bền bỉ của thép carbon và thiết kế đặc thù không lỗ trung tâm, sản phẩm này đảm bảo sự an toàn tuyệt đối, ngăn chặn mọi rủi ro rò rỉ tại các điểm kết thúc của đường ống.

CS blind flange là gì?

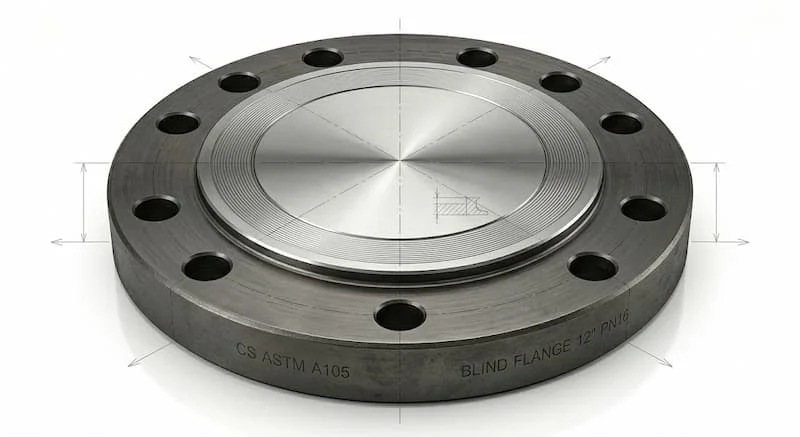

CS blind flange là loại mặt bích mù (blind flange) được chế tạo từ thép carbon (Carbon Steel), thiết kế không có lỗ thoát ở giữa, chuyên dùng để ngăn chặn dòng lưu chất tại đầu đường ống, van hoặc các cổng chờ của thiết bị. Nhờ cấu tạo đặc đặc, sản phẩm này hoạt động như một nắp đậy chịu lực, kết nối với hệ thống thông qua bộ bu lông và gioăng làm kín.

Cụ thể hơn, cụm từ "CS" đại diện cho Carbon Steel - một loại vật liệu có độ bền cơ học cao, khả năng chịu áp lực tốt và chi phí sản xuất thấp hơn nhiều so với inox. Carbon steel blind flange là lựa chọn ưu tiên trong các môi trường công nghiệp phổ thông, nơi yêu cầu sức bền vật lý đặt lên hàng đầu.

Nguyên lý làm kín của blind flange

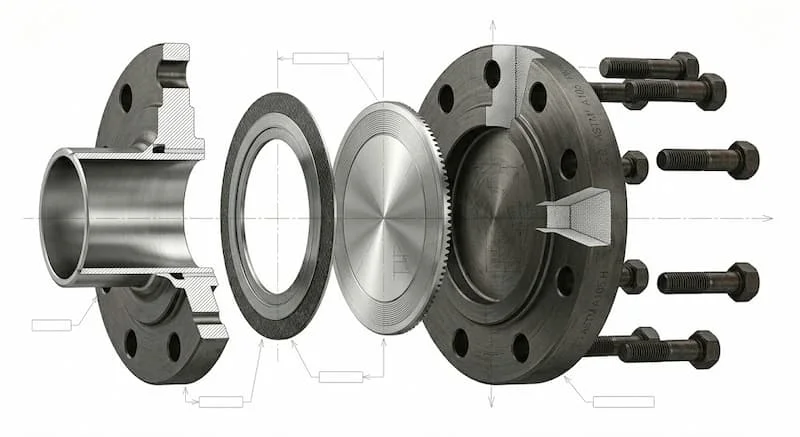

Cơ chế làm kín của blind flange thép carbon không dựa trên mối hàn mà dựa trên lực ép cơ học. Khi các bu lông xung quanh chu vi mặt bích được siết chặt, chúng tạo ra một lực ép cực đại lên lớp gioăng (gasket) nằm giữa mặt bích mù và mặt bích của đường ống. Lớp gioăng này sẽ biến dạng nhẹ để điền đầy các rãnh siêu nhỏ trên bề mặt làm kín (sealing surface), từ đó chặn đứng dòng lưu chất.

Vì sao blind flange thường dày hơn flange thường?

Trong khi các loại mặt bích khác như Weld Neck hay Slip On chỉ chịu lực tác động lên thành ống, thì blind flange phải chịu toàn bộ áp lực trực diện từ dòng lưu chất đẩy vào trung tâm mặt bích. Theo nguyên lý đòn bẩy và sức bền vật liệu, tâm của mặt bích mù là điểm yếu nhất. Do đó, các tiêu chuẩn như ASME B16.5 quy định độ dày của blind flange luôn lớn hơn để chống lại hiện tượng cong vênh hoặc nứt vỡ dưới áp suất lớn. Đây là lý do tại sao trong các hệ thống áp lực cao, việc kiểm tra độ dày chuẩn ASME là yêu cầu bắt buộc để đảm bảo an toàn kỹ thuật.

Các loại mặt bích mù thép carbon phổ biến hiện nay

Dựa trên bề mặt làm kín và tiêu chuẩn sản xuất, chúng ta có các dòng phổ biến sau:

1. Raised Face Blind Flange (RF)

Đây là loại mặt bích mù có gờ nhô cao ở bề mặt sealing. Thiết kế RF giúp tập trung áp lực bu lông lên một vùng nhỏ hơn, từ đó tăng cường độ kín khít. Đây là loại được dùng rộng rãi nhất trong công nghiệp.

2. Flat Face Blind Flange (FF)

Bề mặt làm kín phẳng hoàn toàn, thường dùng trong các hệ thống áp lực thấp như nước dân dụng hoặc xử lý nước thải. FF thường đi kèm với gioăng mềm toàn bề mặt (Full face gasket).

3. RTJ Blind Flange (Ring Type Joint)

Dòng bích này có rãnh sâu để đặt vòng đệm kim loại. RTJ blind flange là "vua" trong hệ thống dầu khí áp lực cực cao, nơi mà các loại gioăng cao su thông thường sẽ bị phá hủy ngay lập tức.

4. ANSI & JIS Blind Flange

Sự khác biệt nằm ở hệ tiêu chuẩn. ANSI (Mỹ) thường dùng cho dầu khí, hóa chất; trong khi JIS (Nhật) phổ biến trong các hệ thống máy móc, tàu thủy tại Châu Á. Ngoài ra, blind flange din cũng là một chuẩn quan trọng từ Châu Âu thường xuyên xuất hiện trong các dự án vốn đầu tư EU.

Thông số kỹ thuật quan trọng của mặt bích mù thép carbon

Việc nắm vững thông số kỹ thuật là chìa khóa để tránh những sai sót thảm khốc tại hiện trường:

• Kích thước (Size): Phổ biến từ DN15 đến DN600.

• Pressure Class (Cấp áp lực): Các mức phổ biến gồm Class 150, 300, 600, 900 cho đến 2500.

• Tiêu chuẩn: ASME B16.5, ANSI B16.47, JIS B2220, DIN.

• Vật liệu: Phổ biến nhất là thép rèn A105, thép chịu nhiệt ASTM A350, hoặc thép carbon forged cường độ cao.

Hậu quả của việc chọn sai áp lực: Nếu bạn lắp một bích mù Class 150 vào hệ thống vận hành ở áp suất của Class 300, mặt bích sẽ bị biến dạng (bị võng ở tâm) sau một thời gian ngắn. Điều này không chỉ gây rò rỉ mà còn có thể khiến bu lông bị đứt gãy do lực kéo quá tải, gây nguy hiểm trực tiếp cho nhân viên vận hành.

So sánh mặt bích mù thép carbon và inox blind flange

Dưới đây là bảng so sánh giúp bạn đưa ra lựa chọn vật liệu tối ưu:

Insight chuyên gia: Nếu lưu chất là nước sạch hoặc hơi nóng thông thường, thép carbon là lựa chọn kinh tế nhất. Tuy nhiên, khi hệ thống tiếp xúc trực tiếp với hóa chất ăn mòn hoặc yêu cầu vệ sinh an toàn thực phẩm, inox là lựa chọn duy nhất không thể thay thế.

Ưu điểm và nhược điểm của mặt bích mù thép carbon

Ưu điểm:

• Giá thành hợp lý: Rẻ hơn nhiều so với các loại thép hợp kim hay inox, giúp giảm tổng mức đầu tư piping cho dự án.

• Khả năng chịu áp lực: Thép carbon rèn (forged) có cấu trúc phân tử đặc khít, chịu được áp suất va đập cực tốt.

• Dễ gia công: Thuận tiện cho việc khoan lỗ bổ sung nếu cần lắp các cảm biến đo áp suất hoặc nhiệt độ trên nắp bích.

Nhược điểm:

• Tính oxy hóa: Thép carbon dễ bị gỉ sét khi tiếp xúc với môi trường ẩm ướt.

• Chi phí bảo trì bề mặt: Cần phải sơn chống gỉ, mạ kẽm điện phân hoặc mạ kẽm nhúng nóng định kỳ nếu lắp đặt ngoài trời.

Mặt bích mù thép carbon được dùng trong những hệ thống nào?

Nhờ tính phổ biến và độ bền, carbon steel blind flange xuất hiện dày đặc trong:

• Đường ống dầu khí: Dùng để chặn các đầu ống trong quá trình thi công hoặc thử áp lực đường ống.

• Hệ thống hơi nóng (Steam): Các nhà máy nhiệt điện, dệt nhuộm dùng bích mù thép carbon để chịu nhiệt độ và áp suất cao.

• Piping Process: Trong các nhà máy hóa dầu, bích mù giúp cách ly các bồn chứa để bảo trì mà không cần xả toàn bộ hệ thống.

• Cấp thoát nước công nghiệp: Bịt các đầu chờ cho việc mở rộng hạ tầng đô thị trong tương lai.

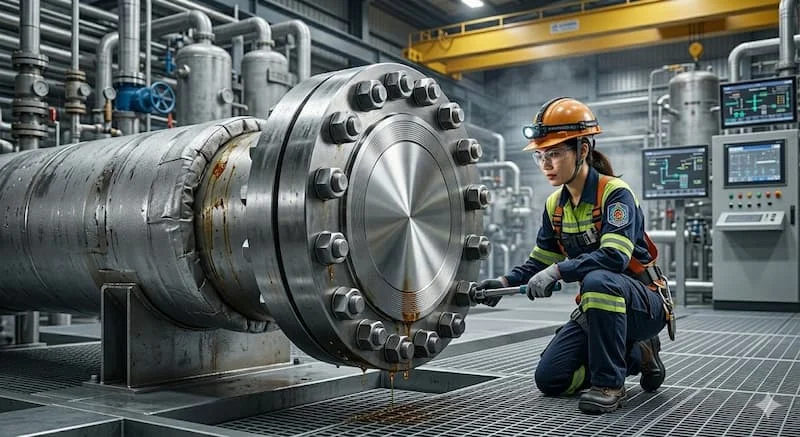

Vai trò của nó trong bảo trì là không thể thay thế. Khi cần cô lập một đoạn ống để thay van, kỹ sư chỉ cần lắp một mặt bích mù vào đầu kết nối để đảm bảo các công đoạn sửa chữa phía sau diễn ra an toàn.

Những sai lầm thường gặp khi dùng mặt bích mù thép carbon

1. Chọn sai độ dày: Dùng bích mù tự gia công (cắt từ thép tấm) không đúng tiêu chuẩn ASME dẫn đến hiện tượng mặt bích bị "võng" và hở gioăng.

2. Dùng sai gioăng: Sử dụng gioăng cao su cho mặt bích mù RF trong hệ thống hơi nóng Class 300, khiến gioăng bị thổi bay do không chịu nổi áp suất.

3. Siết bu lông lệch lực: Siết không theo sơ đồ đối chéo khiến mặt bích bị vênh, tạo khe hở rò rỉ dù đã siết rất chặt.

4. Bỏ qua lớp phủ bảo vệ: Lắp bích mù thép carbon trần (không sơn) ở môi trường gần biển, dẫn đến gỉ sét ăn mòn vào sâu trong ren bu lông, gây khó khăn cho việc tháo dỡ sau này.

Hướng dẫn chọn mặt bích mù thép carbon đúng kỹ thuật

Để chọn được mặt bích mù thép carbon chuẩn xác, hãy tuân thủ checklist 6 bước sau:

• Bước 1: Xác định áp lực làm việc tối đa (PN hoặc Class).

• Bước 2: Chọn tiêu chuẩn phù hợp với hệ thống hiện tại (ASME, JIS hay blind flange din).

• Bước 3: Kiểm tra mác thép (A105 là mác thép rèn chuẩn nhất cho CS).

• Bước 4: Xác định kiểu bề mặt (RF cho áp lực cao, FF cho áp lực thấp).

• Bước 5: Đối chiếu số lượng và kích thước lỗ bu lông để đảm bảo lắp vừa.

• Bước 6: Yêu cầu nhà cung cấp chứng chỉ CO (Xuất xứ) và CQ (Chất lượng) để đảm bảo không mua phải hàng đúc kém chất lượng.

Checklist lắp đặt an toàn:

• Lựa chọn gioăng phù hợp (Gioăng chì cho hơi nóng, gioăng cao su cho nước).

• Siết bu lông theo trình tự đối xứng và dùng cờ lê lực nếu cần.

• Kiểm tra độ đồng tâm (alignment) giữa hai mặt bích.

• Luôn sơn dặm lại các vết trầy xước sau khi lắp để chống gỉ sét.

Câu hỏi thường gặp về mặt bích mù thép carbon

1. CS blind flange dùng để làm gì?

Dùng để bịt kín đầu đường ống, van hoặc cổng chờ thiết bị nhằm chặn dòng lưu chất vĩnh viễn hoặc tạm thời.

2. Blind flange chịu áp lực bao nhiêu?

Tùy thuộc vào Class. Ví dụ Class 150 chịu khoảng 20 bar, trong khi Class 2500 có thể chịu áp suất lên đến hơn 400 bar tùy nhiệt độ.

3. Carbon steel blind flange có bị gỉ không?

Có. Bản chất thép carbon sẽ bị oxy hóa. Vì vậy, chúng thường được sơn đen, mạ kẽm hoặc bôi mỡ bảo vệ bề mặt.

4. Blind flange RF và FF khác nhau thế nào?

RF (Raised Face) có gờ nhô lên để tăng áp lực lên gioăng, dùng cho áp suất cao. FF (Flat Face) phẳng hoàn toàn, dùng cho hệ thống áp suất thấp và giòn như gang.

Kết luận: mặt bích mù thép carbon có phải lựa chọn phù hợp cho hệ thống của bạn?

Nếu bạn đang tìm kiếm một giải pháp bịt kín đường ống có độ bền cơ học cao, chịu được áp suất va đập lớn với chi phí tiết kiệm nhất, mặt bích mù thép carbon chính là lựa chọn số 1. Sự kết hợp giữa mác thép carbon rèn bền bỉ và thiết kế mặt bích mù tiêu chuẩn giúp hệ thống của bạn luôn vận hành ổn định và an toàn.

Việc chọn đúng tiêu chuẩn blind flange din hay ASME và vật liệu phù hợp không chỉ bảo vệ tài sản mà còn bảo vệ tính mạng con người trong môi trường công nghiệp.
