Mặt bích 10K là gì? Giải mã tiêu chuẩn JIS 10K trong hệ thống đường ống

Trong quá trình thi công hoặc thu mua vật tư cho các dự án hệ thống nước, phòng cháy chữa cháy (PCCC) hay xử lý nước thải, bạn sẽ thường xuyên bắt gặp ký hiệu JIS 10K được dập nổi trên thân các loại mặt bích. Tuy nhiên, đối với những người mới vào nghề hoặc không chuyên về kỹ thuật, câu hỏi mặt bích 10k là gì thường gây ra nhiều sự nhầm lẫn.

Nhiều người lầm tưởng "10K" là một thông số về kích thước lỗ hoặc độ dày của thép. Thực tế, nếu hiểu sai bản chất của thông số này, bạn rất dễ chọn nhầm loại mặt bích không lắp vừa khớp bulong, không chịu đủ áp lực làm việc dẫn đến tình trạng rò rỉ, thậm chí là nứt vỡ hệ thống khi vận hành. Bài viết dưới đây sẽ cung cấp cái nhìn chuyên sâu từ chuyên gia về tiêu chuẩn mặt bích JIS 10K, các thông số kỹ thuật quan trọng và cách phân biệt chính xác với các tiêu chuẩn khác như ANSI hay PN.

Mặt bích 10K là gì?

Để hiểu rõ mặt bích 10K là gì, trước hết chúng ta cần phân tích nguồn gốc của ký hiệu này. Mặt bích 10K là dòng phụ kiện kết nối đường ống được sản xuất dựa trên tiêu chuẩn JIS (Japanese Industrial Standards) – bộ tiêu chuẩn công nghiệp khắt khe của Nhật Bản.

Ký hiệu "10K" không đại diện cho kích thước, mà nó biểu thị cấp áp suất danh nghĩa (Pressure Rating). Trong đó:

• K (kgf/cm²): Là đơn vị đo áp suất theo hệ kỹ thuật cũ nhưng vẫn được dùng phổ biến trong tiêu chuẩn JIS.

• 10K: Nghĩa là mặt bích có khả năng làm việc ổn định tại mức áp suất tối đa là 10 kgf/cm² trong điều kiện nhiệt độ tiêu chuẩn (thường là dưới 120°C).

Khi quy đổi ra các đơn vị đo lường hiện đại, 10K tương đương với khoảng 10 bar hoặc xấp xỉ 145 PSI. Đây là mức áp suất phổ biến nhất trong các hệ thống dân dụng và công nghiệp nhẹ tại Việt Nam.

Hiện nay, mặt bích 10K được chia thành nhiều biến thể thiết kế để phục vụ các mục đích kết nối khác nhau như:

1. Slip On (SO): Mặt bích hàn trượt, phổ biến nhất vì dễ lắp đặt.

2. Blind Flange (BL): Mặt bích mù, dùng để bịt đầu ống hoặc chờ mở rộng hệ thống.

3. Welding Neck (WN): Mặt bích hàn cổ, dùng cho hệ thống chịu áp cao và rung động mạnh.

4. Threaded (TH): Mặt bích ren, dùng cho các vị trí không được phép hàn.

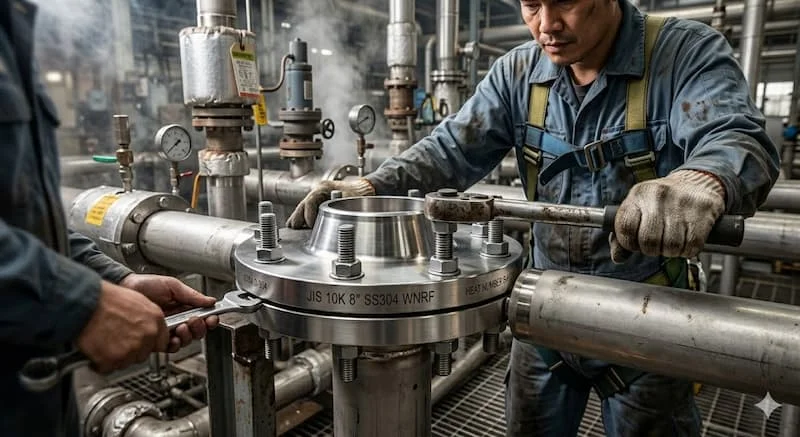

Cấu tạo và nguyên lý làm kín của mặt bích 10K

Một bộ mặt bích 10K đạt chuẩn bao gồm 4 thành phần cơ bản: Thân bích, lỗ bulong, mặt Sealing (mặt tiếp xúc) và gioăng làm kín.

Nguyên lý hoạt động của mặt bích dựa trên cơ chế nén cơ học. Hai mặt bích được đặt áp sát vào nhau với một lớp gioăng (thường là cao su EPDM, Teflon hoặc chì) ở giữa. Khi chúng ta siết chặt các bulong, lực ép sẽ làm biến dạng gioăng, lấp đầy các khe hở siêu nhỏ trên bề mặt kim loại, từ đó tạo ra một liên kết kín khít tuyệt đối, ngăn chặn lưu chất (nước, dầu, khí) rò rỉ ra ngoài.

Tại sao tiêu chuẩn áp lực 10K lại quan trọng đến vậy?

Cấp áp lực sẽ trực tiếp quyết định cấu trúc vật lý của mặt bích:

• Độ dày thân bích: Áp lực càng cao, thân bích càng dày để chống lại lực uốn.

• Số lượng lỗ bulong: Hệ 10K có số lượng lỗ bulong được tính toán để phân bổ lực ép đồng đều (ví dụ: DN50 thường có 4 lỗ, DN200 có 12 lỗ).

• Khoảng cách tâm lỗ (PCD): Đây là thông số "sống còn". Chỉ cần sai lệch 1mm, bạn sẽ không thể xỏ bulong qua hai mặt bích để kết nối.

Mặt bích 10K đóng vai trò là "khớp nối vạn năng", cho phép tháo rời để bảo trì các thiết bị như máy bơm, van công nghiệp hoặc các bồn chứa một cách nhanh chóng mà không cần cắt bỏ đường ống.

Thông số kỹ thuật của mặt bích 10K là gì

Khi tra cứu bảng thông số kỹ thuật của mặt bích JIS 10K, các kỹ sư thường quan tâm đến dải kích thước từ DN15 đến DN1000. Dưới đây là những thông số cốt lõi mà bạn cần nắm vững:

1. Đường kính ngoài (D): Kích thước phủ bì của mặt bích.

2. PCD (Pitch Circle Diameter): Đường kính vòng tròn đi qua tâm các lỗ bulong.

3. Số lỗ & Đường kính lỗ bulong: Đảm bảo khả năng chịu lực nén.

4. Độ dày (T): Thông số quyết định độ bền cơ học.

Vật liệu phổ biến

Tùy vào môi trường lưu chất, mặt bích 10K được sản xuất từ các loại vật liệu khác nhau:

• Thép Carbon (SS400, A105): Dùng cho nước sạch, PCCC, dầu nhờn. Thường được mạ kẽm điện phân hoặc nhúng nóng để chống gỉ.

• Inox (SUS304, SUS316): Dùng cho môi trường hóa chất, thực phẩm, nước thải có tính ăn mòn.

• Nhựa (PVC, HDPE): Dùng cho hệ thống xử lý nước, axit loãng.

Bảng áp lực và nhiệt độ (Hệ số giảm áp)

Một sai lầm "chí mạng" của nhiều kỹ thuật viên là mặc định mặt bích 10K luôn chịu được 10 bar. Thực tế không phải vậy. Khả năng chịu áp của kim loại giảm dần khi nhiệt độ tăng cao. Ví dụ, ở 120°C mặt bích có thể chịu được 10 bar, nhưng ở 200°C, con số này có thể chỉ còn 7-8 bar. Việc không tính đến hệ số giảm áp theo nhiệt độ là nguyên nhân chính dẫn đến các sự cố nứt bích hoặc biến dạng hệ thống.

Phân biệt mặt bích 10K với ANSI 150 và PN16

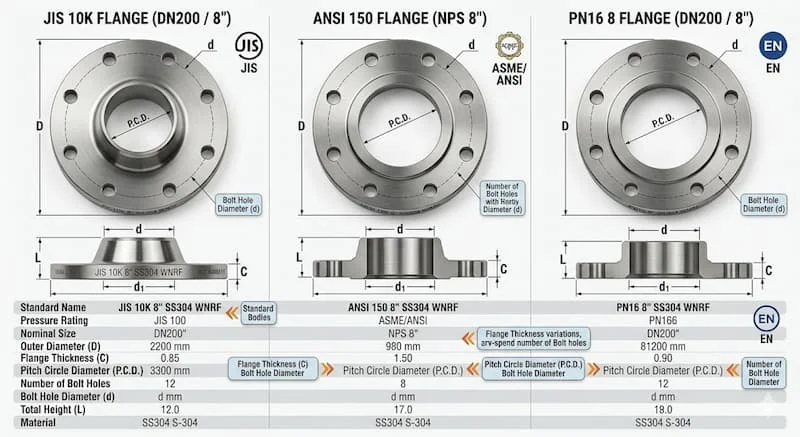

Trong thị trường phụ kiện đường ống, việc lắp lẫn các tiêu chuẩn là điều cực kỳ tối kỵ. Dưới đây là bảng so sánh giúp bạn nhận diện nhanh:

Tại sao không nên lắp lẫn?

Mặc dù nhìn bằng mắt thường, các mặt bích có thể trông khá giống nhau, nhưng khoảng cách tâm lỗ (PCD) của JIS 10K khác hoàn toàn với ANSI 150 hay PN16. Nếu bạn cố tình lắp, các lỗ bulong sẽ bị lệch, dẫn đến việc không thể xỏ bulong hoặc lực ép không đều gây vênh mặt bích, dẫn đến rò rỉ ngay lập tức.

Khi nào dùng JIS 10K?

Tiêu chuẩn này được ưu tiên hàng đầu trong các nhà máy có vốn đầu tư từ Nhật Bản, Hàn Quốc hoặc các hệ thống nước công nghiệp phổ thông tại Việt Nam do tính sẵn có và giá thành hợp lý.

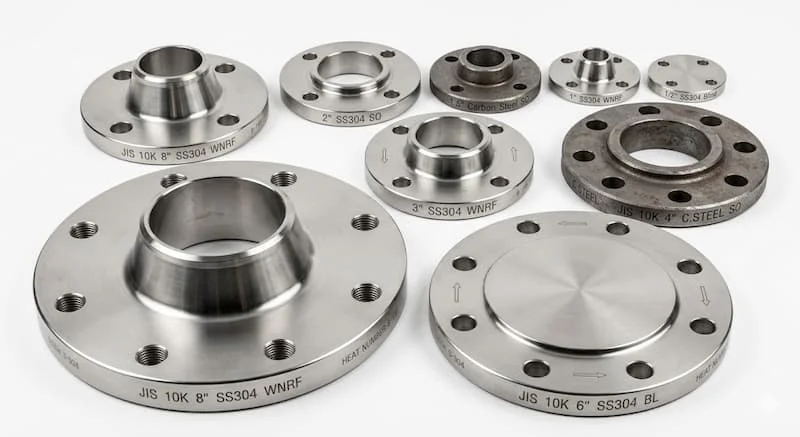

Các loại mặt bích 10K phổ biến trên thị trường

Việc lựa chọn đúng kiểu dáng mặt bích không chỉ đảm bảo kỹ thuật mà còn giúp tối ưu hóa chi phí đầu tư.

1. Slip On (SOP) JIS 10K

Đây là loại mặt bích "quốc dân". Đường ống được lồng vào bên trong mặt bích và hàn ở cả mặt trong lẫn mặt ngoài. Ưu điểm là giá rẻ, dễ căn chỉnh khi lắp đặt.

2. Blind Flange (BL) 10K

Hay còn gọi là mặt bích mù. Nó không có lỗ ở giữa, dùng để đóng kín các đầu ống chờ hoặc các vị trí cần tháo mở thường xuyên để vệ sinh đường ống.

3. Welding Neck (WN) 10K

Đặc trưng bởi phần cổ dài được hàn đối đầu với ống. Loại welding neck 10k này thường dùng trong các hệ thống yêu cầu độ an toàn cao, chịu được áp suất va đập và độ rung lớn từ máy bơm.

4. Mặt bích nhựa 10K

Được chế tạo từ PVC, UPVC hoặc CPVC theo chuẩn JIS. Đây là lựa chọn hàng đầu cho các nhà máy hóa chất hoặc hệ thống nuôi trồng thủy sản nhờ khả năng kháng ăn mòn tuyệt đối.

Mặt bích 10K được dùng ở đâu?

Tại Việt Nam, tiêu chuẩn JIS 10K chiếm lĩnh khoảng 60-70% thị phần phụ kiện đường ống nhờ sự hiện diện lâu đời của các doanh nghiệp Nhật Bản.

• Hệ thống cấp thoát nước: Từ các nhà máy nước sạch đến mạng lưới thoát nước đô thị.

• Hệ thống HVAC: Kết nối các đường ống dẫn nước lạnh cho hệ thống điều hòa trung tâm tòa nhà.

• Phòng cháy chữa cháy: Các đường ống dẫn nước cứu hỏa, trạm bơm PCCC thường sử dụng mặt bích thép 10K mạ kẽm.

• Công nghiệp thực phẩm: Sử dụng mặt bích inox 304/316 10K để đảm bảo vệ sinh an toàn và chống ăn mòn từ các chất tẩy rửa.

Sở dĩ mặt bích 10K được dùng nhiều vì nó có sự cân bằng hoàn hảo giữa khả năng chịu lực và chi phí. Trong điều kiện hạ tầng tại Việt Nam, mức áp suất 10 bar là quá đủ cho hầu hết các yêu cầu thực tế.

Những sai lầm phổ biến khi chọn mặt bích 10K là gì

Dưới đây là những lỗi "đắt giá" mà các đơn vị thi công thường mắc phải:

1. Nhầm lẫn giữa các tiêu chuẩn: Mua mặt bích tiêu chuẩn DIN (Đức) để lắp vào van tiêu chuẩn JIS (Nhật). Kết quả là không thể kết nối được và phải đổi trả hàng, gây chậm tiến độ.

2. Bỏ qua yếu tố nhiệt độ: Sử dụng mặt bích nhựa 10K cho nước nóng trên 60°C hoặc mặt bích thép cho hơi nóng quá nhiệt mà không kiểm tra giới hạn chịu đựng của vật liệu.

3. Chọn sai kiểu mặt sealing: Mặt bích có nhiều dạng bề mặt như FF (Flat Face - mặt phẳng) và RF (Raised Face - mặt có gờ). Nếu lắp một mặt bích RF với một mặt bích FF mà không dùng đúng loại gioăng, nguy cơ rò rỉ là rất cao.

4. Sử dụng vật liệu không tương thích: Dùng mặt bích thép thường cho đường ống dẫn hóa chất vì muốn tiết kiệm chi phí, dẫn đến việc mặt bích bị ăn mòn và thủng chỉ sau vài tháng sử dụng.

Checklist chọn mặt bích 10K đúng kỹ thuật

Để tránh sai sót, bạn nên áp dụng quy trình kiểm tra 6 bước sau đây trước khi đặt hàng:

• Bước 1 - Xác định môi chất: Lưu chất chảy trong ống là gì? (Nước, hơi, dầu hay hóa chất?) để chọn vật liệu Thép, Inox hay Nhựa.

• Bước 2 - Kiểm tra áp suất & nhiệt độ: Áp suất làm việc thực tế là bao nhiêu? Có thời điểm nào áp suất tăng đột ngột (áp suất đỉnh) không?

• Bước 3 - Xác định tiêu chuẩn: Chắc chắn rằng toàn bộ van và thiết bị trong hệ thống đều dùng chuẩn JIS 10K.

• Bước 4 - Chọn kiểu dáng: Dùng loại hàn trượt (SOP), hàn cổ (WN) hay mặt bích mù (BL)?

• Bước 5 - Kiểm tra kích thước: Đường kính định danh (DN) là bao nhiêu? Số lỗ bulong và độ dày có đúng catalog không?

• Bước 6 - Đồng bộ phụ kiện: Chọn gioăng và bulong có vật liệu và kích thước tương ứng.

Câu hỏi thường gặp (FAQ) về mặt bích 10K

1. Mặt bích 10K chịu được bao nhiêu bar?

Trong điều kiện nhiệt độ thường (dưới 100-120°C), mặt bích 10K chịu được tối đa 10 bar (tương đương 10kg/cm²).

2. JIS 10K có thay cho PN16 được không?

Không nên. Mặc dù áp lực 10 bar thấp hơn 16 bar của PN16 (an toàn về áp suất), nhưng kích thước lỗ bulong và tâm lỗ của hai chuẩn này không khớp nhau.

3. Mặt bích 10K có dùng cho hơi nóng được không?

Có thể dùng cho hơi bão hòa, nhưng cần sử dụng mặt bích thép đúc hoặc inox và bắt buộc phải dùng gioăng chì chịu nhiệt. Tuyệt đối không dùng mặt bích nhựa hoặc gioăng cao su thông thường.

4. Tại sao trên mặt bích đôi khi ghi là 10K nhưng độ dày lại khác nhau giữa các nhà sản xuất?

Mỗi tiêu chuẩn (như JIS B2220) quy định độ dày tối thiểu. Tuy nhiên, một số nhà sản xuất có thể làm dày hơn một chút để tăng độ bền hoặc "gầy" đi một chút (hàng phi tiêu chuẩn) để giảm giá thành. Bạn nên yêu cầu cung cấp CO/CQ và bản vẽ kỹ thuật.

Kết luận: Hiểu đúng mặt bích 10K để chọn đúng cho hệ thống

Việc hiểu rõ mặt bích 10K là gì không chỉ dừng lại ở một định nghĩa kỹ thuật khô khan, mà nó là chìa khóa để đảm bảo sự an toàn và vận hành ổn định cho toàn bộ công trình của bạn. Một sự lựa chọn đúng đắn ngay từ đầu về tiêu chuẩn, vật liệu và kiểu dáng sẽ giúp doanh nghiệp tiết kiệm hàng triệu đồng chi phí sửa chữa và tránh những rủi ro đình trệ sản xuất không đáng có.

Hy vọng bài viết này đã cung cấp cho bạn cái nhìn chuyên sâu và thực tế nhất về mặt bích tiêu chuẩn JIS 10K.

Rất mong các bạn quan tâm và theo dõi tank.vn để cập nhật thông tin mới nhất về mặt bích 10k là gì!
