Mặt bích nhựa PVC phi 60: Giải pháp kết nối bền bỉ và tối ưu chi phí

Vì sao mặt bích nhựa PVC phi 60 được dùng phổ biến?

Trong thi công hệ thống đường ống, chúng ta thường gặp tình huống cần kết nối các đoạn ống dài hoặc gắn ống vào máy bơm, van và các thiết bị đo lường. Nếu sử dụng phương pháp dán keo cố định truyền thống, việc tháo lắp để bảo trì định kỳ sẽ trở thành một "cơn ác mộng" kỹ thuật vì bạn buộc phải cắt bỏ đường ống. Ngược lại, nếu sử dụng phụ kiện kết nối không đồng bộ, hiện tượng rò rỉ tại các mối nối dưới áp lực nước là điều khó tránh khỏi.

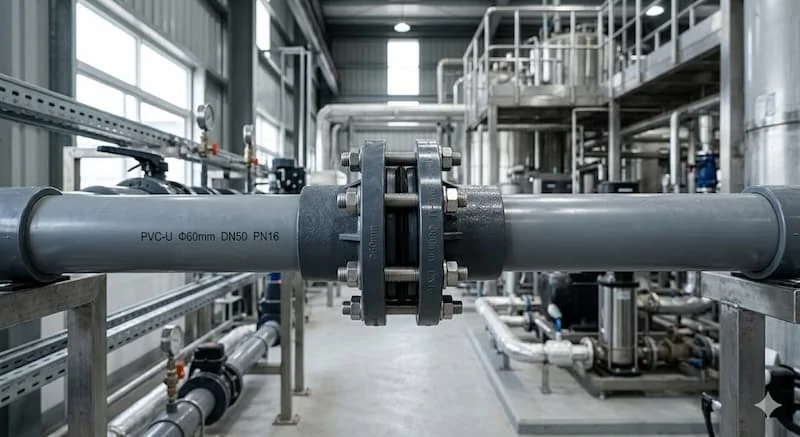

Chính vì thế, mặt bích PVC phi 60 trở thành linh kiện then chốt trong các công trình xử lý nước và dân dụng. Việc sử dụng bích pvc phi 60 không chỉ giúp hệ thống trở nên linh hoạt, dễ dàng tháo rời để vệ sinh mà còn mang lại khả năng chống ăn mòn hóa chất tuyệt vời – điều mà các dòng bích kim loại giá rẻ khó lòng đáp ứng. Đối với đường ống nhựa có đường kính ngoài 60mm, việc trang bị flange pvc phi 60 đúng tiêu chuẩn là giải pháp tối ưu để đảm bảo tính kín khít và tuổi thọ lâu dài cho dự án.

Mặt bích nhựa PVC phi 60 là gì?

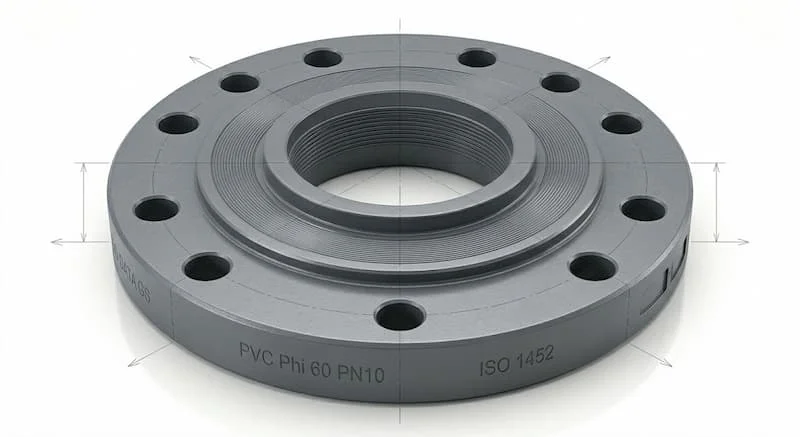

Mặt bích nhựa PVC phi 60 là phụ kiện đường ống có hình dạng đĩa tròn, được chế tạo từ hợp chất polyvinyl clorua (PVC hoặc uPVC). Sản phẩm dùng để kết nối ống nhựa phi 60 với các thiết bị khác như van, bình lọc, hoặc kết nối hai đoạn ống với nhau thông qua hệ thống bu lông và gioăng làm kín.

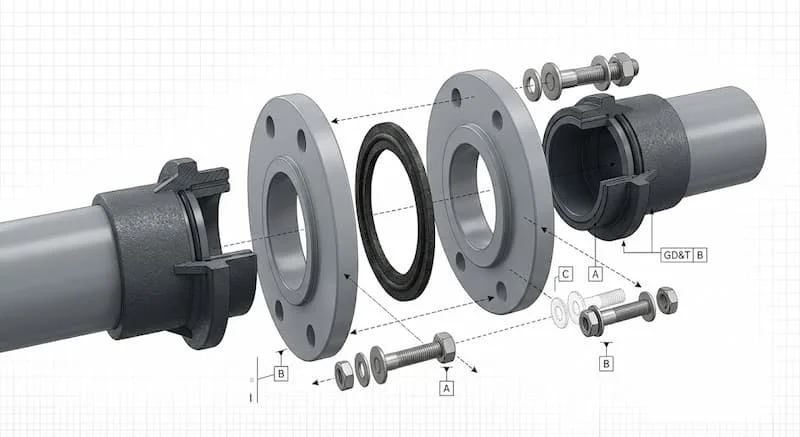

Về mặt cấu tạo, một mặt bích pvc phi 60 tiêu chuẩn bao gồm ba phần chính: thân bích (đĩa nhựa dày), các lỗ bu lông được phân bổ đồng tâm và bề mặt sealing (mặt tiếp xúc làm kín). Chất liệu thường là nhựa uPVC cứng hoặc nhựa cpvc flange cao cấp nếu hệ thống yêu cầu khả năng chịu nhiệt và hóa chất đặc thù.

Nguyên lý kết nối của mặt bích nhựa PVC phi 60

Nguyên lý làm kín của mặt bích nhựa pvc phi 60 dựa trên sự kết hợp giữa lực siết cơ học và độ đàn hồi của phụ kiện hỗ trợ. Thay vì dán chết mối nối, hai mặt bích sẽ được áp sát vào nhau, kẹp giữa là một gioăng cao su (gasket). Khi siết chặt hệ thống bu lông, gioăng cao su bị nén lại, điền đầy các khe hở siêu nhỏ trên bề mặt bích, tạo ra một mối nối kín khít tuyệt đối ngay cả dưới áp lực nước.

Để kết nối với ống, mặt bích có thể sử dụng phương pháp dán keo vào phần socket hoặc dùng bích rời (loose flange) kết nối qua đầu dán (stub end).

Vì sao hệ thống PVC thường dùng flange nhựa?

Lý do lớn nhất là sự đồng bộ về vật liệu. Nhựa PVC có hệ số giãn nở nhiệt đồng nhất với đường ống, giúp giảm thiểu ứng suất tại mối nối khi nhiệt độ môi trường thay đổi. Hơn nữa, PVC hoàn toàn miễn nhiễm với quá trình oxy hóa và ăn mòn điện hóa – những "kẻ thù" số một khiến bích thép nhanh chóng bị rỉ sét và rò rỉ trong môi trường nước mặn hoặc hóa chất.

Các loại mặt bích PVC phi 60 phổ biến

Tùy vào yêu cầu kỹ thuật và phương thức thi công, bạn có thể lựa chọn các dòng bích sau:

1. Mặt bích PVC dán keo (Socket Flange)

Đây là loại phổ biến nhất nhờ quy trình lắp đặt cực kỳ đơn giản. Bạn chỉ cần làm sạch đầu ống phi 60 và lòng mặt bích, sau đó dùng keo dán nhựa chuyên dụng để cố định. Loại này có giá thành rẻ, phù hợp cho hầu hết các ứng dụng dân dụng.

2. Mặt bích PVC ren (Threaded Flange)

Loại này có tiện ren bên trong, thường dùng để kết nối với các thiết bị có đầu ren ngoài như máy bơm hoặc đồng hồ đo lưu lượng. Điểm mạnh là có thể tháo rời bích khỏi ống mà không cần cắt ống.

3. Mặt bích nhựa rời (Vanstone Flange)

Bao gồm hai phần: một đầu nối dán vào ống (stub end) và một vành bích nhựa tự do bên ngoài. Thiết kế này cực kỳ linh hoạt vì vành bích có thể xoay tự do để căn chỉnh lỗ bu lông với thiết bị mà không phụ thuộc vào vị trí của ống.

4. uPVC và CPVC Flange

• uPVC flange: Loại nhựa cứng tiêu chuẩn, chống tia UV tốt, dùng cho nước sạch, nước thải.

• CPVC flange: Loại nhựa clo hóa cao cấp, có khả năng chịu nhiệt độ lên đến 90°C và kháng axit mạnh tốt hơn hẳn nhựa PVC thông thường.

Thông số kỹ thuật quan trọng của bích PVC phi 60

Việc nắm vững thông số kỹ thuật giúp bạn tránh được lỗi "lệch tâm" khi lắp đặt. Đối với phi 60 (tương đương DN50 hoặc ống 2 inch), các thông số sau là bắt buộc phải kiểm tra:

• Kích thước định danh: Phi 60mm (Đường kính ngoài của ống tương ứng).

• Tiêu chuẩn mặt bích: Thường là JIS (Nhật), DIN (Đức) hoặc ANSI (Mỹ). Mỗi tiêu chuẩn sẽ có khoảng cách tâm lỗ bu lông khác nhau.

• Áp lực làm việc: Phổ biến nhất là PN10 (10 Bar) hoặc PN16 (16 Bar).

• Số lỗ bu lông: Thông thường là 4 lỗ đối với kích thước phi 60.

Tại sao phải đúng kích thước và tiêu chuẩn?

Một sai lầm phổ biến là mua bích phi 60 chuẩn DIN để lắp vào van chuẩn JIS. Dù cùng dùng cho ống 60mm, nhưng khoảng cách giữa các lỗ bu lông sẽ chênh lệch vài milimet, khiến bạn không thể xỏ bu lông qua được. Việc cố tình khoan rộng lỗ bích nhựa sẽ làm giảm khả năng chịu áp và gây nứt vỡ.

So sánh mặt bích PVC phi 60 và mặt bích inox

Insight chuyên nghiệp: Nếu hệ thống của bạn dẫn nước mặn, nước hồ bơi hoặc hóa chất nhẹ ở nhiệt độ thường, mặt bích nhựa pvc phi 60 là lựa chọn thông minh hơn inox vì nó vừa rẻ hơn, vừa không bao giờ bị rỉ sét. Chỉ nên nâng cấp lên inox khi hệ thống có áp suất cực cao hoặc nhiệt độ vượt quá ngưỡng chịu đựng của nhựa.

Ưu điểm và nhược điểm của mặt bích PVC phi 60

Ưu điểm:

• Chống ăn mòn hóa học: Nhựa PVC bền bỉ trong môi trường axit, kiềm và nước mặn.

• Lắp đặt nhanh: Trọng lượng nhẹ giúp giảm công sức nhân công và thời gian thi công.

• Tiết kiệm: Chi phí đầu tư vật tư thấp hơn nhiều so với kim loại.

• Độ bền bề mặt: Không cần sơn phủ chống gỉ như bích thép.

Nhược điểm:

• Độ bền nhiệt: Dễ bị mềm hóa nếu dẫn chất lỏng nóng trên 60°C.

• Tính giòn: Nếu siết bu lông quá lực hoặc chịu tác động va đập mạnh, bích nhựa có thể bị nứt (điểm yếu nhất thường nằm ở các lỗ bu lông).

Mặt bích PVC phi 60 được dùng trong những hệ thống nào?

Nhờ các đặc tính ưu việt, bích pvc phi 60 xuất hiện trong nhiều lĩnh vực:

1. Xử lý nước: Các trạm lọc nước sạch, hệ thống xử lý nước thải công nghiệp.

2. Nuôi trồng thủy sản: Hệ thống cấp nước cho ao tôm, cá (nơi nước mặn ăn mòn kim loại cực nhanh).

3. Hồ bơi & Spa: Kết nối các bình lọc cát, máy bơm hồ bơi.

4. Tưới tiêu nông nghiệp: Hệ thống tưới nhỏ giọt công nghệ cao.

5. Công nghiệp hóa chất: Dẫn các dung dịch hóa chất nhẹ trong các nhà máy sản xuất.

Trong hệ thống nước, PVC được ưu tiên vì tính vệ sinh (không tạo rỉ sét làm bẩn nguồn nước) và sự linh hoạt tuyệt đối khi cần thay đổi cấu trúc đường ống.

Những sai lầm thường gặp khi dùng mặt bích PVC phi 60

Dưới đây là những lỗi thực tế mà người mới thường mắc phải, dẫn đến hỏng hóc hệ thống:

• Siết bu lông quá mạnh: Nhiều người dùng cờ lê lực siết như siết bích thép, dẫn đến nứt mặt bích nhựa ngay tại lỗ bu lông.

• Dùng sai gioăng: Sử dụng gioăng quá dày hoặc quá cứng làm giảm diện tích tiếp xúc, gây rò rỉ.

• Chọn sai áp lực PN: Dùng bích mỏng (PN6) cho hệ thống bơm cao áp (PN10).

• Phơi nắng quá lâu: Một số dòng nhựa PVC rẻ tiền sẽ bị giòn hóa (lão hóa nhựa) nếu tiếp xúc trực tiếp với tia UV cường độ cao trong thời gian dài mà không có lớp che chắn.

Hướng dẫn chọn mặt bích PVC phi 60 đúng kỹ thuật

Để mua đúng sản phẩm, hãy thực hiện theo checklist sau:

1. Xác định loại ống: Ống bạn đang dùng là ống nhựa tiền phong, bình minh hay chuẩn ISO? (Điều này quyết định đường kính trong của bích).

2. Kiểm tra áp lực: Hệ thống của bạn chạy ở bao nhiêu Bar? (Nên chọn dư tải 20%).

3. Đối chiếu tiêu chuẩn: Van hoặc máy bơm của bạn theo chuẩn JIS, DIN hay ANSI?

4. Đếm số lỗ bu lông: Thông thường phi 60 có 4 lỗ, nhưng một số chuẩn đặc biệt có thể khác.

5. Kiểm tra độ dày: Bích càng dày thì khả năng chịu áp và chống vênh càng tốt.

Checklist lắp đặt mặt bích PVC an toàn

• Sử dụng gioăng cao su EPDM hoặc Silicone có độ dày từ 2mm-5mm.

• Làm sạch bề mặt tiếp xúc trước khi đặt gioăng.

• Siết bu lông theo sơ đồ đối chéo: Siết nhẹ từng con bu lông theo hình ngôi sao để mặt bích áp sát đều, sau đó mới siết chặt vừa tay.

• Tuyệt đối không dùng lực siết cưỡng bức.

• Sau khi lắp xong, thực hiện test nước ở áp suất thấp trước khi tăng lên áp suất vận hành.

Câu hỏi thường gặp về mặt bích nhựa PVC phi 60

1: Mặt bích PVC phi 60 dùng cho ống nào?

Nó dùng cho các loại ống nhựa có đường kính ngoài (OD) là 60mm.

2: Bích PVC có chịu được áp lực cao không?

Nó thường chịu được áp lực PN10 (10 Bar) đến PN16 (16 Bar). Với các hệ thống cao áp hơn 20 Bar, bạn nên chuyển sang bích kim loại.

3: Có thể dùng mặt bích PVC ngoài trời không?

Có, nhưng nên chọn loại nhựa uPVC có phụ gia chống tia UV hoặc sơn phủ bề mặt để kéo dài tuổi thọ, tránh bị giòn nhựa.

4: Mặt bích PVC phi 60 có bao nhiêu lỗ bu lông?

Đa số các tiêu chuẩn phổ biến (JIS 10K, DIN PN10) cho kích thước này đều sử dụng 4 lỗ bu lông.

Kết luận: Mặt bích nhựa PVC phi 60 có phải lựa chọn phù hợp cho hệ thống của bạn?

Nếu bạn đang tìm kiếm một giải pháp kết nối đường ống phi 60 với tiêu chí: Rẻ - Bền - Dễ tháo lắp, thì mặt bích nhựa pvc phi 60 chính là câu trả lời hoàn hảo. Nó giải quyết triệt để vấn đề ăn mòn và khó khăn trong bảo trì của các phương pháp kết nối truyền thống. Tuy nhiên, hãy nhớ chọn đúng tiêu chuẩn (JIS/DIN/ANSI) và siết lực vừa đủ để đảm bảo hệ thống vận hành ổn định lâu dài.
