Flange Face Protection: Giải Pháp Bảo Vệ Bề Mặt Làm Kín Chống Rò Rỉ Hệ Thống

Trong ngành cơ khí động lực và lắp đặt đường ống, mặt bích (flange) là thành phần then chốt kết nối các thiết bị. Tuy nhiên, một nghịch lý thường xảy ra: hệ thống vẫn gặp sự cố rò rỉ ngay cả khi sử dụng mặt bích mới hoàn toàn. Nguyên nhân phần lớn không nằm ở thiết kế, mà đến từ các hư hỏng vật lý trong quá trình vận chuyển và lưu kho. Việc ứng dụng flange face protection (bảo vệ bề mặt mặt bích) không chỉ là phụ kiện đi kèm, mà là quy trình bắt buộc để đảm bảo tính toàn vẹn của hệ thống áp suất.

Vì Sao Mặt Bích Dễ Hư Hỏng Trong Quá Trình Vận Chuyển?

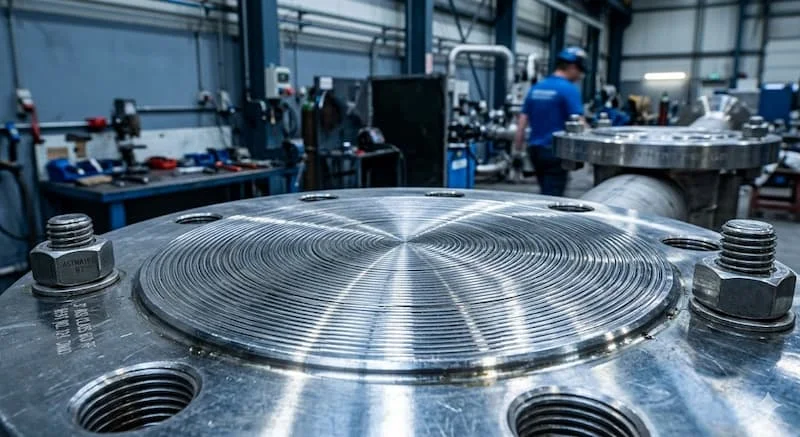

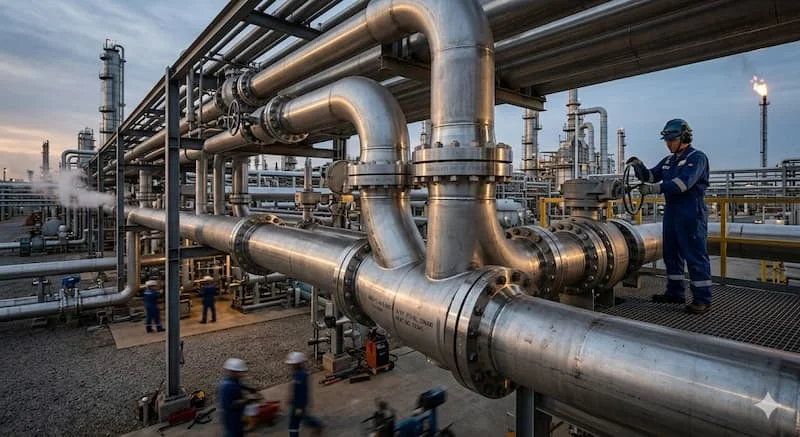

Một tình huống thực tế thường gặp tại các công trường: mặt bích vừa khui kiện nhưng bề mặt làm kín (sealing face) đã xuất hiện các vết xước sâu hoặc vết cấn móp. Điều này xảy ra do sự va chạm giữa các mặt bích với nhau hoặc với sàn xe trong quá trình logistics. Đối với các mặt bích lưu kho ngoài trời, tác động của độ ẩm và oxy hóa tạo nên các vết rỉ sét (pitting), làm mất đi độ phẳng tiêu chuẩn của bề mặt.

Hơn nữa, bụi bẩn và tạp chất tích tụ trên các rãnh răng cưa (serrated finish) sẽ làm giảm hiệu suất làm kín của gioăng (gasket sealing). Hậu quả của việc thiếu flange face protection là vô cùng nghiêm trọng:

• Rò rỉ hệ thống: Ngay cả một vết xước siêu nhỏ (micro-scratch) cũng tạo đường dẫn cho lưu chất thoát ra ngoài.

• Downtime: Việc dừng hệ thống để thay thế mặt bích hoặc gia công lại bề mặt gây lãng phí thời gian vận hành.

• Tăng chi phí: Chi phí nhân công và vật tư thay thế thường cao gấp nhiều lần so với việc đầu tư vào các loại flange protector ngay từ đầu.

Vì vậy, sử dụng flange protection cover là giải pháp đơn giản nhưng cực kỳ quan trọng để bảo vệ giá trị tài sản và an toàn vận hành.

Flange Face Protection Là Gì?

Flange face protection là thuật ngữ chỉ các thiết bị hoặc phụ kiện chuyên dụng được thiết kế để bao phủ và bảo vệ bề mặt tiếp xúc (sealing surface) của mặt bích. Nhiệm vụ chính của chúng là tạo ra một lớp rào cản vật lý chống lại các tác nhân gây hại từ môi trường bên ngoài.

Chức năng chính:

• Chống va đập: Hấp thụ lực khi có ngoại lực tác động trực tiếp vào bề mặt mặt bích.

• Chống bụi và nước: Ngăn chặn sự xâm nhập của tạp chất vào các đường rãnh kỹ thuật, chống ăn mòn hóa học và oxy hóa.

• Vật liệu phổ biến: Tùy vào môi trường, protector có thể được làm từ nhựa PE cao cấp, Polypropylene (PP), thép mạ, hoặc gỗ ép (plywood) chịu lực.

Thiết bị bảo vệ này được thiết kế tương thích với đa dạng các loại mặt bích như RF flange (mặt bích có gờ), FF flange (mặt bích phẳng) và RTJ flange (mặt bích khớp nối vòng).

Nguyên Lý Bảo Vệ Của Flange Protector

Cơ chế hoạt động của flange protector dựa trên việc cô lập hoàn toàn bề mặt làm kín khỏi môi trường. Khi lắp đặt, protector sẽ ôm khít lấy phần nhô lên của mặt bích (trong trường hợp là RF) hoặc che phủ toàn bộ đường kính ngoài (OD).

Tại sao bề mặt làm kín chỉ cần một vết xước nhỏ cũng gây leak? Trong cơ học chất lỏng, hiệu suất của gasket phụ thuộc vào khả năng điền đầy các khoảng hở trên mặt bích. Đối với RF flange, độ phẳng và các đường gân cần sự hoàn hảo tuyệt đối để nén gasket đồng đều. Với RTJ flange, các rãnh (groove) cần độ chính xác cực cao; một vết cấn nhỏ ở mép rãnh sẽ khiến vòng đệm kim loại không thể tiếp xúc kín khít, dẫn đến rò rỉ dưới áp suất cao. Protector đóng vai trò là lớp "giáp" ngăn chặn mọi tiếp xúc trực tiếp có thể gây biến dạng bề mặt này.

Các Loại Flange Face Protection Phổ Biến

Để tối ưu hóa chi phí và hiệu quả, đơn vị vận hành cần lựa chọn đúng loại protector phù hợp với điều kiện thực tế:

1. Full Face Protector

Loại này che phủ toàn bộ bề mặt mặt bích, bao gồm cả các lỗ bu lông. Đây là lựa chọn hàng đầu trong ngành dầu khí và đóng tàu vì khả năng bảo vệ tối đa.

2. Raised Face Protector

Chỉ tập trung bảo vệ phần gờ nhô lên (Raised Face). Ưu điểm là nhỏ gọn, dễ kiểm tra kích thước mặt bích mà không cần tháo protector.

3. Bolt-On Protector

Sử dụng các chốt nhựa gắn trực tiếp vào lỗ bu lông. Loại này cực kỳ chắc chắn, chống rơi tuyệt đối khi vận chuyển đường dài hoặc cẩu hàng trên cao.

4. Push-In Protector

Lắp đặt nhanh chóng bằng cách ấn trực tiếp vào lòng ống. Đây là giải pháp giá rẻ, phù hợp cho các dự án dân dụng hoặc lưu kho ngắn hạn.

Bảng so sánh các loại Flange Protector:

Thông Số Kỹ Thuật Quan Trọng Khi Chọn Flange Protector

Lựa chọn sai protector không chỉ gây lãng phí mà còn có thể làm trầy xước ngược lại bề mặt mặt bích do không vừa vặn. Các thông số cần lưu ý bao gồm:

• Kích thước (Size): Phải tương ứng tuyệt đối với DN (theo chuẩn DIN) hoặc Inch (theo chuẩn ANSI).

• Cấp áp suất (Pressure Class): Các chuẩn ANSI 150, 300, 600... có đường kính ngoài và vị trí lỗ bu lông khác nhau.

• Tiêu chuẩn chế tạo: Đảm bảo protector tuân thủ ASME B16.5, JIS hoặc DIN để có độ khớp hoàn hảo.

• Khả năng kháng UV: Đối với mặt bích lưu kho ngoài trời, protector nhựa cần có phụ gia chống tia cực tím để không bị giòn gãy.

Ví dụ: Một mặt bích ANSI Class 300 sẽ có đường kính lớn hơn nhiều so với Class 150 dù cùng size ống. Nếu dùng sai chuẩn, protector sẽ bị lỏng, dễ rơi ra và mất tác dụng bảo vệ.

So Sánh Protector Nhựa Và Kim Loại

Việc lựa chọn giữa nhựa và kim loại thường dựa trên phân tích chi phí và rủi ro. Protector nhựa (Plastic) có lợi thế về tính kinh tế, khả năng chống bụi tốt và không gây trầy xước do ma sát vật liệu. Chúng là tiêu chuẩn cho hầu hết các nhà máy công nghiệp thông thường.

Ngược lại, metal flange protector được ưu tiên trong các môi trường khắc nghiệt như giàn khoan ngoài khơi (offshore). Tại đây, mặt bích phải chịu va đập mạnh trong quá trình cẩu kéo và chịu tác động của gió muối. Kim loại cung cấp khả năng chống xuyên thấu và va chạm (impact resistance) mà nhựa không thể đáp ứng được.

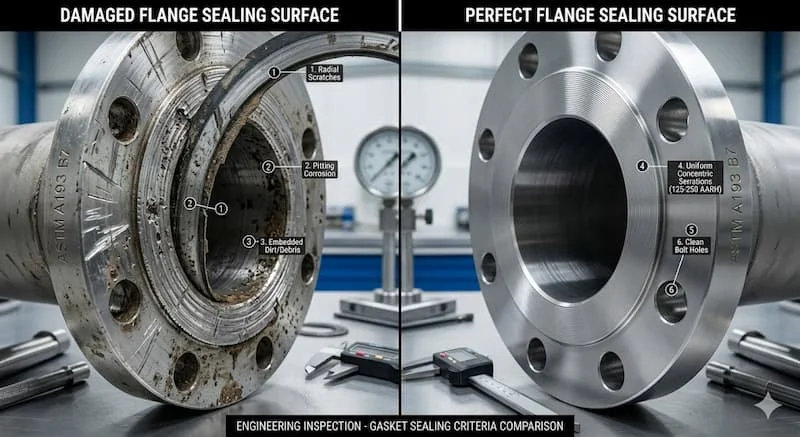

Tại Sao Nhiều Hệ Thống Vẫn Bị Leak Dù Flange Mới?

Đây là vấn đề nhức nhối của nhiều kỹ sư giám sát. Thực tế, lỗi rò rỉ thường không đến từ chất lượng của gasket hay lực siết bu lông, mà do những "vết thương kín" trên bề mặt làm kín:

1. Logistics: Va chạm trong quá trình vận chuyển tạo ra các vết lõm li ti.

2. Độ nhiễm bẩn (Contamination): Bụi đá, mạt sắt bám vào rãnh mặt bích, khi siết bu lông sẽ bị ép chặt làm biến dạng gasket.

3. Corrosion Pitting: Lưu kho không bảo vệ gây ra các lỗ kim do ăn mòn, phá hủy độ phẳng của flange sealing surface.

Trong ngành dầu khí và hóa chất, yêu cầu về độ kín là tuyệt đối. Một vết xước sâu hơn 0.2mm trên mặt bích RF cũng đủ để tạo ra sự cố rò rỉ khí gas nguy hiểm.

Khi Nào Bắt Buộc Phải Dùng Flange Face Protection?

Việc sử dụng bảo vệ mặt bích là bắt buộc trong các kịch bản sau:

• Vận chuyển đường biển hoặc đường dài: Rủi ro va đập và tác động của hơi muối rất lớn.

• Lưu kho dự phòng ngoài trời: Ngăn chặn quá trình oxy hóa bề mặt.

• Mặt bích inox (Stainless Steel): Mặc dù chống rỉ tốt nhưng inox rất dễ bị trầy xước vật lý, làm giảm giá trị thiết bị.

• Hệ thống áp suất cao/hóa chất: Nơi mà rò rỉ có thể dẫn đến cháy nổ hoặc nhiễm độc môi trường.

Lưu ý: Áp suất vận hành càng cao, yêu cầu bảo vệ mặt bích càng khắt khe.

Những Sai Lầm Thường Gặp Khi Bảo Vệ Mặt Bích

1. Sai kích thước: Sử dụng protector quá rộng khiến bụi bẩn vẫn lọt vào được.

2. Dùng vật liệu quá mỏng: Không đủ khả năng hấp thụ lực va chạm.

3. Tái sử dụng protector hỏng: Các mảnh nhựa vỡ hoặc protector bị biến dạng không còn khả năng ôm khít.

4. Không vệ sinh trước khi lắp: Bẫy bụi bẩn ngay dưới lớp bảo vệ, gây trầy xước chính bề mặt cần bảo vệ.

Hướng Dẫn Chọn Và Lắp Đặt Đúng Kỹ Thuật

Checklist Chọn Mua:

• Xác định đúng chuẩn mặt bích (ASME, DIN, JIS).

• Xác định loại bề mặt (RF, FF, RTJ).

• Chọn vật liệu theo môi trường (Nhựa cho trong nhà, Kim loại cho offshore).

• Kiểm tra yêu cầu về nhiệt độ và kháng hóa chất.

Các Bước Lắp Đặt:

1. Vệ sinh sạch bề mặt flange sealing surface bằng dung dịch chuyên dụng.

2. Kiểm tra protector xem có nứt vỡ hay dính tạp chất không.

3. Ốp protector vào mặt bích, đảm bảo các chốt hoặc lỗ bu lông khớp hoàn toàn.

4. Kiểm tra độ bám, đảm bảo protector không bị rơi khi rung lắc.

FAQ – Câu Hỏi Thường Gặp

1. Flange face protection có bắt buộc theo tiêu chuẩn quốc tế không?

Hầu hết các dự án EPC lớn (như dầu khí, nhiệt điện) đều đưa yêu cầu này vào đặc tính kỹ thuật bắt buộc (Technical Specification) để đảm bảo an toàn hệ thống.

2. Protector nhựa có dùng ngoài trời được không?

Được, nếu bạn chọn loại nhựa có phụ gia UV Resistant để tránh bị giòn gãy dưới ánh nắng mặt trời.

3. Có thể tái sử dụng flange protector không?

Có thể, với điều kiện protector chưa bị biến dạng, nứt vỡ và được vệ sinh sạch sẽ trước khi tái sử dụng.

4. RF và FF flange dùng chung một loại protector được không?

Không nên. Protector cho RF thường có thiết kế ôm khít gờ nhô, trong khi FF cần một mặt phẳng che phủ toàn bộ. Dùng sai loại sẽ làm giảm hiệu quả bảo vệ.

Kết Luận: Đầu Tư Nhỏ, Lợi Ích Lớn

Việc trang bị flange face protection chỉ chiếm một phần rất nhỏ trong ngân sách dự án (thường dưới 1%), nhưng giá trị mang lại là không thể đo đếm. Nó bảo vệ bề mặt làm kín khỏi mọi rủi ro trong chuỗi cung ứng, từ nhà máy đến công trường, giúp giảm thiểu tối đa tình trạng rò rỉ và chi phí bảo trì không đáng có.

Đừng để một vết xước nhỏ làm gián đoạn cả một hệ thống vận hành nghìn tỷ. Hãy đảm bảo mọi mặt bích trong công trình của bạn đều được bảo vệ đúng quy chuẩn ngay từ hôm nay.
