Bích JIS 5K: Giải pháp kết nối tối ưu cho hệ thống đường ống áp lực thấp

Vì sao bích JIS 5K được sử dụng phổ biến trong hệ thống đường ống?

Trong kỹ thuật thi công đường ống, việc lựa chọn phụ kiện kết nối vừa đảm bảo an toàn vừa tối ưu chi phí là một bài toán cân não. Thực tế, nhiều hệ thống nước công nghiệp hoặc xử lý nước thải vận hành ở mức áp lực không quá lớn, nhưng nếu sử dụng các dòng bích chịu áp cao như JIS 10K hay 20K sẽ gây lãng phí vật tư đáng kể. Ngược lại, một sai lầm phổ biến tại công trình là lắp đặt sai chuẩn flange (ví dụ nhầm giữa JIS và ANSI), dẫn đến tình trạng lệch lỗ bu lông, buộc phải khoan lại hoặc thay mới, gây rò rỉ và đình trệ tiến độ.

Vấn đề thường nằm ở việc nhận diện sai tiêu chuẩn giữa JIS 5K, 10K và các hệ bích chuẩn Mỹ. Flange JIS 5K ra đời như một giải pháp chuyên biệt, đáp ứng hoàn hảo cho các phân khúc áp suất thấp. Tại thị trường Châu Á, đặc biệt là trong các dự án có sự đầu tư từ Nhật Bản, Hàn Quốc và Việt Nam, Flange JIS 5K gần như là lựa chọn "mặc định" cho các hệ thống phụ trợ, giúp đảm bảo sự đồng bộ kỹ thuật tuyệt đối và tiết kiệm ngân sách đầu tư.

Bích JIS 5K là gì?

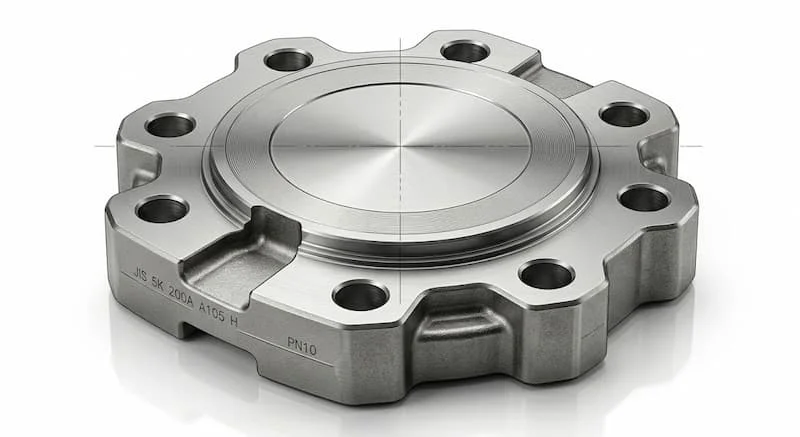

Bích JIS 5K là loại mặt bích được sản xuất theo tiêu chuẩn JIS (Japanese Industrial Standards) của Nhật Bản, với mức áp lực danh nghĩa là 5K. Ký hiệu "5K" biểu thị khả năng chịu được áp lực làm việc tối đa trong điều kiện tiêu chuẩn là khoảng 5 kgf/cm² (tương đương 0.5 MPa).

Tùy theo nhu cầu kỹ thuật, sản phẩm còn được gọi là flange JIS 5K hay Flange JIS 5K. Đây là dòng bích có thiết kế mỏng, trọng lượng nhẹ hơn các hệ bích 10K hay 20K, giúp giảm tải trọng lên toàn bộ hệ thống đường ống mà vẫn đảm bảo tính kín khít tại các mối nối.

Nguyên lý kết nối của Flange JIS 5K

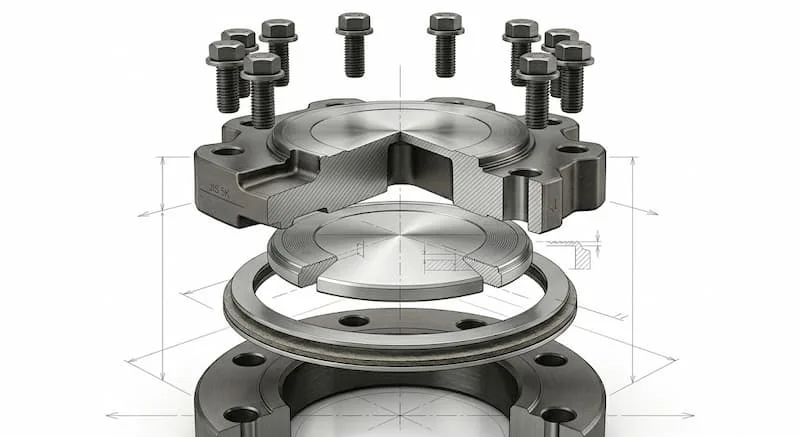

Nguyên lý hoạt động của Flange JIS 5K dựa trên cơ chế liên kết cơ khí thông qua hệ thống bu lông và gioăng làm kín. Cấu tạo cơ bản của một bộ mối nối bích bao gồm: thân flange (chế tạo từ thép hoặc inox), lỗ bu lông (được khoan chính xác theo tiêu chuẩn), gioăng làm kín (gasket) và bề mặt sealing.

Khi siết chặt các bu lông, lực ép sẽ nén gioăng nằm giữa hai mặt bích, điền đầy các khe hở siêu nhỏ trên bề mặt sealing để ngăn chặn lưu chất rò rỉ ra ngoài. Điểm ưu việt của việc dùng flange chính là tính linh động: bạn có thể dễ dàng tháo rời các đoạn ống để vệ sinh, kiểm tra hoặc thay thế van mà không cần cắt bỏ đường ống như phương pháp hàn trực tiếp.

Vì sao hệ thống áp lực thấp thường dùng JIS 5K?

Câu trả lời nằm ở tính kinh tế và kỹ thuật. JIS 5K có độ dày thành bích vừa đủ cho áp suất nhẹ, giúp hạ giá thành sản phẩm. Tuy nhiên, việc đồng bộ tiêu chuẩn JIS là bắt buộc; nếu bạn kết nối Flange JIS 5K với một thiết bị chuẩn ANSI, khoảng cách tâm lỗ bu lông sẽ bị lệch, khiến việc lắp đặt trở nên bất khả thi.

Các loại Flange JIS 5K phổ biến hiện nay

Dựa vào phương thức kết nối với ống, Flange JIS 5K được chia thành các loại chính sau:

1. Slip On JIS 5K Flange (Bích hàn trượt)

Đây là loại phổ biến nhất. Ống được đưa vào trong lỗ bích và hàn ở cả mặt trong lẫn mặt ngoài. Ưu điểm là dễ điều chỉnh độ dài ống và giá thành rất cạnh tranh.

2. Blind JIS 5K Flange (Bích đặc/bích mù)

Không có lỗ ở tâm, loại bích này dùng để bịt kín đầu ống hoặc các ngã rẽ chưa sử dụng đến, giúp chặn dòng lưu chất hoàn toàn.

3. Weld Neck JIS 5K Flange (Bích hàn cổ)

Có phần cổ dài để hàn đấu đầu với ống. Loại này chịu rung động và áp lực tốt hơn bích hàn trượt, thường dùng trong các vị trí nhạy cảm của hệ thống.

4. Threaded JIS 5K Flange (Bích ren)

Kết nối với ống bằng các bước ren bên trong lỗ bích. Loại bích này cực kỳ hữu ích cho các khu vực hạn chế hàn nóng (như hầm mỏ, kho xăng dầu áp lực thấp).

5. Socket Weld JIS 5K Flange (Bích hàn bọc đúc)

Thường dùng cho các đường ống đường kính nhỏ. Ống được chèn vào một khấc định vị bên trong bích và chỉ cần một mối hàn ở mặt ngoài.

Thông số kỹ thuật quan trọng của Flange JIS 5K

Để lựa chọn đúng Flange JIS 5K, kỹ sư cần đối chiếu sát sao với bảng thông số tiêu chuẩn JIS B2220:

• Kích thước danh định: DN15, DN20... lên đến DN600.

• Áp lực thử nghiệm: 5 kgf/cm².

• Vật liệu chế tạo:

  • Thép carbon (SS400, A105): Dùng cho nước cấp, dầu khí nhẹ.

  • Inox 304/316: Dùng cho môi trường hóa chất, thực phẩm, chống ăn mòn.

  • Gang: Dùng cho hệ thống phòng cháy chữa cháy hoặc thoát nước dân dụng.

Hậu quả của việc sai tiêu chuẩn: Một sai lệch chỉ 2-3mm ở khoảng cách tâm lỗ bu lông (P.C.D) giữa bích JIS và ANSI sẽ khiến bu lông không thể xuyên qua. Việc cố tình "đục khoét" lỗ bích tại hiện trường sẽ làm yếu cấu trúc chịu lực, dẫn đến nguy cơ nổ bích khi áp suất tăng đột ngột.

So sánh Flange JIS 5K với JIS 10K và ANSI flange

Khi nào nên chọn JIS 5K?

Bạn nên chọn JIS 5K cho các đường ống dẫn nước sinh hoạt, hệ thống thông gió (HVAC) hoặc các bồn chứa không áp. Nếu hệ thống có hiện tượng va đập thủy lực (thủy triều dâng, bơm áp cao), việc nâng cấp lên JIS 10K là cần thiết để đảm bảo hệ số an toàn.

Ưu điểm và nhược điểm của Flange JIS 5K

Ưu điểm:

• Tối ưu chi phí: Giá rẻ hơn khoảng 20-30% so với bích 10K cùng kích thước.

• Lắp đặt nhanh: Trọng lượng nhẹ giúp công nhân thao tác dễ dàng ở các vị trí trên cao.

• Độ phủ cao: Cực kỳ dễ tìm mua tại các đại lý vật tư điện nước tại Việt Nam.

Nhược điểm:

• Giới hạn áp suất: Hoàn toàn không thể dùng cho hơi nóng áp suất cao hoặc dầu cao áp.

• Khả năng chịu rung: Kém hơn các dòng bích dày, dễ bị biến dạng nếu hệ thống máy bơm rung lắc mạnh mà không có khớp nối mềm.

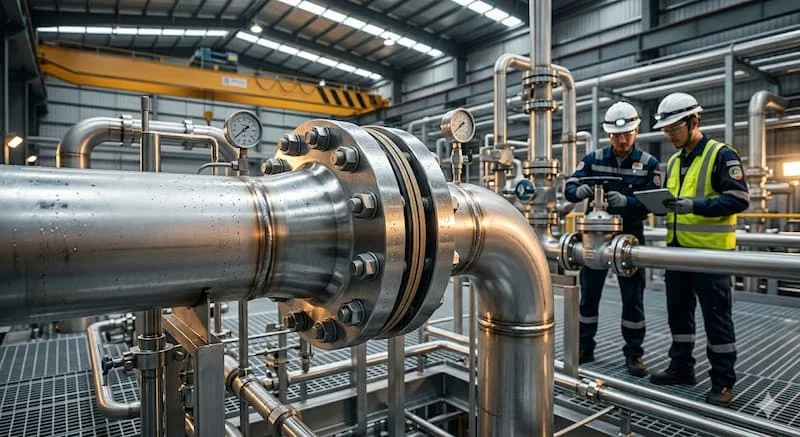

Flange JIS 5K được sử dụng trong những hệ thống nào?

Nhờ tính kinh tế, flange JIS B2220 chuẩn 5K hiện diện trong hầu hết các công trình hạ tầng tại Châu Á:

1. Hệ thống HVAC: Đường ống nước lạnh Chiller, tháp giải nhiệt.

2. Xử lý nước thải: Các bể sục khí, đường ống dẫn bùn áp lực thấp.

3. Nhà máy thực phẩm: Đường ống dẫn nước vệ sinh, nước giải khát (thường dùng bích inox).

4. Hàng hải: Các đường ống thông gió, thoát nước mạn tàu (nhờ tiêu chuẩn Nhật Bản rất phổ biến trong đóng tàu).

Nhiều dự án FDI từ Nhật Bản luôn yêu cầu khắt khe về việc dùng JIS flange để đảm bảo tính đồng bộ với thiết bị (máy bơm, van) nhập khẩu từ chính quốc, giúp việc bảo trì sau này không gặp rào cản về linh kiện thay thế.

Những sai lầm thường gặp khi sử dụng Flange JIS 5K

Dưới góc độ chuyên gia, chúng tôi ghi nhận các lỗi phổ biến tại công trường như sau:

• Ép áp: Dùng bích 5K cho hệ thống có áp suất vận hành 7-8 bar. Kết quả là bích bị cong vênh, gây hở gioăng.

• Lẫn lộn bu lông: JIS 5K thường dùng bu lông kích thước nhỏ hơn bích 10K. Việc dùng sai bu lông sẽ khiến lực siết không đạt chuẩn.

• Nhiễm chéo vật liệu: Lắp bích thép carbon vào ống inox mà không có lớp đệm ngăn cách, dẫn đến ăn mòn điện hóa, làm hỏng mối nối nhanh chóng.

Hướng dẫn chọn Flange JIS 5K đúng kỹ thuật

Để hệ thống vận hành êm ái, hãy tuân thủ checklist sau:

• Bước 1: Xác định áp lực (Nếu < 5 bar, JIS 5K là lựa chọn số 1).

• Bước 2: Đối chiếu tiêu chuẩn JIS (Kiểm tra P.C.D, số lỗ bu lông).

• Bước 3: Chọn vật liệu phù hợp với lưu chất (Nước dùng thép, hóa chất dùng inox).

• Bước 4: Kiểm tra độ dày mặt bích theo catalog nhà sản xuất.

• Bước 5: Yêu cầu chứng chỉ CO CQ (chứng minh nguồn gốc và chất lượng thép).

Checklist lắp đặt an toàn:

1. Vệ sinh sạch bề mặt sealing, không để dính cát hay rỉ sét.

2. Đặt gioăng đồng tâm với lỗ ống.

3. Siết bu lông theo sơ đồ đối xứng (hình sao) để lực ép đều.

4. Test áp suất hệ thống ở mức 1.5 lần áp suất làm việc trước khi lấp kín hoặc đưa vào vận hành.

Câu hỏi thường gặp về Flange JIS 5K

1. Flange JIS 5K chịu áp lực bao nhiêu?

Chịu được 5 kgf/cm² (khoảng 5 bar).

2. JIS 5K và JIS 10K có lắp vừa nhau không?

Không. Khoảng cách tâm lỗ bu lông và độ dày của chúng hoàn toàn khác nhau.

3. Bích JIS 5K có dùng cho hơi nóng được không?

Không khuyến khích. Hơi nóng thường có áp suất và nhiệt độ cao, nên dùng tối thiểu JIS 10K hoặc bích thép rèn chuyên dụng.

4. Có thể thay JIS flange bằng ANSI flange không?

Không thể lắp lẫn trực tiếp trừ khi sử dụng bích chuyển đổi hoặc khoan lại lỗ (không khuyến khích kỹ thuật).

Kết luận: Bích JIS 5K có phải lựa chọn phù hợp cho hệ thống của bạn?

Bích JIS 5K là giải pháp "ngon - bổ - rẻ" cho các hệ thống đường ống áp lực thấp. Nếu bạn đang thiết kế hệ thống cấp thoát nước dân dụng, HVAC hay các dây chuyền sản xuất nhẹ, đây chính là lựa chọn tối ưu nhất. Tuy nhiên, chìa khóa của sự bền bỉ nằm ở việc chọn đúng tiêu chuẩn kỹ thuật và vật liệu chất lượng.

Hãy luôn ưu tiên các sản phẩm có nguồn gốc rõ ràng và kiểm tra kỹ thông số trước khi lắp đặt để tránh những sự cố rò rỉ đáng tiếc.
