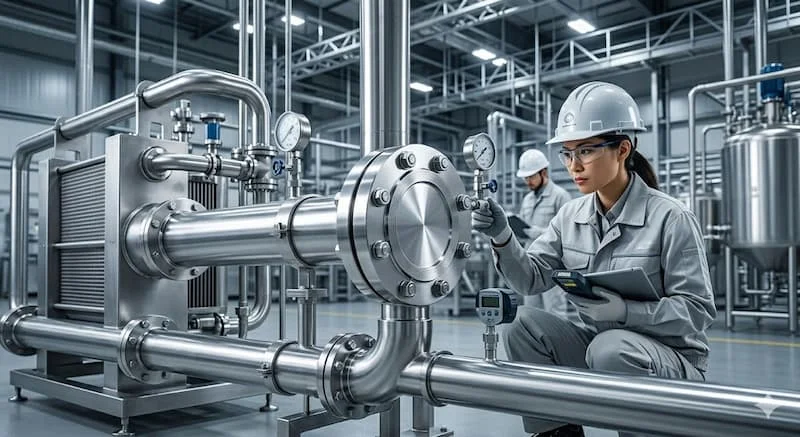

Inox Flange: Giải pháp chống ăn mòn tối ưu cho hệ thống đường ống công nghiệp

Vì sao inox flange được dùng rộng rãi trong công nghiệp?

Trong lĩnh vực thi công cơ điện và hạ tầng đường ống, một trong những nỗi ám ảnh lớn nhất của các kỹ sư là tình trạng ăn mòn kim loại. Hãy tưởng tượng một hệ thống đường ống dẫn hóa chất hoặc nước thải bị rò rỉ chỉ sau vài tháng vận hành do mặt bích thép thông thường bị gỉ sét. Tình trạng này không chỉ gây thất thoát lưu chất, ô nhiễm môi trường mà còn đẩy chi phí bảo trì lên con số khổng lồ, thậm chí làm đình trệ toàn bộ dây chuyền sản xuất.

Vấn đề nằm ở chỗ các loại vật liệu thép carbon truyền thống rất dễ bị oxy hóa khi tiếp xúc với độ ẩm cao, hóa chất hoặc môi trường muối biển. Chính vì vậy, mặt bích inox đã trở thành giải pháp cứu cánh và là tiêu chuẩn vàng cho các dự án đòi hỏi sự bền bỉ. Với khả năng chống ăn mòn vượt trội, stainless steel flange không chỉ đảm bảo độ kín khít tuyệt đối cho các mối nối mà còn mang lại giá trị thẩm mỹ và sự an tâm tuyệt đối về mặt kỹ thuật cho công trình.

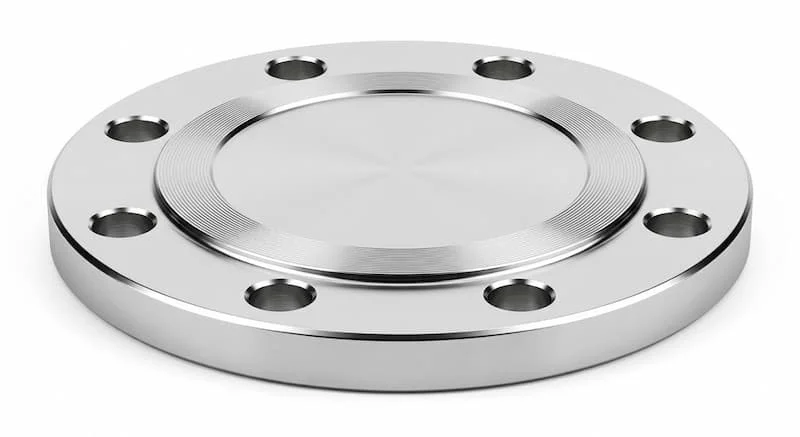

Inox flange là gì?

Inox flange là loại phụ kiện cơ khí được sản xuất từ thép không gỉ (Inox), dùng để kết nối các đoạn ống, van, máy bơm và các thiết bị khác trong hệ thống đường ống. Sản phẩm giúp tạo ra một liên kết chắc chắn, cho phép tháo lắp dễ dàng để bảo trì thông qua cơ chế siết bu lông. Các mác thép phổ biến được sử dụng bao gồm Inox 201, 304, và 316.

Thành phần cấu tạo của mặt bích inox thường bao gồm thân bích, các lỗ bu lông được phân bổ chính xác theo tiêu chuẩn kỹ thuật và bề mặt làm kín (sealing face). Nhờ hàm lượng Crom và Niken cao, sản phẩm hình thành một lớp màng bảo vệ tự nhiên trên bề mặt, giúp ngăn chặn sự xâm nhập của các tác nhân gây gỉ sét từ môi trường bên rộng.

Nguyên lý kết nối của mặt bích inox

Nguyên lý hoạt động của mặt bích inox dựa trên sự kết hợp của ba yếu tố: Áp lực siết bu lông, Gioăng làm kín (Gasket) và Bề mặt tiếp xúc (Sealing Face). Khi hai mặt bích được ép lại với nhau bằng bu lông, gioăng nằm ở giữa sẽ bị nén lại, điền đầy các khe hở siêu nhỏ trên bề mặt thép, từ đó ngăn chặn dòng lưu chất rò rỉ ra ngoài.

Vì sao inox chống ăn mòn tốt hơn thép carbon?

Bí mật nằm ở nguyên tố Crom trong thép không gỉ (tối thiểu 10.5%). Khi tiếp xúc với oxy, nó tạo thành lớp màng Crom oxit cực mỏng nhưng siêu bền, có khả năng tự phục hồi nếu bị trầy xước.

• Tại sao inox 316 chịu hóa chất tốt hơn 304? Inox 316 được bổ sung thêm nguyên tố Molypden (Mo), giúp nó có khả năng kháng lại clorua (muối) và các loại axit mạnh hiệu quả hơn hẳn mác 304.

• Môi trường biển: Đây là môi trường khắc nghiệt nhất với hàm lượng muối cao, nếu dùng thép thường hoặc inox 201, hiện tượng ăn mòn lỗ (pitting) sẽ xảy ra nhanh chóng, khiến mối nối bị hỏng chỉ sau một thời gian ngắn. Do đó, inox 316 là lựa chọn bắt buộc cho các giàn khoan và tàu biển.

Các loại mặt bích inox phổ biến hiện nay

Việc lựa chọn loại mặt bích phù hợp phụ thuộc vào áp suất và cách thức thi công của từng hệ thống cụ thể:

1. Weld Neck Inox Flange (Mặt bích cổ hàn)

Đây là loại weld neck flange inox cao cấp nhất, có phần cổ dài để hàn đấu đầu trực tiếp với ống. Nó có khả năng chịu áp lực cực cao và chống rung động tốt, thường dùng trong các hệ thống hơi áp suất lớn hoặc dẫn dầu khí.

2. Slip On Inox Flange (Mặt bích hàn trượt)

Sản phẩm có lỗ trong lớn hơn đường kính ống một chút để ống có thể trượt vào bên trong rồi mới hàn. Đây là loại được dùng nhiều nhất nhờ thi công đơn giản, chi phí thấp và dễ điều chỉnh độ dài ống.

3. Blind Inox Flange (Mặt bích đặc/mặt bích mù)

Loại bích này không có lỗ ở giữa, dùng để bịt kín đầu đường ống hoặc các vị trí chờ, giúp ngăn chặn dòng chảy một cách an toàn để phục vụ việc mở rộng hệ thống sau này.

4. Threaded Inox Flange (Mặt bích ren)

Kết nối với ống bằng các bước ren mà không cần hàn. Sản phẩm lý tưởng cho các đường ống nhỏ, áp lực thấp hoặc những khu vực dễ cháy nổ, nơi mà việc dùng nhiệt để hàn bị cấm nghiêm ngặt.

5. Socket Weld Inox Flange (Mặt bích hàn bọc đúc)

Ống được đưa vào một lỗ sâu trong mặt bích và chỉ hàn ở mặt ngoài. Loại này thường dùng cho các đường ống kích thước nhỏ nhưng yêu cầu áp lực làm việc cao hơn so với mặt bích hàn trượt.

Thông số kỹ thuật quan trọng của mặt bích inox

Khi lựa chọn mặt bích inox, sự chính xác về thông số kỹ thuật là yếu tố sống còn để đảm bảo an toàn cho toàn hệ thống:

• Kích thước (Size): Trải dài từ DN15 đến DN600 hoặc lớn hơn tùy theo yêu cầu dự án.

• Tiêu chuẩn (Standard): Phổ biến nhất tại Việt Nam là ANSI/ASME B16.5 (Mỹ), JIS (Nhật), DIN (Đức) và BS (Anh).

• Pressure Class (Cấp áp lực): Class 150, 300, 600, 900... hoặc PN10, PN16, PN25.

• Kiểu mặt bích (Facing):

  • RF (Raised Face): Có gờ, phổ biến nhất.

  • FF (Flat Face): Mặt phẳng hoàn toàn.

  • RTJ (Ring Type Joint): Có rãnh đặt vòng đệm kim loại cho áp lực siêu cao.

Tại sao phải chọn đúng tiêu chuẩn? Nhiều khách hàng nhầm lẫn giữa chuẩn JIS 10K và ANSI Class 150. Mặc dù chúng có vẻ giống nhau về kích thước ống, nhưng tâm lỗ bu lông và số lượng lỗ bu lông thường khác nhau. Nếu chọn sai tiêu chuẩn, bạn sẽ không thể lắp được bu lông xuyên qua hai mặt bích, buộc phải khoan lại hoặc thay mới, gây lãng phí rất lớn.

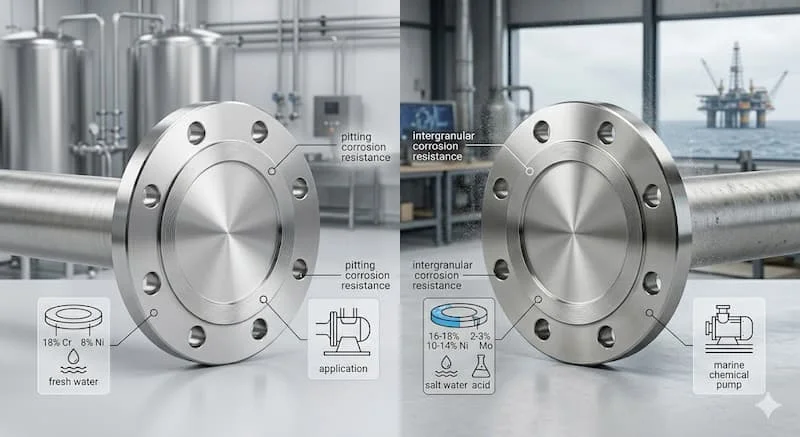

So sánh mặt bích inox 304 và mặt bích inox 316

Việc hiểu rõ sự khác biệt giữa hai loại mác thép này sẽ giúp bạn tối ưu hóa chi phí đầu tư:

Insight: Nếu hệ thống của bạn chỉ dẫn nước sạch công nghiệp, inox 304 là sự lựa chọn thông minh để tiết kiệm ngân sách. Tuy nhiên, nếu dẫn nước thải chứa tạp chất hóa học, hãy chọn inox 316 để tránh việc phải thay thế mặt bích chỉ sau 1-2 năm.

Ưu điểm và nhược điểm của mặt bích inox

Ưu điểm:

• Độ bền vĩnh cửu: Trong điều kiện môi trường phù hợp, mặt bích inox có thể tồn tại hàng chục năm mà không bị biến dạng.

• Vệ sinh & Thẩm mỹ: Bề mặt inox sáng bóng, dễ lau chùi, không bị bong tróc gỉ sét nên cực kỳ an toàn cho ngành thực phẩm và dược phẩm.

• Chịu nhiệt vượt trội: Inox giữ được độ cứng và khả năng chịu áp lực ngay cả ở nhiệt độ cao hoặc cực thấp.

Nhược điểm:

• Giá cao: So với thép carbon, giá mặt bích inox cao hơn đáng kể.

• Hiện tượng bó kẹt ren: Với loại mặt bích ren, inox rất dễ bị "cháy ren" khi siết quá nhanh nếu không dùng mỡ bôi trơn chuyên dụng.

Tại sao mặt bích inox vẫn có thể bị gỉ?

Nhiều người lầm tưởng "inox là không bao giờ gỉ". Thực tế, dưới góc độ chuyên gia, mặt bích inox vẫn có thể bị oxy hóa nếu:

1. Sử dụng inox giả/kém chất lượng: Các loại inox pha tạp chất hoặc có hàm lượng Crom thấp sẽ bị gỉ chỉ sau vài cơn mưa.

2. Sai mác thép: Dùng inox 304 cho môi trường nước biển (như ví dụ thực tế tại một số dự án đóng tàu ven biển), chỉ sau 6 tháng, bề mặt sẽ xuất hiện các vết đốm rỉ vàng và mục nát dần.

3. Nhiễm chéo: Trong quá trình thi công, nếu dùng chung dụng cụ (đá cắt, máy mài) của thép carbon cho inox, các hạt sắt sẽ bám vào bề mặt inox và gây gỉ sét tại điểm đó.

4. Môi trường hóa chất cực mạnh: Một số loại axit đậm đặc vượt quá ngưỡng chịu đựng của inox 316 cũng có thể phá hủy lớp màng bảo vệ.

Mặt bích inox được ứng dụng trong những ngành nào?

Nhờ những đặc tính ưu việt, stainless steel flange là thành phần không thể thiếu trong:

• Công nghiệp thực phẩm & Đồ uống: Nhà máy sữa, bia, nước giải khát yêu cầu bề mặt nhẵn mịn để chống vi khuẩn trú ngụ.

• Dược phẩm: Quy trình sản xuất thuốc đòi hỏi độ tinh khiết tuyệt đối, mặt bích inox đảm bảo không có tạp chất gỉ sét lẫn vào sản phẩm.

• Xử lý nước: Cả nước cấp và nước thải đều chứa các tác nhân ăn mòn, mặt bích inox giúp hệ thống vận hành liên tục không sự cố.

• Ngành hàng hải: Chế tạo tàu thủy, cầu cảng, giàn khoan dầu khí.

• Hệ thống HVAC: Trong các tòa nhà cao cấp, mặt bích inox dùng cho hệ thống chiller để đảm bảo độ bền và tính thẩm mỹ.

Những sai lầm thường gặp khi chọn mặt bích inox

Dưới đây là những lỗi phổ biến khiến các nhà thầu phải trả giá đắt:

1. Ham rẻ: Mua mặt bích không có chứng chỉ CO, CQ dẫn đến mua phải inox 201 được dán nhãn 304.

2. Sai Pressure Class: Lắp mặt bích Class 150 vào hệ thống có áp lực đột ngột lên tới 30 bar dẫn đến cong vênh, rò rỉ hoặc cháy nổ.

3. Quên gioăng làm kín phù hợp: Dùng bích inox nhưng lại dùng gioăng cao su chịu nhiệt kém cho hệ thống hơi nóng, khiến gioăng bị chảy và mất tác dụng làm kín.

Hướng dẫn chọn mặt bích inox đúng kỹ thuật

Để chọn được sản phẩm chuẩn xác nhất, hãy tuân theo checklist 6 bước sau:

• Bước 1: Xác định lưu chất (Nước, hóa chất hay hơi?) để chọn mác inox (304 hay 316).

• Bước 2: Chọn loại mặt bích dựa trên cách thi công (Hàn trượt, hàn cổ hay dùng ren?).

• Bước 3: Kiểm tra áp suất vận hành tối đa để chọn Class/PN phù hợp.

• Bước 4: Đối chiếu tiêu chuẩn của các thiết bị hiện có (Van, bơm) để chọn chuẩn ANSI, JIS hay DIN cho đồng bộ lỗ bu lông.

• Bước 5: Kiểm tra độ dày mặt bích và đường kính lỗ bu lông.

• Bước 6: Yêu cầu đầy đủ chứng chỉ chất lượng (CO CQ) và kết quả test thành phần kim loại nếu cần thiết.

Câu hỏi thường gặp về mặt bích inox

1. Mặt bích inox 304 và 316 khác nhau thế nào?

Chủ yếu là khả năng chống ăn mòn. Inox 316 có thêm Molypden nên chịu được muối và axit tốt hơn inox 304.

2. Mặt bích inox có bị gỉ không?

Có, nếu dùng sai mác thép trong môi trường hóa chất quá mạnh hoặc bị nhiễm bẩn sắt trong quá trình gia công.

3. Nên dùng mặt bích inox chuẩn ANSI hay JIS?

Phụ thuộc vào hệ thống bạn đang dùng. Nếu máy bơm và van của bạn chuẩn JIS (Nhật), bạn bắt buộc phải dùng mặt bích chuẩn JIS để lắp vừa.

4. Giá mặt bích inox phụ thuộc vào yếu tố nào?

Giá phụ thuộc vào: Trọng lượng (độ dày), mác thép (304 hay 316) và độ tinh xảo trong gia công bề mặt.

Inox flange có phải lựa chọn tối ưu cho hệ thống của bạn?

Tổng kết lại, mặt bích inox là một khoản đầu tư xứng đáng cho bất kỳ hệ thống đường ống chuyên nghiệp nào. Dù chi phí ban đầu cao hơn thép, nhưng lợi ích về độ bền, tính an toàn và khả năng chống ăn mòn mà nó mang lại sẽ giúp bạn tiết kiệm được rất nhiều chi phí vận hành và sửa chữa trong tương lai.

Chọn đúng loại mặt bích inox không chỉ là một công việc kỹ thuật, đó còn là cách bạn bảo vệ uy tín công trình của chính mình.

Rất mong các bạn quan tâm và theo dõi tank.vn để cập nhật thông tin mới nhất về inox flange!
