Ciocca Flange: Giải pháp kết nối tối ưu cho hệ thống thủy lực áp suất cao

Vì sao Ciocca flange được dùng nhiều trong hệ thống thủy lực?

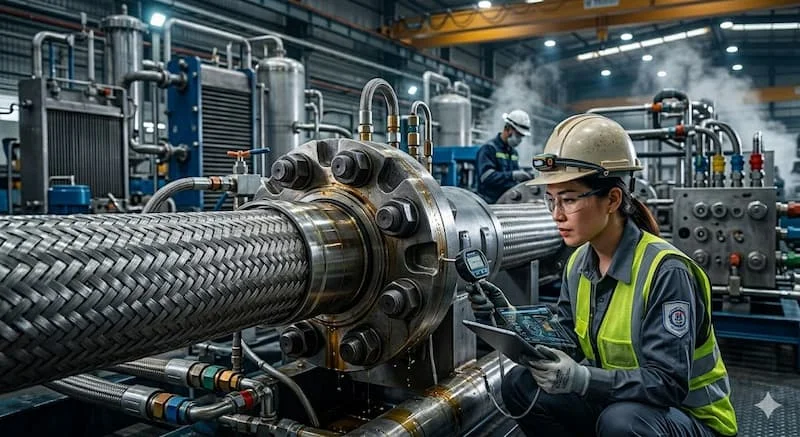

Trong vận hành thực tế, các hệ thống truyền động thủy lực (hydraulic transmission) thường xuyên phải đối mặt với bài toán áp suất cực lớn. Một sai sót nhỏ trong việc lựa chọn linh kiện kết nối có thể dẫn đến những tình trạng nghiêm trọng: dầu thủy lực rò rỉ làm sụt giảm công suất, hoặc nguy hiểm hơn là hiện tượng nứt, bung mối nối khi áp lực đạt đỉnh. Những sự cố này không chỉ gây tổn thất về tài chính mà còn đe dọa an toàn lao động tại công trường.

Hệ thống thủy lực hiện đại đòi hỏi sự khít khao và độ bền cơ khí ở mức tuyệt đối. Đó là lý do vì sao Ciocca mặt bích trở thành sự lựa chọn ưu tiên của các kỹ sư trên toàn thế giới. Đây là dòng phụ kiện công nghiệp (industrial hydraulic fittings) chuyên dụng, được thiết kế để chịu đựng các xung áp suất và rung động mạnh mà các loại mặt bích thông thường khó lòng đáp ứng. Việc sử dụng sae flange hay hydraulic flange từ thương hiệu uy tín như Ciocca chính là cách bảo vệ hệ thống khỏi những rủi ro rò rỉ dầu không đáng có.

Ciocca flange là gì?

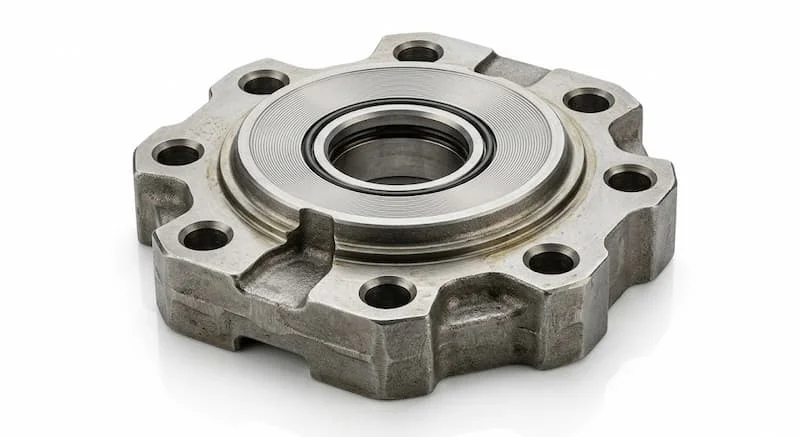

Ciocca flange là dòng mặt bích công nghiệp cao cấp được sản xuất bởi Ciocca S.p.A (Ý), chuyên dùng để kết nối ống và các thiết bị trong hệ thống thủy lực áp lực cao. Sản phẩm tuân thủ nghiêm ngặt các tiêu chuẩn quốc tế như SAE J518, ISO 6162 và CETOP, đảm bảo khả năng tương thích hoàn hảo với các hệ thống truyền động phức tạp.

Xuất xứ từ cái nôi cơ khí chính xác Italy, các dòng mặt bích này bao gồm nhiều biến thể như SAE flange, Split flange (mặt bích rời), CETOP flange và các loại đầu nối bơm (pump connector). Nhờ quy trình kiểm soát chất lượng khắt khe, Ciocca mang lại sự tin cậy tối đa cho các kết nối cơ khí trong môi trường công nghiệp nặng.

Nguyên lý hoạt động của mặt bích Ciocca

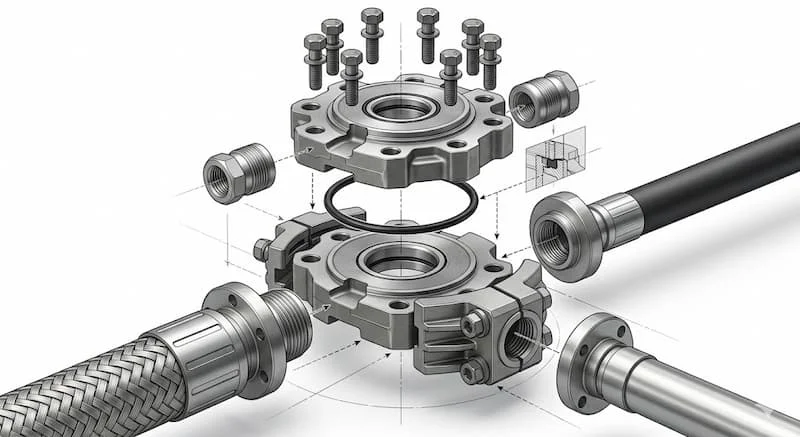

Cơ chế hoạt động của mặt bích Ciocca dựa trên sự kết hợp hoàn hảo giữa lực siết cơ học và vật liệu làm kín. Khác với các mối nối ren dễ bị lỏng do rung động, mặt bích thủy lực sử dụng bộ bốn bu lông cường độ cao để tạo lực ép đồng đều lên bề mặt tiếp xúc.

Bên trong kết nối là một gioăng (sealing O-ring) được đặt trong rãnh gia công chính xác. Khi siết bu lông theo đúng torque quy định, gioăng sẽ bị nén lại, tạo thành một rào cản kín khít hoàn toàn trước áp lực dầu. Hệ thống kẹp (clamp) giúp cố định vị trí, giúp mối nối không chỉ chịu được áp suất tĩnh mà còn hấp thụ tốt các rung động cơ khí phát sinh trong quá trình vận hành máy.

Tại sao hệ thống thủy lực cần flange chuyên dụng?

Hệ thống thủy lực thường vận hành ở áp suất từ vài trăm đến hàng ngàn PSI. Các mối nối ren thông thường dễ bị rò rỉ tại đỉnh ren hoặc bị biến dạng dưới áp lực cao. Trong khi đó, sae flange phân bổ lực lên bề mặt lớn hơn, giảm ứng suất tập trung và cho phép tháo lắp bảo trì dễ dàng mà không cần xoay toàn bộ đường ống.

Các loại mặt bích Ciocca  phổ biến hiện nay

Dưới đây là các dòng sản phẩm chủ lực mà Ciocca cung cấp cho thị trường toàn cầu:

1. SAE Flange (Tiêu chuẩn J518)

Đây là dòng sản phẩm phổ biến nhất, được thiết kế theo chuẩn Mỹ. SAE Flange của Ciocca chia làm hai dòng chính: Code 61 (áp suất tiêu chuẩn) và Code 62 (áp suất cao).

2. Split Flange (Mặt bích rời)

Dòng này cho phép kỹ thuật viên lắp đặt mặt bích vào ống sau khi ống đã được gia công đầu. Thiết kế dạng hai nửa (halves) giúp việc thi công nhanh chóng và cực kỳ linh hoạt trong không gian hẹp.

3. CETOP Flange

Sản phẩm tuân theo tiêu chuẩn của Ủy ban Châu Âu về Truyền động Thủy lực và Khí nén. Loại bích này thường xuất hiện trong các dây chuyền máy móc sản xuất từ Châu Âu.

4. Pump Connector Flange

Được thiết kế đặc biệt để kết nối trực tiếp vào cổng hút hoặc cổng xả của bơm thủy lực, giúp giảm thiểu rung động từ động cơ truyền sang đường ống.

5. Stainless Steel Ciocca Flange

Sử dụng vật liệu thép không gỉ (AISI 316L), dòng này dành riêng cho các môi trường khắc nghiệt, chống ăn mòn hóa chất hoặc dùng trong ngành hàng hải (marine hydraulic).

Thông số kỹ thuật quan trọng của mặt bích Ciocca

Việc nắm vững các thông số kỹ thuật là điều kiện tiên quyết để đảm bảo hiệu quả vận hành:

• Pressure Rating (Áp suất định mức): Thường chia làm hai cấp độ chính là 3000 PSI (Series 3000) và 6000 PSI (Series 6000).

• Tiêu chuẩn quốc tế: SAE J518, ISO 6162-1/2, đảm bảo tính lắp lẫn trên toàn cầu.

• Vật liệu (Material): Thép carbon chất lượng cao (thường được mạ kẽm hoặc phosphat để chống gỉ) và thép không gỉ 316L.

• Kích thước (Size): Trải dài từ 1/2" đến 5" tùy theo mã sản phẩm.

Vì sao phải chọn đúng pressure class?

Nếu bạn lắp một mặt bích Series 3000 vào hệ thống yêu cầu áp suất 6000 PSI, rủi ro nổ mặt bích hoặc đứt bu lông là cực kỳ cao. Ngược lại, việc dùng sai "bolt pattern" (mẫu lỗ bu lông) sẽ khiến bạn không thể lắp ráp được do sự khác biệt nhỏ về khoảng cách giữa các tâm lỗ giữa Code 61 và Code 62.

So sánh mặt bích Ciocca  với flange công nghiệp thông thường

Insight: Trong hệ thống dầu thủy lực, lưu chất có độ nhớt và áp suất lớn. Việc sử dụng mặt bích thông thường sẽ gây ra hiện tượng "đổ mồ hôi" dầu tại mối nối, lâu ngày dẫn đến hỏng hóc toàn hệ thống. Đầu tư vào mặt bích Ciocca là đầu tư vào sự ổn định lâu dài.

Ưu điểm và nhược điểm của mặt bích Ciocca

Ưu điểm:

• Chịu áp lực vượt trội: Thiết kế tối ưu cho các ứng dụng nặng.

• Độ kín khít cao: Cơ chế sealing O-ring loại bỏ hoàn toàn rủi ro rò rỉ.

• Dễ dàng bảo trì: Cho phép tháo rời nhanh chóng mà không cần cắt hay hàn lại đường ống.

• Chống rung hiệu quả: Kết nối 4 bu lông giữ vững cấu trúc ngay cả khi máy vận hành ở cường độ cao.

Nhược điểm:

• Chi phí: Giá thành cao hơn các loại fitting phổ thông.

• Yêu cầu kỹ thuật: Người lắp đặt cần có kiến thức về tiêu chuẩn SAE để chọn đúng linh kiện thay thế.

Mặt bích Ciocca được sử dụng trong những ngành nào?

Nhờ khả năng vận hành bền bỉ, mặt bích Ciocca hiện diện trong hầu hết các ngành công nghiệp nặng:

• Hydraulic Power Units (HPU): Trạm nguồn thủy lực điều khiển các cơ cấu chấp hành.

• Máy ép thủy lực: Nơi yêu cầu áp lực nén lên đến hàng trăm tấn.

• Máy công trình: Hệ thống tay cẩu, gầu múc của máy xúc, máy đào.

• Dầu khí và Khai thác mỏ: Các thiết bị khoan, cắt đá vận hành bằng áp lực dầu.

• Marine Hydraulic System: Hệ thống lái, tời neo trên tàu biển (thường dùng bản thép không gỉ).

Trong ngành công nghiệp thủy lực (hydraulic industry), SAE flange không chỉ là một phụ kiện; nó là thành phần đảm bảo sự liền mạch của dòng chảy năng lượng. Một sai sót nhỏ trong việc chọn pressure rating có thể khiến toàn bộ hệ thống dừng hoạt động, gây thiệt hại kinh tế lớn.

Những sai lầm thường gặp khi chọn mặt bích Ciocca

• Chọn sai mã Code: Nhầm lẫn giữa Code 61 (3000 PSI) và Code 62 (6000 PSI) là lỗi phổ biến nhất. Dù cùng kích thước định danh nhưng độ dày và khoảng cách lỗ bu lông hoàn toàn khác nhau.

• Dùng sai vật liệu: Sử dụng mặt bích thép carbon cho môi trường tiếp xúc axit hoặc nước biển sẽ khiến linh kiện bị mục nát nhanh chóng.

• Không kiểm tra tính tương thích (Compatibility): Các hãng sản xuất khác nhau có thể có sai số nhỏ, hãy luôn ưu tiên sử dụng đồng bộ phụ kiện từ một thương hiệu uy tín như Ciocca.

• Ham rẻ: Sử dụng hàng thay thế không rõ nguồn gốc thường dẫn đến hiện tượng nứt thân flange khi gặp xung áp suất.

Hướng dẫn chọn mặt bích Ciocca đúng kỹ thuật

Để hệ thống vận hành an toàn, hãy tuân theo checklist chọn lọc sau:

1. Xác định áp suất: Hệ thống của bạn chạy ở bao nhiêu bar hoặc PSI?

2. Kiểm tra tiêu chuẩn: Bạn cần chuẩn SAE (Mỹ) hay CETOP (Châu Âu)?

3. Chọn vật liệu: Môi trường có tính ăn mòn không? (Carbon steel hay Stainless steel?)

4. Đo đạc Bolt Pattern: Xác định chính xác khoảng cách giữa các lỗ bu lông.

5. Kiểm tra bề mặt Sealing: Đảm bảo rãnh O-ring và bề mặt làm kín nhẵn mịn, không tì vết.

6. Hồ sơ pháp lý: Luôn yêu cầu chứng chỉ xuất xứ (CO) và chứng chỉ chất lượng (CQ) từ nhà cung cấp.

Checklist lắp đặt an toàn:

• Siết bu lông theo sơ đồ đối xứng (hình sao).

• Sử dụng cờ lê lực để đạt đúng giá trị torque yêu cầu.

• Kiểm tra sự đồng trục (alignment) trước khi siết.

• Thực hiện test áp lực ở mức 1.5 lần áp suất làm việc trước khi vận hành chính thức.

Câu hỏi thường gặp về mặt bích Ciocca

1. Mặt bích Ciocca  thuộc tiêu chuẩn nào?

Chủ yếu tuân theo chuẩn SAE J518, ISO 6162 và CETOP.

2. Mặt bích Ciocca có phải SAE flange không?

Đúng, Ciocca là nhà sản xuất hàng đầu các dòng SAE flange chất lượng cao từ Ý.

3. Mặt bích Ciocca chịu áp lực bao nhiêu?

Tùy dòng sản phẩm, phổ biến nhất là 3000 PSI (210 bar) và 6000 PSI (420 bar).

4. Nên dùng inox hay carbon steel flange?

Inox dành cho môi trường ăn mòn hoặc thực phẩm/hàng hải. Carbon steel phổ biến cho các máy móc công nghiệp thông thường để tiết kiệm chi phí.

Kết luận: Ciocca flange có phải giải pháp phù hợp cho hệ thống áp lực cao?

Với bề dày kinh nghiệm từ Italy, Mặt bích Ciocca không chỉ mang lại độ bền cơ học vượt trội mà còn đảm bảo tính an toàn tuyệt đối cho mọi hệ thống thủy lực áp suất cao. Việc chọn đúng tiêu chuẩn hydraulic flange chính là chìa khóa để giảm thiểu rò rỉ, bảo vệ môi trường và nâng cao tuổi thọ máy móc.

Đầu tư vào chất lượng ngay từ đầu sẽ giúp bạn tránh được những chi phí sửa chữa đắt đỏ về sau. Hãy đảm bảo rằng hệ thống của bạn được vận hành bởi những kết nối tin cậy nhất từ Ciocca.
