Mặt bích RF là gì? Giải pháp tối ưu cho hệ thống đường ống áp lực cao

Trong thiết kế hệ thống đường ống (piping system) công nghiệp, việc đảm bảo độ kín khít tại các điểm kết nối là yếu tố sống còn. Một trong những câu hỏi phổ biến nhất mà các kỹ sư và nhà thầu thường đặt ra là mặt bích RF là gì và tại sao nó lại trở thành tiêu chuẩn mặc định cho các ứng dụng áp lực cao. Giữa hàng loạt các kiểu mặt bích như FF (Flat Face) hay RTJ (Ring Type Joint), RF flange nổi lên như một giải pháp cân bằng hoàn hảo giữa hiệu suất làm kín, chi phí và sự linh hoạt trong lắp đặt.

Vì sao mặt bích RF được dùng phổ biến trong hệ thống công nghiệp?

Thực tế thi công cho thấy, rò rỉ lưu chất tại vị trí kết nối flange là cơn ác mộng đối với bất kỳ nhà máy nào. Đặc biệt trong các hệ thống hơi nóng (steam), hóa chất ăn mòn hoặc dầu khí áp lực cao, một điểm rò rỉ nhỏ cũng có thể dẫn đến cháy nổ hoặc dừng máy toàn bộ dây chuyền.

Tình huống thực tế:

Khi vận hành hệ thống ở áp suất Class 300 hoặc Class 600, lực nén lên gioăng (gasket) cần phải cực lớn để thắng được áp suất đẩy của lưu chất. Nếu sử dụng mặt bích phẳng (FF), lực siết bulong bị phân tán trên toàn bộ bề mặt rộng lớn, khiến áp lực tại điểm tiếp xúc không đủ để tạo ra độ kín tuyệt đối.

Vấn đề thường gặp:

• Rò rỉ môi chất: Do chọn sai kiểu mặt flange dẫn đến lực ép gasket không tập trung.

• Dùng sai gasket: Lắp gasket không phù hợp với bề mặt raised face flange gây ra hiện tượng rách hoặc trượt gioăng.

• Hỏng hóc thiết bị: Sai lầm trong việc kết nối các tiêu chuẩn khác nhau gây ứng suất dư làm nứt vỡ mặt bích.

Chính nhờ khả năng tập trung lực nén và tương thích tốt với nhiều loại gasket hiện đại, mặt bích RF đã trở thành "trái tim" của các hệ thống dẫn lưu chất công nghiệp hiện nay.

Mặt bích RF là gì?

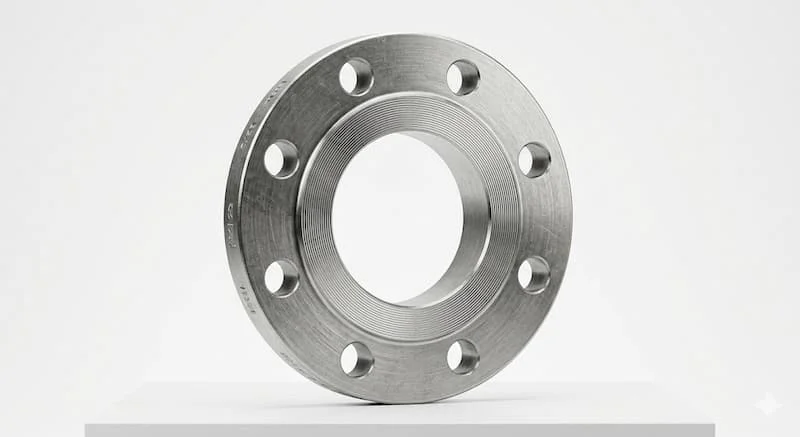

RF là viết tắt của Raised Face (Mặt nhô cao). Đây là kiểu hoàn thiện bề mặt phổ biến nhất được áp dụng cho các loại piping flange.

Đặc điểm nhận diện:

Khi nhìn vào mặt cắt ngang của một RF flange, bạn sẽ thấy phần diện tích xung quanh lỗ ống nhô lên hẳn so với phần rìa ngoài. Theo tiêu chuẩn ASME B16.5, chiều cao phần nhô này thường là 1/16 inch (khoảng 1.6mm) cho các Class 150/300 và tăng lên 1/4 inch (khoảng 6.4mm) cho các Class từ 400 trở lên.

Nguyên lý sealing của RF flange hoạt động như thế nào?

Nguyên lý làm kín của mặt bích RF dựa trên quy luật vật lý về áp suất: Áp suất = Lực / Diện tích.

1. Tập trung contact stress: Do bề mặt làm kín nhô cao và có diện tích nhỏ hơn so với toàn bộ mặt bích, toàn bộ lực siết từ các bulong sẽ được tập trung vào một phạm vi hẹp. Điều này tạo ra ứng suất tiếp xúc (contact stress) cực lớn lên gasket.

2. Gasket compression: Dưới lực nén tập trung, gioăng sẽ biến dạng và điền đầy vào các rãnh răng cưa siêu nhỏ (serrated finish) trên mặt bích, tạo ra rào cản ngăn lưu chất thoát ra ngoài.

3. Khả năng chịu áp vượt trội: RF flange chịu áp tốt hơn hẳn kiểu FF vì nó triệt tiêu được hiện tượng lực siết bị "loãng". Nó giúp hệ thống duy trì độ kín ngay cả khi có sự giãn nở nhiệt hoặc rung động cơ khí.

Cấu tạo và thông số kỹ thuật chuyên sâu của mặt bích RF

Cấu tạo của một raised face flange không chỉ đơn thuần là một miếng thép nhô cao mà tuân thủ các quy tắc cơ khí chính xác:

• Raised Face (Mặt nhô): Là khu vực tiếp xúc trực tiếp với gasket. Bề mặt này thường được gia công các đường vân tròn (concentric) hoặc xoắn ốc (phonographic) để "cắn" chặt vào gioăng.

• Surface Finish: Độ nhám bề mặt thường đạt từ 125 đến 250 micro-inch. Độ nhám này cực kỳ quan trọng; nếu quá nhẵn, gasket dễ bị trượt; nếu quá thô, lưu chất sẽ rò rỉ qua các khe rãnh.

• Bolt Holes: Số lượng lỗ bulong tăng dần theo kích thước đường ống và cấp áp suất (Class) để đảm bảo lực ép đồng đều.

Các loại mặt bích RF phổ biến hiện nay

Dựa trên cách kết nối với ống và vật liệu, chúng ta có các dòng sản phẩm chính:

Theo kiểu kết nối

• Slip On RF: Mặt bích rỗng, trượt lên ống rồi hàn. Phổ biến vì dễ lắp đặt.

• Weld Neck RF: Có cổ dài để hàn đối đầu. Đây là loại chịu áp suất và nhiệt độ tốt nhất.

• Blind RF: Mặt bích mù có mặt nhô cao, dùng để bịt đầu ống áp lực.

• Threaded RF: Nối ren, dùng cho các vị trí không được phép hàn.

Theo vật liệu và tiêu chuẩn

• Vật liệu: Thép carbon (A105) cho ứng dụng thông thường, Inox (SS304, SS316) cho môi trường ăn mòn, và thép mạ kẽm cho hệ thống nước.

• Tiêu chuẩn: Phổ biến nhất là ANSI RF (Mỹ), theo sau là JIS RF (Nhật) và DIN RF (Đức). Lưu ý rằng các tiêu chuẩn này không thể lắp lẫn do khác biệt về PCD (đường kính tâm lỗ bulong).

So sánh RF flange và FF flange: Lựa chọn nào tối ưu?

Việc nhầm lẫn giữa RF vs FF flange là nguyên nhân hàng đầu gây ra các sự cố hỏng hóc thiết bị khi lắp đặt.

Insight kỹ thuật: RF flange phù hợp với hầu hết các ống thép rèn. Tuy nhiên, khi kết nối với các thiết bị bằng gang (cast iron) như bơm hoặc van gang, người ta ưu tiên dùng FF flange. Lý do là vì nếu dùng mặt RF siết vào mặt gang, momen uốn tạo ra có thể làm nứt vỡ tai bích của thiết bị gang.

Vì sao RF flange là "cặp bài trùng" của hệ thống áp lực cao?

Trong các hệ thống có áp suất từ Class 300 trở lên, mặt bích RF thường được kết hợp với Spiral Wound Gasket (gioăng xoắn thép).

Phần mặt nhô cao của RF cung cấp không gian lý tưởng để vòng xoắn kim loại của gasket được nén lại một cách tối đa. Sự kết hợp này tạo ra một "seal" cơ khí cực kỳ bền bỉ, chịu được sự thay đổi nhiệt độ đột ngột (thermal shock) và áp suất cực cao mà không bị thổi bay (blowout).

Ứng dụng thực tế của mặt bích RF

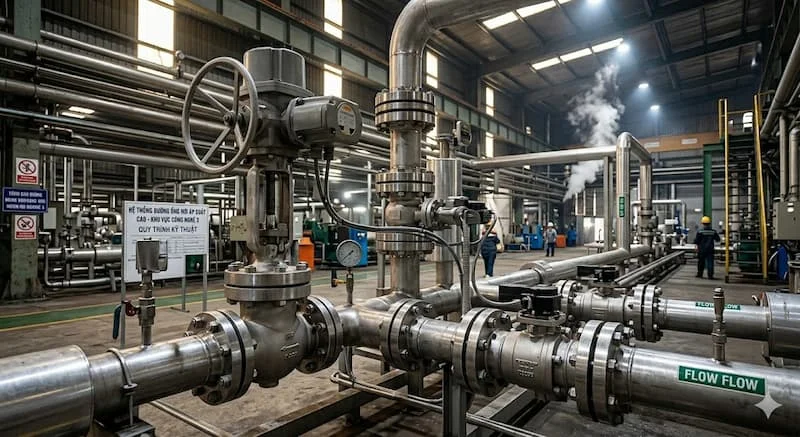

Sản phẩm này xuất hiện trong hầu hết các phân đoạn của chuỗi giá trị công nghiệp:

• Dầu khí & Hóa chất: Kết nối các bồn chứa, tháp chưng cất và đường ống dẫn dung môi.

• Nhiệt điện & Hơi nóng: Sử dụng mặt bích RF cho đường ống steam dẫn từ lò hơi (boiler) đến tua-bin.

• Hệ thống HVAC: Kết nối các chiller và bơm công nghiệp quy mô lớn.

• Xử lý nước: Dùng cho các trạm bơm tăng áp cấp thành phố.

Những sai lầm phổ biến và lưu ý lắp đặt

1. Dùng gasket FF cho mặt bích RF: Gasket FF có diện tích quá lớn, khi lắp vào mặt RF, phần diện tích thừa bên ngoài không được ép sẽ gây lãng phí và làm giảm hiệu quả nén tại vùng nhô cao.

2. Lắp RF với FF sai cách: Tuyệt đối không siết quá lực khi kết nối mặt RF của ống thép vào mặt FF của van gang vì sẽ gây gãy mặt bích gang. Trong trường hợp này, nên tiện phẳng mặt RF thành mặt FF trước khi lắp.

3. Siết bulong không đều: Phải siết theo sơ đồ hình sao (star pattern) để đảm bảo gasket được nén phẳng đều, tránh hiện tượng vênh mặt bích gây rò rỉ cục bộ.

Checklist chọn mặt bích RF đúng kỹ thuật

Để hệ thống vận hành ổn định, hãy kiểm tra các bước sau:

• Bước 1: Áp lực hệ thống: Xác định Class (150, 300, 600...) để chọn độ dày bích và chiều cao mặt nhô phù hợp.

• Bước 2: Vật liệu: Chọn thép carbon cho hơi nước, inox cho thực phẩm/hóa chất.

• Bước 3: Gasket tương thích: Ưu tiên Spiral Wound Gasket cho áp cao và Non-asbestos cho áp trung bình.

• Bước 4: Tiêu chuẩn kết nối: Đảm bảo toàn hệ thống dùng chung 1 tiêu chuẩn (ANSI hoặc JIS) để khớp lỗ bulong.

FAQ: Câu hỏi thường gặp về mặt bích RF

1. Mặt bích RF là gì,có ý nghĩa gì?

Là mặt bích có phần bề mặt tiếp xúc làm kín được gia công nhô cao hơn phần thân bích để tập trung áp suất nén lên gioăng.

2. Có thể lắp mặt bích RF với FF không?

Có thể, nhưng cần cẩn thận. Nếu một bên là gang (cast iron), khuyến cáo nên dùng cả hai bên mặt FF để tránh nứt vỡ thiết bị.

3. Gasket nào tốt nhất cho RF flange?

Đối với áp lực cao, Spiral Wound Gasket là tốt nhất. Đối với áp lực thấp hơn, có thể dùng gioăng cao su hoặc gioăng không amiăng loại ring gasket (chỉ phủ phần mặt nhô).

Kết luận: Chọn đúng mặt bích RF giúp hệ thống kín và bền hơn

Hiểu rõ mặt bích RF là gì và nguyên lý vận hành của nó là bước đầu tiên để xây dựng một hệ thống đường ống an toàn. Với khả năng tập trung lực ép vượt trội và sự đa dạng về chủng loại, RF flange chính là giải pháp hàng đầu cho các thách thức về áp lực và rò rỉ trong công nghiệp hiện đại.

Đừng để một sai lầm nhỏ trong việc chọn kiểu mặt bích làm ảnh hưởng đến tiến độ và sự an toàn của công trình. Hãy luôn tuân thủ các checklist kỹ thuật và chọn nhà cung cấp uy tín để có được những sản phẩm đạt chuẩn ASME/ANSI tốt nhất.
