Mặt bích cọc ly tâm: Chi tiết kỹ thuật cốt lõi quyết định độ bền vững móng cọc

Trong thi công nền móng hiện đại, việc sử dụng cọc bê tông ly tâm dự ứng lực (PHC/PC) đã trở thành tiêu chuẩn vàng nhờ khả năng chịu tải vượt trội. Tuy nhiên, một hệ thống móng chỉ thực sự an toàn khi các điểm nối được xử lý hoàn hảo. Đó là lý do bích cọc ly tâm đóng vai trò là "chìa khóa" kỹ thuật quan trọng nhất. Dù chỉ chiếm một tỷ lệ nhỏ trong tổng chi phí, nhưng nếu mặt bích cọc PHC bị lỗi hoặc kém chất lượng, toàn bộ cấu trúc công trình có thể đối mặt với rủi ro lệch tâm hoặc nứt gãy mối nối khi ép tải lớn.

Vì sao bích cọc ly tâm quyết định độ ổn định của móng cọc?

Trong các công trình cao tầng hoặc hạ tầng quy mô lớn, chiều sâu tầng đất tốt thường nằm rất xa mặt đất, buộc các kỹ sư phải thực hiện phương án nối nhiều đoạn cọc để đạt được chiều dài thiết kế. Lúc này, bích cọc ly tâm trở thành điểm tiếp giáp trực tiếp giữa các đoạn cọc.

Tình huống thực tế thường gặp:

Khi tiến hành ép cọc với tải trọng hàng trăm tấn, nếu bề mặt bích không phẳng hoặc vật liệu thép không đạt chuẩn, hiện tượng lệch tâm sẽ xảy ra ngay lập tức. Chỉ cần một sai lệch vài milimet tại mối nối, áp lực truyền xuống sẽ không còn đi theo trục thẳng đứng, dẫn đến ứng suất uốn cục bộ làm nứt đầu cọc.

Hậu quả của việc coi nhẹ chi tiết mặt bích:

• Nứt mối nối: Gây thấm rỉ, ăn mòn cốt thép dự ứng lực bên trong cọc.

• Sai lệch trục cọc: Làm giảm đáng kể khả năng chịu tải thực tế so với tính toán.

• Rủi ro sụt lún: Công trình không đạt độ ổn định dài hạn do hệ móng bị khiếm khuyết ngay từ giai đoạn lắp đặt.

Do đó, hiểu rõ và lựa chọn đúng loại bích nối cọc chất lượng không chỉ là yêu cầu kỹ thuật mà còn là bài toán bảo hiểm cho tuổi thọ của toàn bộ dự án.

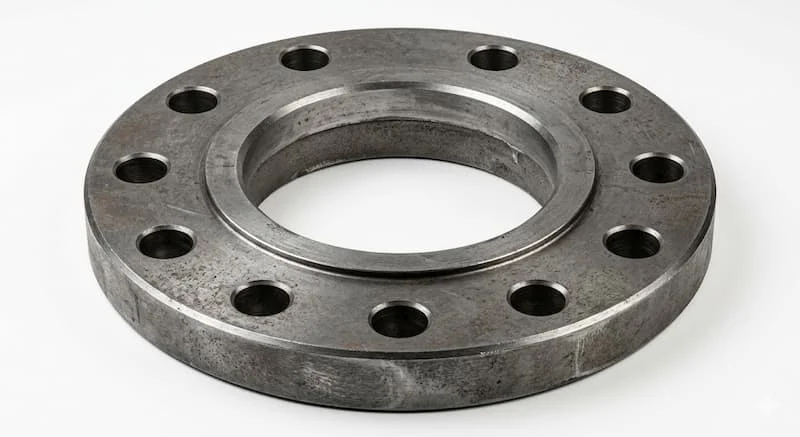

Mặt bích cọc ly tâm là gì?

Mặt bích cọc ly tâm là một chi tiết cơ khí bằng thép đặc chủng, được gắn cố định vào hai đầu của cọc bê tông ly tâm (PHC, PC) trong quá trình sản xuất tại nhà máy. Đây là bộ phận trung gian thực hiện chức năng liên kết các đoạn cọc đơn lẻ thành một cây cọc dài hoàn chỉnh thông qua phương pháp hàn hoặc bắt bulong.

Cấu tạo và vai trò chính:

1. Truyền tải lực: Chuyển tiếp áp lực dọc trục từ máy ép cọc sang thân cọc và từ đoạn cọc trên xuống đoạn cọc dưới một cách liên tục.

2. Giữ đồng tâm: Đảm bảo trục của hai đoạn cọc trùng khít với nhau, triệt tiêu các momen uốn ngoài ý muốn.

3. Tăng độ ổn định: Tạo thành một khối thống nhất, giúp cọc chịu được các rung động và tác động cơ học trong quá trình thi công và vận hành.

Nguyên lý làm việc của mặt bích trong hệ cọc ly tâm

Về mặt vật lý, bích cọc ly tâm hoạt động dựa trên nguyên lý truyền tải trọng dọc trục (Axial Load Transfer). Khi máy ép thủy lực tác động lực xuống đoạn cọc trên, lực này được phân bổ đều qua bề mặt thép của bích nối, sau đó truyền sang bích của đoạn cọc dưới.

Phân bổ ứng suất tại vị trí nối

Tại điểm giao thoa giữa hai đoạn cọc, ứng suất tập trung rất lớn. Mặt bích đóng vai trò như một tấm đệm cứng, giúp phân tán ứng suất này đều khắp tiết diện ngang của cọc, ngăn chặn tình trạng tập trung lực vào một điểm gây vỡ bê tông đầu cọc.

Vai trò của mối liên kết

• Mối hàn: Giúp cố định vĩnh viễn hai mặt bích, tạo ra một liên kết cứng có khả năng chịu cắt và chịu kéo tốt.

• Bulong: Thường dùng trong các loại bích đặc biệt hoặc cọc lắp ghép nhanh, giúp rút ngắn thời gian thi công nhưng đòi hỏi độ chính xác gia công cực cao.

Nếu mặt bích bị vênh hoặc không đồng tâm tuyệt đối, hiện tượng "điểm tựa lệch" sẽ xảy ra. Khi đó, một bên của cọc sẽ chịu nén quá mức, trong khi bên kia có thể chịu kéo, dẫn đến gãy cọc ngay tại mối nối dưới áp lực của tải trọng ép.

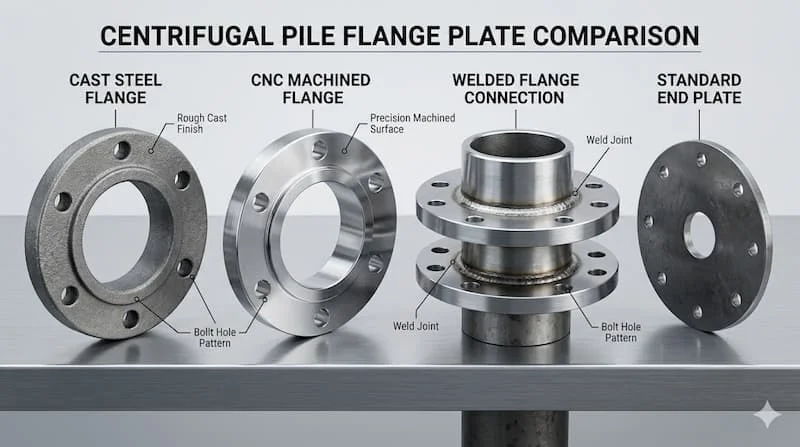

Phân loại bích cọc ly tâm phổ biến hiện nay

Tùy vào quy mô công trình và tiêu chuẩn kỹ thuật, nhà thầu có thể lựa chọn các loại mặt bích dựa trên các tiêu chí sau:

Theo phương pháp sản xuất

• Mặt bích đúc: Được sản xuất bằng phương pháp đúc khuôn truyền thống. Ưu điểm là giá thành rẻ, sản lượng nhanh, nhưng độ nhẵn bề mặt và độ chính xác về kích thước thường không cao bằng các phương pháp hiện đại.

• Mặt bích gia công CNC: Được cắt và phay từ thép tấm nguyên khối bằng máy CNC. Loại này có độ phẳng tuyệt đối và độ đồng tâm cực cao, thường dùng cho các dự án yêu cầu kỹ thuật khắt khe.

Theo kiểu liên kết

• Mặt bích hàn: Phổ biến nhất tại Việt Nam, hai mặt bích được hàn kín xung quanh đường viền tiếp giáp.

• Mặt bích bulong/Cơ khí: Sử dụng hệ thống bulong cường độ cao để liên kết, phù hợp cho các khu vực hạn chế sử dụng nhiệt hoặc yêu cầu tốc độ lắp ghép nhanh.

Theo loại cọc

• Mặt bích cọc PHC (Prestressed High-strength Concrete): Chịu được cường độ nén cao, dùng cho cọc cường độ cao.

• Mặt bích cọc PC (Prestressed Concrete): Dùng cho cọc bê tông dự ứng lực thông thường.

Thông số kỹ thuật quan trọng của mặt bích cọc ly tâm

Việc kiểm tra thông số kỹ thuật là bước bắt buộc để đảm bảo sự tương thích giữa bích và cọc. Dưới đây là bảng thông số tham khảo cho các loại cọc phổ biến:

Các chỉ số cần lưu ý:

• Vật liệu: Thường là thép SS400, Q235 hoặc ASTM A36 có khả năng chịu lực và tính hàn tốt.

• Độ phẳng bề mặt: Sai số không được vượt quá 0.5mm để đảm bảo tiếp xúc toàn diện.

• Số lượng lỗ bulong/thanh thép: Phải khớp hoàn toàn với số lượng sợi thép dự ứng lực trong thân cọc.

So sánh mặt bích đúc và mặt bích gia công

Người dùng thường băn khoăn: “Mặt bích đúc hay CNC bền hơn?” hoặc “Loại nào tối ưu chi phí hơn?”. Câu trả lời nằm ở yêu cầu đặc thù của dự án.

Lời khuyên chuyên gia: Đối với các công trình nhà xưởng cao tầng hoặc cảng biển, nơi tải trọng ép cực lớn, việc ưu tiên mặt bích gia công CNC là khoản đầu tư xứng đáng để tránh các sự cố gãy cọc ngầm gây thiệt hại hàng tỷ đồng.

Vì sao mặt bích sai kỹ thuật có thể gây sự cố công trình?

Một sai sót nhỏ trong việc lựa chọn bích cọc ly tâm có thể dẫn đến những thảm họa về kết cấu.

1. Hiện tượng tập trung ứng suất: Nếu mặt bích bị cong vênh, khi ép tải, lực sẽ không truyền đều mà tập trung vào một vài điểm tiếp xúc duy nhất. Điều này gây ra lực cắt cực lớn làm vỡ bê tông đầu cọc.

2. Nứt mối hàn do vật liệu kém: Nếu thép làm mặt bích có hàm lượng tạp chất cao, mối hàn sẽ bị giòn và dễ nứt dưới tác động của rung động hoặc sự dịch chuyển nhẹ của địa chất.

3. Biến dạng khi ép tải: Thép không đủ độ dày hoặc độ cứng sẽ bị "vặn" dưới áp lực máy ép, làm thay đổi hoàn toàn hướng chịu lực của cây cọc.

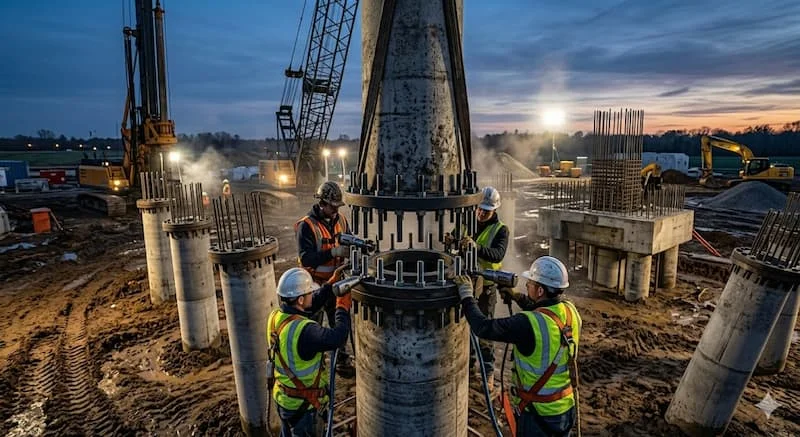

Ứng dụng thực tế của bích cọc ly tâm

Hiện nay, mặt bích cọc ly tâm hiện diện trong hầu hết các dự án xây dựng cần xử lý nền đất yếu:

• Nhà cao tầng & Chung cư: Đảm bảo móng cọc sâu hàng chục mét luôn thẳng đứng.

• Nhà xưởng công nghiệp: Chịu tải trọng rung động từ máy móc hạng nặng.

• Công trình cảng biển & Cầu đường: Sử dụng mặt bích cọc PC với lớp phủ chống ăn mòn đặc biệt để chịu đựng môi trường mặn xâm nhập.

Những sai lầm phổ biến khi lựa chọn bích cọc ly tâm

1. Chỉ quan tâm đến giá: Lựa chọn mặt bích giá rẻ từ thép tái chế hoặc thép thiếu ly (không đủ độ dày thiết kế).

2. Bỏ qua độ đồng tâm: Không kiểm tra sự tương khít giữa lỗ thép dự ứng lực trên bích và thực tế cốt thép trong cọc.

3. Hàn không đạt chuẩn: Sử dụng que hàn không phù hợp với mác thép của mặt bích, dẫn đến liên kết yếu.

Checklist chọn bích cọc ly tâm đúng kỹ thuật

Để đảm bảo chất lượng, bạn có thể áp dụng checklist 4 bước sau:

• Bước 1: Xác định loại cọc: Bạn đang dùng cọc PHC hay PC? Đường kính D300, D400 hay D600?

• Bước 2: Đối chiếu tải trọng: Tải trọng ép thiết kế là bao nhiêu để chọn độ dày bích phù hợp (ví dụ: Tải > 200 tấn nên dùng bích dày trên 16mm).

• Bước 3: Kiểm tra vật liệu: Thép phải đạt chuẩn SS400 hoặc tương đương, không có vết nứt, rỗ bề mặt.

• Bước 4: Kiểm tra gia công: Đo thử độ phẳng bề mặt và kiểm tra vị trí các lỗ chờ thanh thép dự ứng lực.

Lưu ý giúp tăng độ bền bích cọc ly tâm

• Sơn chống gỉ: Trước khi thi công, mặt bích cần được sơn lót hoặc sơn epoxy để tránh bị oxy hóa trong môi trường đất ẩm.

• Bảo quản: Tránh để đầu cọc tiếp xúc trực tiếp với nước mưa lâu ngày trước khi ép.

• Kiểm tra sau vận chuyển: Quá trình vận tải có thể làm va đập gây móp méo mặt bích, cần kiểm tra kỹ trước khi đưa vào máy ép.

FAQ: Câu hỏi thường gặp về bích cọc ly tâm

1. Mặt bích cọc ly tâm dùng để làm gì?

Dùng để liên kết các đoạn cọc ngắn thành một hệ thống cọc dài, đồng thời đảm bảo truyền tải trọng từ công trình xuống đất một cách đồng tâm và an toàn.

2. Mặt bích đúc và CNC khác nhau thế nào?

Mặt bích đúc rẻ hơn nhưng độ chính xác thấp; mặt bích CNC đắt hơn nhưng độ phẳng và độ đồng tâm tuyệt đối, chịu tải tốt hơn.

3. Nên dùng thép gì cho mặt bích cọc ly tâm?

Các mác thép phổ biến và tốt nhất là SS400, Q235 hoặc ASTM A36 do có sự cân bằng giữa độ cứng và tính dẻo khi hàn.

4. Mặt bích có ảnh hưởng đến khả năng chịu tải không?

Có, rất lớn. Một mặt bích lỗi sẽ làm lệch tâm cọc, khiến khả năng chịu tải thực tế giảm từ 20-50% so với thiết kế.

Kết luận: Chọn đúng mặt bích cọc ly tâm để an tâm về nền móng

Dù chỉ là một chi tiết thép nhỏ nằm giữa các đoạn cọc, nhưng mặt bích cọc ly tâm chính là "mắt xích" quyết định sự thành bại của toàn bộ hệ thống móng. Một sự lựa chọn thông minh về vật liệu, độ dày và phương pháp gia công sẽ giúp bạn tiết kiệm chi phí bảo trì và loại bỏ những rủi ro lún nứt công trình trong tương lai.

Nếu bạn đang tìm kiếm giải pháp tối ưu cho hệ cọc dự ứng lực, hãy luôn ưu tiên các sản phẩm có đầy đủ chứng chỉ kỹ thuật và được gia công bởi các đơn vị uy tín.
