Steel Pipe Fittings: Giải pháp kết nối chuyên sâu cho hệ thống đường ống công nghiệp

Trong bất kỳ hệ thống cơ điện (MEP) hay hạ tầng công nghiệp nào, đường ống không bao giờ là một đường thẳng tắp đơn điệu. Để vượt qua các chướng ngại vật, chia nhánh đến các thiết bị hoặc thay đổi áp suất dòng chảy, chúng ta cần đến một hệ thống phụ kiện đặc chủng. Đó chính là steel pipe fitting. Được ví như "khớp xương" của cơ thể công nghiệp, các loại phụ kiện này không chỉ đảm bảo tính liên kết mà còn quyết định sự an toàn và hiệu suất vận hành của toàn bộ hệ thống.

Vì sao steel pipe fitting là thành phần quan trọng trong hệ thống đường ống?

Thực tế thi công cho thấy, phần lớn các sự cố rò rỉ hoặc nứt gãy không nằm ở thân ống mà tập trung tại các điểm nối. Khi một hệ thống đường ống cần đổi hướng 90 độ, chia nhánh vào bồn chứa hoặc giảm kích thước để tăng vận tốc dòng chảy, áp lực tại các vị trí này sẽ tăng vọt do sự thay đổi đột ngột của động năng.

Vấn đề thường gặp tại các điểm kết nối:

• Rò rỉ tại điểm nối: Xảy ra khi phụ kiện không tương thích về tiêu chuẩn ren hoặc kỹ thuật hàn kém.

• Không chịu được áp lực: Sử dụng phụ kiện quá mỏng (sai Schedule) so với áp suất làm việc thực tế.

• Ăn mòn hóa học: Phụ kiện thép carbon thông thường bị "ăn mòn" nhanh chóng khi tiếp xúc với lưu chất có tính axit hoặc kiềm nếu không được xử lý bề mặt đúng cách.

Việc lựa chọn đúng steel pipe fitting chất lượng giúp triệt tiêu các rủi ro này, đảm bảo dòng lưu chất được vận chuyển xuyên suốt, không thất thoát và bảo vệ an toàn cho nhân sự vận hành.

Steel pipe fittings là gì?

Về mặt kỹ thuật, steel pipe fittings là thuật ngữ chung chỉ các linh kiện bằng thép được sản xuất để lắp đặt vào hệ thống ống dẫn nhằm thực hiện các chức năng điều hướng và kết nối.

Chức năng cốt lõi của pipe fittings:

1. Điều hướng: Thay đổi hướng đi của dòng chảy (ví dụ: dùng Elbow).

2. Chia nhánh: Phân phối lưu chất từ ống chính sang các ống phụ (ví dụ: dùng Tee).

3. Điều chỉnh kích thước: Thay đổi đường kính ống để kiểm soát lưu lượng và áp suất (ví dụ: dùng Reducer).

4. Bịt kín: Kết thúc một đoạn đường ống bằng nắp bịt (Cap).

Nguyên lý hoạt động của pipe fittings trong hệ thống đường ống

Nguyên lý cơ bản của pipe fittings là tạo ra một liên kết kín cứng hoặc linh hoạt giữa hai hay nhiều đoạn ống. Tuy nhiên, đằng sau sự kết nối đơn giản đó là những tính toán cơ học phức tạp.

Ứng suất và tổn thất áp suất

Tại những điểm đổi hướng như Elbow, dòng lưu chất sẽ đập trực tiếp vào thành phụ kiện trước khi chuyển hướng. Điều này tạo ra hiện tượng turbulence (dòng chảy xoáy) gây tổn thất áp suất và tạo ra ứng suất cục bộ trên thành thép. Do đó, các phụ kiện thép chất lượng cao luôn được thiết kế với độ dày và góc lượn tiêu chuẩn để giảm thiểu tối đa lực cản dòng chảy.

Vai trò của mối nối

Điểm nối là nơi chịu tải trọng lớn nhất hệ thống, từ giãn nở nhiệt đến rung động cơ học. Một hệ thống steel fittings tốt phải có khả năng hấp thụ các chấn động này mà không làm ảnh hưởng đến độ kín của môi chất bên trong.

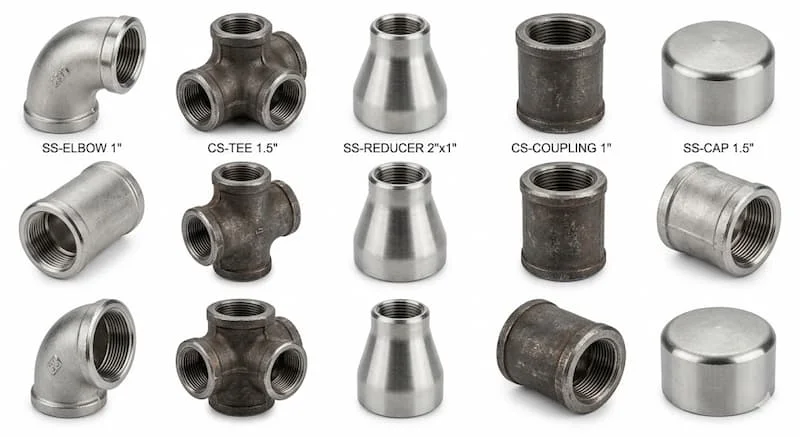

Các loại steel pipe fitting phổ biến hiện nay

Tùy theo nhu cầu kỹ thuật, pipe fittings được phân loại rất đa dạng:

Theo chức năng (Hình dáng)

• Elbow (Co/Cút): Đổi hướng ống 45°, 90° hoặc 180°.

• Tee (Tê): Chia nhánh dòng chảy theo hình chữ T hoặc chữ Y.

• Reducer (Bầu giảm): Kết nối hai ống có kích thước khác nhau (gồm loại đồng tâm và lệch tâm).

• Coupling (Măng sông): Nối thẳng hai đoạn ống có cùng đường kính.

• Cap (Nắp bịt): Dùng để chặn dòng chảy ở cuối đường ống.

Theo kiểu kết nối

• Butt weld fittings (Hàn đối đầu): Dùng cho ống đường kính lớn, chịu áp lực cao.

• Threaded fittings (Nối ren): Dễ lắp đặt, thường dùng cho ống nhỏ và áp suất thấp.

• Socket weld fittings (Hàn lồng): Cho độ kín cao và chịu áp tốt hơn nối ren ở các size ống nhỏ.

Thông số kỹ thuật quan trọng của steel pipe fitting

Việc lựa chọn phụ kiện không thể dựa trên cảm quan mà phải tuân thủ nghiêm ngặt các tiêu chuẩn quốc tế.

Các thông số cần lưu ý:

• Kích thước danh nghĩa (DN): Từ DN15 đến DN600 và lớn hơn.

• Độ dày thành (Schedule): SCH40 là tiêu chuẩn phổ biến nhất, trong khi SCH80 dùng cho áp lực cao hơn.

• Tiêu chuẩn sản xuất: ASTM A234 (thép carbon), ASTM A403 (thép không gỉ), hoặc ASME B16.9.

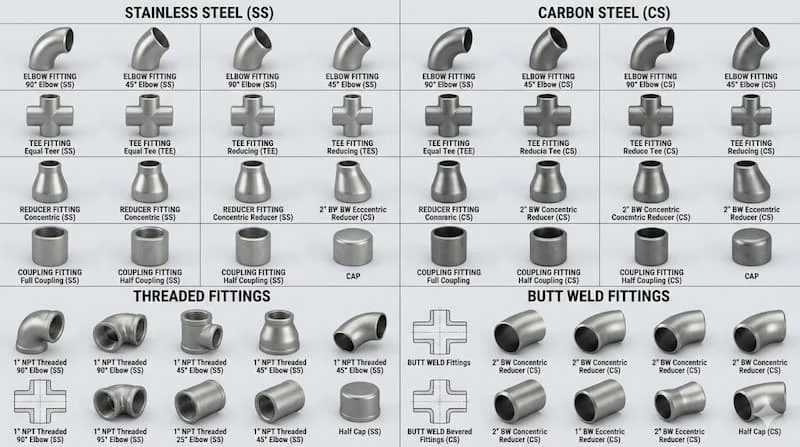

So sánh stainless steel fittings và carbon steel fittings

Người dùng thường cân nhắc giữa stainless steel pipe fittings và carbon steel fittings dựa trên bài toán kinh tế và môi trường sử dụng.

1. Stainless Steel Fittings (Inox):

   • Ưu điểm: Chống ăn mòn tuyệt đối, chịu nhiệt tốt, tính thẩm mỹ cao và đảm bảo vệ sinh.

   • Ứng dụng: Nhà máy thực phẩm, dược phẩm, đường ống hóa chất ăn mòn.

2. Carbon Steel Fittings (Thép carbon):

   • Ưu điểm: Độ cứng cao, chịu lực tốt, giá thành rẻ hơn inox.

   • Ứng dụng: Hệ thống hơi nóng, dầu khí, PCCC.

3. Galvanized Steel Fittings (Thép mạ kẽm):

   • Đây là loại galvanized steel fittings được phủ một lớp kẽm để chống gỉ sét, thường dùng trong hệ thống nước sinh hoạt hoặc khí nén dân dụng.

Vì sao chọn sai pipe fittings có thể gây hỏng toàn hệ thống?

Một lỗi sai về phụ kiện có thể dẫn đến hậu quả dây chuyền. Nếu bạn chọn một Elbow có độ dày SCH40 lắp vào hệ thống ống dẫn SCH80, điểm Elbow đó sẽ trở thành "điểm yếu nhất" và vỡ tung khi áp suất đạt đỉnh.

Hiện tượng Stress Concentration (Tập trung ứng suất):

Tại các vị trí như Tee, nếu chất lượng đúc hoặc hàn không tốt, ứng suất sẽ tập trung tại các góc cạnh, gây ra các vết nứt chân chim mà mắt thường không thấy được. Sau một thời gian vận hành dưới áp lực cao, các vết nứt này sẽ xé toạc phụ kiện. Ngoài ra, việc sử dụng phụ kiện thép thường với bulong inox có thể gây ra ăn mòn điện hóa, làm mục nát điểm nối trong thời gian ngắn.

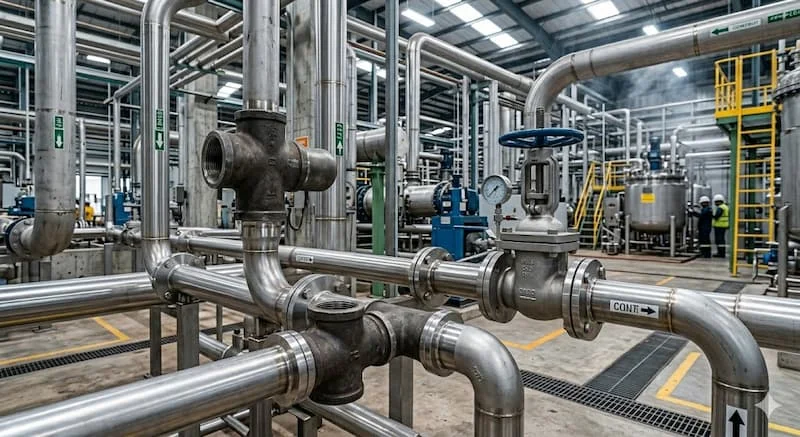

Steel pipe fitting được ứng dụng trong ngành nào?

Nhờ sự đa dạng về vật liệu và kiểu dáng, phụ kiện thép có mặt ở mọi ngóc ngách công nghiệp:

• Ngành dầu khí: Yêu cầu các loại carbon steel fittings chịu được áp suất cực lớn và nhiệt độ cao.

• Hệ thống PCCC: Sử dụng phổ biến các phụ kiện mạ kẽm nối ren hoặc nối rãnh (grooved).

• Hệ thống hơi nóng (Steam): Nơi các thiết bị giãn nở liên tục, đòi hỏi phụ kiện có độ dẻo dai và chịu nhiệt.

• Nhà máy xử lý nước: Ưu tiên inox để chống lại sự ăn mòn của clo và các khoáng chất trong nước.

Những sai lầm phổ biến khi sử dụng steel pipe fitting

1. Dùng sai tiêu chuẩn: Lắp phụ kiện tiêu chuẩn DIN (Đức) vào ống tiêu chuẩn ANSI (Mỹ). Dù kích thước trông có vẻ khớp nhưng bước ren hoặc đường kính thực tế sẽ có sai lệch nhỏ gây rò rỉ.

2. Hàn sai kỹ thuật: Không vát mép ống trước khi hàn đối đầu, dẫn đến mối hàn không ngấu, dễ nứt gãy.

3. Bỏ qua áp lực làm việc: Chỉ quan tâm đến đường kính ống mà quên mất độ dày (Schedule) của phụ kiện.

Checklist chọn steel pipe fittings đúng kỹ thuật

Để tránh sai sót, hãy thực hiện kiểm tra theo checklist sau:

• Bước 1: Lưu chất là gì? (Nước, hóa chất, hơi nóng hay dầu?).

• Bước 2: Thông số vận hành? (Áp suất làm việc tối đa và nhiệt độ hoạt động).

• Bước 3: Phương thức kết nối? (Hàn đối đầu cho hệ thống cố định hay nối ren cho hệ thống cần bảo trì thường xuyên?).

• Bước 4: Tiêu chuẩn yêu cầu? (Công trình yêu cầu chuẩn ASME, ANSI hay DIN?).

Lưu ý khi lắp đặt steel pipe fittings

• Kiểm tra Alignment: Đảm bảo ống và phụ kiện thẳng hàng trước khi kết nối. Việc cưỡng bức các mối nối lệch trục sẽ gây ứng suất dư rất lớn.

• Dùng đúng vật liệu phụ trợ: Chọn đúng que hàn cho từng loại thép và sử dụng băng tan hoặc keo chịu nhiệt cho mối nối ren.

• Leak Test: Sau khi lắp đặt xong, bắt buộc phải thử áp bằng nước hoặc khí để phát hiện các lỗi nhỏ nhất tại điểm nối.

FAQ: Câu hỏi thường gặp về steel pipe fittings

1. Steel pipe fittings dùng để làm gì?

Dùng để thay đổi hướng dòng chảy, chia nhánh, thay đổi kích thước ống hoặc đóng kín hệ thống đường ống dẫn lưu chất.

2. Carbon steel và stainless steel fittings khác nhau thế nào?

Thép carbon chịu lực tốt, giá rẻ nhưng dễ gỉ. Thép không gỉ (inox) chống ăn mòn tuyệt vời, sạch sẽ nhưng giá thành cao hơn.

3. SCH40 và SCH80 khác gì nhau?

SCH80 có thành dày hơn SCH40, do đó chịu được áp suất làm việc cao hơn đáng kể.

4. Nên chọn phụ kiện hàn hay ren?

Mối nối hàn bền vững và kín tuyệt đối, phù hợp áp lực cao. Mối nối ren linh hoạt, dễ thay thế, phù hợp cho ống nhỏ và áp suất trung bình.

Kết luận: Chọn đúng steel pipe fittings giúp hệ thống vận hành bền và an toàn hơn

Mỗi chi tiết nhỏ như một chiếc Elbow hay Tee đều đóng vai trò là "chốt chặn" an toàn cho toàn bộ công trình. Đầu tư vào steel pipe fittings đúng tiêu chuẩn không chỉ giúp bạn tránh được những rủi ro rò rỉ tốn kém mà còn khẳng định tính chuyên nghiệp và chất lượng của dự án.

Đừng để một phụ kiện kém chất lượng làm hỏng cả hệ thống đường ống hàng tỷ đồng. Hãy lựa chọn những nhà cung cấp uy tín với sản phẩm có đầy đủ chứng chỉ kiểm định quốc tế.
