Kỹ thuật lựa chọn 1 inch flange: Cẩm nang chuyên sâu cho hệ thống đường ống DN25

Trong thiết kế và thi công hệ thống đường ống công nghiệp, việc kết nối các thành phần như van, bơm và ống dẫn đòi hỏi sự chính xác tuyệt đối về mặt kỹ thuật. Một trong những linh kiện phổ biến nhưng thường xuyên bị nhầm lẫn nhất chính là mặt bích 1 inch. Mặc dù có kích thước nhỏ gọn, nhưng nếu không nắm vững các tiêu chuẩn và thông số liên quan, kỹ sư vận hành rất dễ gặp phải các sự cố nghiêm trọng.

Vì sao chọn đúng mặt bích 1 inch lại quan trọng trong hệ thống đường ống?

Hãy tưởng tượng bạn đang vận hành một đường ống DN25 trong hệ thống hơi nóng hoặc hóa chất áp lực cao. Chỉ cần một sai lệch nhỏ trong việc lựa chọn mặt bích 1 inch, toàn bộ dây chuyền sản xuất có thể phải tạm dừng do rò rỉ hoặc vỡ mối nối.

Tình huống thực tế:

Nhiều kỹ sư khi mua hàng thường chỉ yêu cầu "mặt bích 1 inch" mà quên mất rằng kích thước này tồn tại dưới nhiều tiêu chuẩn khác nhau (ANSI, JIS, DIN). Khi lắp đặt thực tế, các lỗ bulong không trùng khớp hoặc bề mặt sealing không tương thích dẫn đến việc không thể tạo độ kín tuyệt đối.

Vấn đề thường gặp:

• Rò rỉ môi chất: Xảy ra do chọn sai Class áp lực hoặc sai loại gioăng làm kín.

• Không đồng bộ: Các lỗ bulong bị lệch trục khiến việc siết lực không đều, gây biến dạng mặt bích.

• Lãng phí chi phí: Chọn loại vật liệu quá cao cấp so với nhu cầu hoặc ngược lại, chọn hàng kém chất lượng dẫn đến hỏng hóc nhanh chóng.

Chính vì vậy, hiểu rõ về flange DN25 không chỉ giúp hệ thống vận hành an toàn mà còn tối ưu hóa chi phí đầu tư và bảo trì dài hạn.

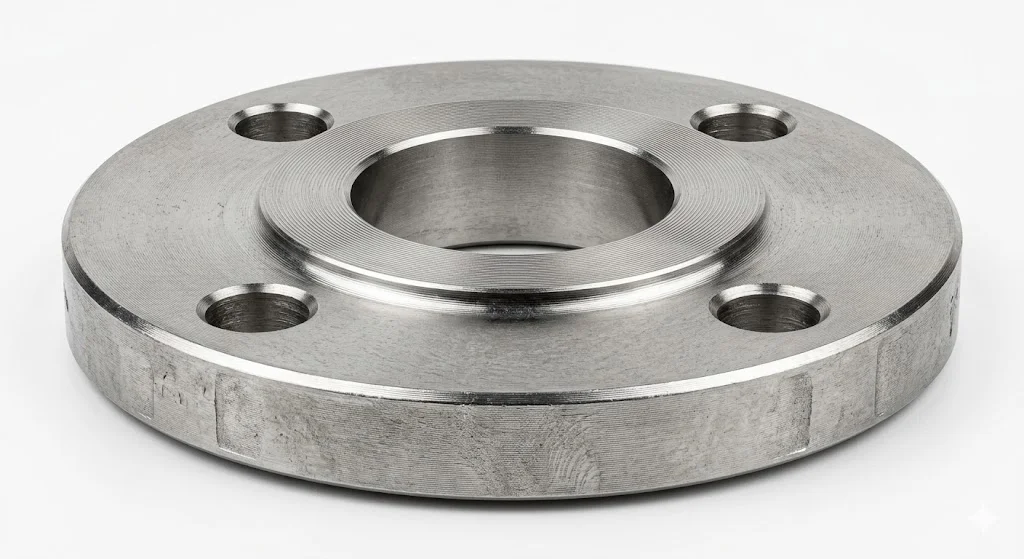

1 inch flange là gì?

Về mặt thuật ngữ kỹ thuật, 1 inch flange là loại mặt bích được thiết kế để sử dụng cho đường ống có kích thước danh nghĩa là 1 inch (tương đương với DN25 theo hệ mét). Đây là một chi tiết cơ khí dạng vòng, có các lỗ bulong xung quanh chu vi để kết nối hai đầu ống hoặc nối ống với thiết bị.

Cấu tạo cơ bản bao gồm:

• Vòng bích (Ring): Phần thân chính chịu lực.

• Lỗ bulong (Bolt holes): Nơi luồn bulong để ép chặt hai mặt bích lại với nhau.

• Bề mặt sealing (Gasket Face): Khu vực tiếp xúc trực tiếp với gioăng để làm kín.

Nguyên lý kết nối của flange 1 inch

Kết nối bằng mặt bích dựa trên nguyên lý ép nén. Khi hai mặt bích được ép sát vào nhau thông qua hệ thống bulong, một lớp gioăng (gasket) ở giữa sẽ bị nén lại, điền đầy vào các khe hở li ti trên bề mặt kim loại, từ đó ngăn chặn dòng lưu chất rò rỉ ra ngoài.

Phân bổ lực siết và độ kín

Đối với mặt bích 1 inch, việc phân bổ lực siết bulong là cực kỳ quan trọng. Do kích thước nhỏ, nếu lực siết không đều, mặt bích dễ bị hiện tượng "cạnh vênh", làm hở gioăng ở phía đối diện. Trong các hệ thống áp suất cao, việc tính toán momen xoắn (torque) khi siết là bắt buộc để đảm bảo an toàn.

Ưu thế so với kết nối hàn

Tại sao chúng ta không hàn chết các đoạn ống DN25? Câu trả lời nằm ở khả năng linh hoạt. Kết nối flange cho phép tháo rời nhanh chóng để vệ sinh, kiểm tra van hoặc thay thế thiết bị mà không cần cắt ống, tiết kiệm tối đa thời gian downtime cho nhà máy.

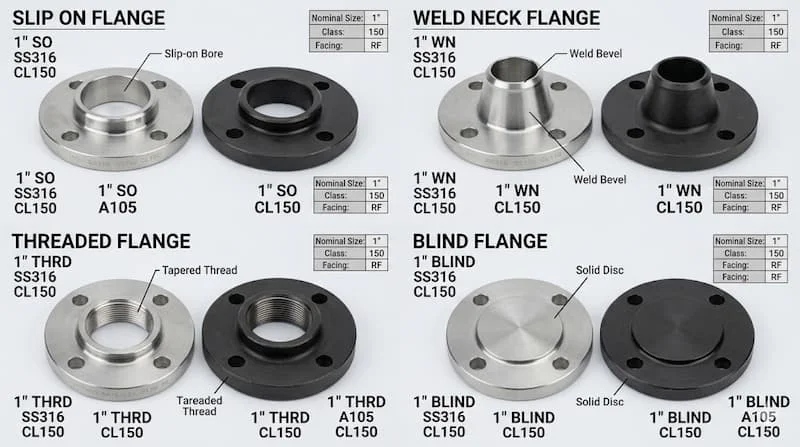

Các loại mặt bích 1 inch phổ biến hiện nay

Tùy vào ứng dụng cụ thể, mặt bích 1 inch được chia thành nhiều biến thể khác nhau:

Theo kiểu kết nối

• Slip On Flange (SO): Mặt bích rỗng, lồng vào ống rồi hàn cả trong lẫn ngoài. Dễ lắp đặt và chi phí thấp.

• Weld Neck Flange (WN): Có cổ dài để hàn trực tiếp vào đầu ống. Loại này chịu áp lực và nhiệt độ cực tốt, dùng trong các hệ thống khắt khe.

• Threaded Flange (TH): Kết nối bằng ren, không cần hàn. Thường dùng cho các khu vực dễ cháy nổ nơi cấm hàn xì.

• Blind Flange (BL): Mặt bích mù, dùng để bịt kín đầu ống hoặc các ngách chờ.

Theo vật liệu

• Inox 304/316: Chống ăn mòn tuyệt vời, dùng cho thực phẩm, dược phẩm hoặc hóa chất.

• Carbon Steel Flange: Thép carbon (như A105) có độ cứng cao, giá thành hợp lý, phổ biến trong ngành dầu khí và hơi nước.

• PVC/CPVC: Dùng cho xử lý nước thải hoặc môi trường axit nhẹ.

Thông số kỹ thuật quan trọng của mặt bích 1 inch

Để đặt hàng chính xác, bạn cần nắm lòng bảng thông số kỹ thuật tiêu chuẩn của flange DN25.

Lưu ý về kiểu mặt (Facing):

• RF (Mặt lồi): Phổ biến nhất, tập trung lực ép lên vùng gioăng nhỏ để tăng độ kín.

• FF (Mặt phẳng): Thường dùng khi kết nối với các thiết bị bằng gang để tránh nứt vỡ khi siết.

So sánh flange 1 inch inox và thép carbon

Việc lựa chọn giữa 1 inch stainless steel flange và carbon steel flange phụ thuộc lớn vào môi trường lưu chất và ngân sách.

• Độ bền và Ăn mòn: Inox vượt trội hoàn toàn nhờ lớp màng bảo vệ tự nhiên, không bị gỉ sét trong môi trường ẩm ướt hoặc hóa chất. Thép carbon cần được sơn phủ hoặc mạ kẽm để tránh oxy hóa.

• Giá thành: Thép carbon có mức giá rẻ hơn đáng kể so với inox 304 hay 316.

• Ứng dụng:

  • Dùng mặt bích inox 1 inch cho hệ thống nước sạch, chế biến thực phẩm, môi trường muối biển.

  • Dùng flange thép DN25 cho hệ thống khí nén, dầu thủy lực, hơi nóng không có hóa chất ăn mòn.

Vì sao chọn sai flange có thể gây rò rỉ hệ thống?

Rò rỉ không chỉ là mất mát vật chất mà còn là nguy cơ cháy nổ. Hai nguyên nhân hàng đầu dẫn đến thất bại của hệ thống flange là:

1. Sai Class áp lực: Sử dụng bích Class 150 cho hệ thống có áp suất làm việc của Class 300 sẽ khiến mặt bích bị biến dạng dưới tải trọng dư thừa.

2. Hiện tượng Blowout Gasket: Khi mặt bích và gioăng không tương thích về kiểu bề mặt (ví dụ dùng gioăng kim loại cho mặt FF), áp suất có thể thổi bay gioăng ra ngoài.

3. Giãn nở nhiệt: Trong các hệ thống hơi nóng, sự giãn nở không đồng đều giữa bulong và mặt bích nếu không tính toán kỹ sẽ làm nới lỏng liên kết theo thời gian.

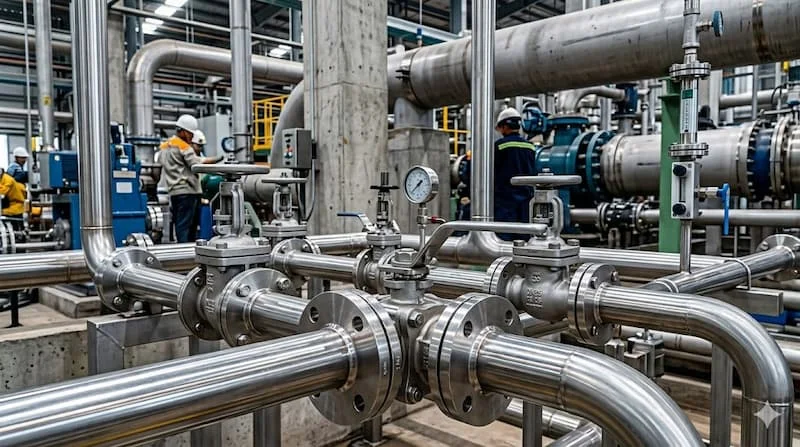

1 inch flange được dùng trong những hệ thống nào?

Kích thước 1 inch là kích thước "vàng" trong các đường ống phụ trợ:

• Hệ thống PCCC: Kết nối các đầu phun và nhánh ống cấp nước nhỏ.

• HVAC: Đường ống dẫn nước lạnh hoặc nước ngưng trong hệ thống điều hòa trung tâm.

• Kết nối thiết bị: Hầu hết các bơm ly tâm công nghiệp nhỏ và van cầu, van bi đều sử dụng kết nối mặt bích 1 inch.

• Hệ thống khí nén: Phân phối khí đến các máy móc sản xuất trong nhà xưởng.

Những sai lầm phổ biến khi sử dụng flange 1 inch

• Nhầm lẫn kích thước: Nhiều người nhầm giữa DN25 (1 inch) và ống Phi 34 (kích thước thực tế ngoài). Hãy nhớ 1 inch là kích thước danh nghĩa.

• Lắp sai tiêu chuẩn: Cố gắng lắp mặt bích chuẩn JIS (Nhật Bản) vào mặt bích chuẩn ANSI (Mỹ). Dù cùng là 1 inch nhưng đường kính tâm lỗ bulong sẽ khác nhau.

• Dùng sai Bulong: Sử dụng bulong thép thường cho mặt bích inox dẫn đến hiện tượng ăn mòn điện hóa, làm hỏng mối nối nhanh chóng.

Checklist chọn 1 inch flange đúng kỹ thuật

Trước khi ký đơn hàng, hãy kiểm tra 4 bước sau:

1. Xác định tiêu chuẩn: Công trình dùng tiêu chuẩn nào (ANSI, JIS, DIN, BS)?

2. Áp lực làm việc: Áp suất tối đa của hệ thống là bao nhiêu (10 bar, 20 bar, hay 150lb)?

3. Vật liệu lưu chất: Lưu chất có ăn mòn không? Nhiệt độ là bao nhiêu?

4. Kiểu bề mặt: Cần mặt lồi (RF) hay mặt phẳng (FF) để khớp với van/bơm hiện có?

Lưu ý khi lắp đặt flange 1 inch

Việc lắp đặt đúng kỹ thuật quyết định 50% độ bền của mối nối:

• Siết theo hình sao (Star pattern): Luôn siết các bulong đối diện nhau theo trình tự để mặt bích tiến vào đều, không bị lệch.

• Kiểm tra Alignment: Hai mặt bích phải song song tuyệt đối trước khi siết, không dùng lực bulong để kéo hai đầu ống lại gần nhau.

• Test áp: Sau khi lắp đặt, luôn thực hiện thử áp (hydrotest) ở mức 1.5 lần áp suất làm việc để kiểm tra độ kín.

FAQ: Câu hỏi thường gặp về 1 inch flange

1. 1 inch flange tương đương DN bao nhiêu?

Nó tương đương với DN25. Kích thước ống đi kèm thường có đường kính ngoài xấp xỉ 33.4mm (theo chuẩn ASME).

2. Có thể dùng flange 1 inch cho hơi nóng không?

Hoàn toàn được, nhưng bạn nên ưu tiên loại carbon steel flange (A105) hoặc inox với kiểu kết nối Weld Neck (WN) để đảm bảo chịu nhiệt tốt nhất.

3. Class 150 và Class 300 khác gì nhau?

Class 300 dày hơn, nặng hơn và có khả năng chịu áp suất gấp khoảng 2-3 lần so với Class 150 ở cùng một mức nhiệt độ.

4. Làm sao chọn đúng tiêu chuẩn flange?

Hãy nhìn vào các thiết bị hiện có (van hoặc bơm). Nếu trên thân van ghi "JIS 10K", bạn phải chọn mặt bích tiêu chuẩn JIS 10K.

Kết luận: Chọn đúng 1 inch flange giúp hệ thống vận hành ổn định hơn

Việc lựa chọn 1 inch flange không đơn thuần chỉ là chọn một miếng kim loại để nối ống. Đó là sự kết hợp giữa kiến thức về tiêu chuẩn vật liệu, áp suất và kỹ thuật lắp đặt. Một mặt bích đúng tiêu chuẩn, đúng vật liệu sẽ là lá chắn bảo vệ hệ thống của bạn khỏi những rủi ro rò rỉ và hỏng hóc không đáng có.

Để đảm bảo hiệu quả tối ưu, hãy luôn tham khảo catalog kỹ thuật từ các nhà sản xuất uy tín hoặc liên hệ với các chuyên gia trong ngành để có giải pháp chính xác nhất cho công trình của bạn.

Rất mong các bạn quan tâm và theo dõi tank.vn để cập nhật thông tin mới nhất về 1 inch flange!
