Mặt bích thép JIS: Tiêu chuẩn vàng cho hệ thống đường ống công nghiệp Á Đông

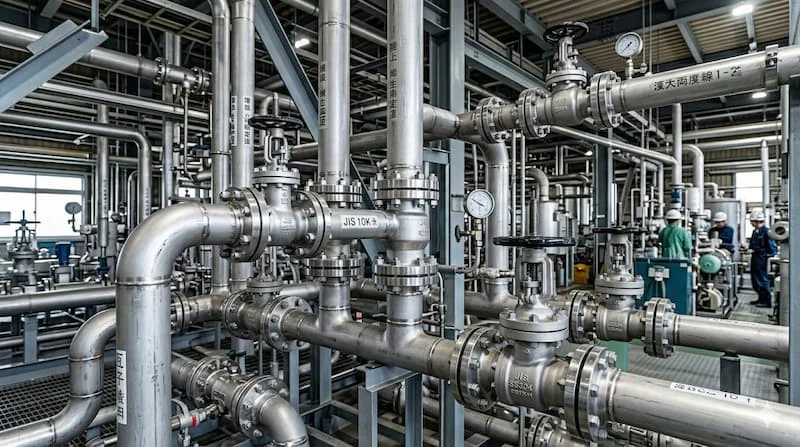

Trong lĩnh vực cơ khí và xây lắp đường ống, việc lựa chọn phụ kiện kết nối đồng bộ là yếu tố tiên quyết để đảm bảo tính an toàn cho công trình. Trong đó, flange jis nổi lên như một tiêu chuẩn kỹ thuật không thể thay thế, đặc biệt là tại thị trường châu Á và Việt Nam. Đối với các hệ thống yêu cầu độ chính xác cao theo công nghệ Nhật Bản, việc hiểu và ứng dụng đúng flange JIS không chỉ giúp quá trình lắp đặt diễn ra suôn sẻ mà còn triệt tiêu rủi ro rò rỉ lưu chất trong các môi trường áp lực lớn.

Vì sao mặt bích thép JIS được dùng phổ biến trong hệ thống công nghiệp?

Thực tế tại các khu công nghiệp, không hiếm gặp tình huống nhà thầu phải đau đầu vì mua nhầm mặt bích. Một hệ thống máy móc nhập khẩu từ Nhật Bản hoặc Hàn Quốc thường yêu cầu sự đồng bộ tuyệt đối về tiêu chuẩn lắp đặt.

Tình huống thực tế thường gặp:

Khi lắp đặt một van cổng (gate valve) chuẩn Nhật Bản vào hệ thống, nếu bạn sử dụng mặt bích chuẩn ANSI (Mỹ) hoặc DIN (Đức), bạn sẽ nhận ra rằng các lỗ bulong không hề trùng khớp. Thậm chí, việc cố gắng "độ chế" bằng cách khoét rộng lỗ bulong sẽ làm yếu kết cấu cơ khí, dẫn đến tình trạng rò rỉ chỉ sau một thời gian ngắn vận hành.

Vấn đề thường gặp khi sai lệch tiêu chuẩn:

• Không lắp được thiết bị: Khoảng cách tâm lỗ bulong (PCD) khác nhau khiến việc xỏ bulong là không thể.

• Rò rỉ nghiêm trọng: Sự khác biệt giữa mặt bích JIS 10K và ANSI 150 về độ dày và bề mặt tiếp xúc khiến gioăng làm kín không được ép đều.

• Mất an toàn hệ thống: Các thiết bị chịu áp lực cao nếu kết nối bằng mặt bích sai chuẩn sẽ dễ gây ra hiện tượng nứt gãy mối nối dưới tác động của rung động.

Vì vậy, flange jis trở thành lựa chọn hàng đầu để đảm bảo tính kỹ thuật cho các hệ thống đường ống dẫn nước, dầu, khí và hóa chất tại Việt Nam.

Mặt bích thép JIS là gì?

Mặt bích thép JIS là loại phụ kiện đường ống được sản xuất và kiểm định dựa trên các thông số của Japanese Industrial Standards (Tiêu chuẩn Công nghiệp Nhật Bản). Đây là bộ tiêu chuẩn khắt khe, quy định chi tiết về kích thước, vật liệu và khả năng chịu tải của mặt bích.

Đặc điểm nhận diện:

• Ký hiệu áp lực: Sử dụng đơn vị "K" (ví dụ: 5K, 10K, 16K, 20K) để biểu thị áp suất làm việc định mức.

• Khoảng cách lỗ: Có thông số PCD (Pitch Circle Diameter) riêng biệt, không tương thích với các tiêu chuẩn quốc tế khác.

• Vật liệu: Thường chế tạo từ thép carbon SS400, thép rèn A105 hoặc inox 304/316.

Nguyên lý kết nối và khả năng chịu áp của flange JIS

Nguyên lý hoạt động của flange JIS dựa trên việc tạo ra một liên kết kín giữa hai đầu ống hoặc giữa ống và thiết bị (van, bơm). Khi các bulong được siết chặt, chúng tạo ra lực nén ép chặt lớp gioăng (gasket) nằm giữa hai bề mặt mặt bích, điền đầy các khe hở và ngăn chặn lưu chất thoát ra ngoài.

Ý nghĩa của các thông số "K"

Trong tiêu chuẩn JIS, ký hiệu "K" đại diện cho áp suất vận hành tối đa ở nhiệt độ tiêu chuẩn:

• 5K: Phù hợp cho hệ thống áp suất thấp (khoảng 5 kgf/cm²).

• 10K: Loại phổ biến nhất, chịu được áp suất khoảng 10 kgf/cm².

• 16K / 20K: Dành cho các hệ thống hơi nóng, dầu khí hoặc môi trường áp lực cao.

Sự phân bổ lực siết trên mặt bích JIS được tính toán để chịu được cả áp suất tĩnh bên trong và các rung động động học từ dòng chảy. Nếu nhiệt độ hệ thống tăng cao, khả năng chịu áp thực tế của mặt bích sẽ giảm dần theo biểu đồ nhiệt - áp của vật liệu thép.

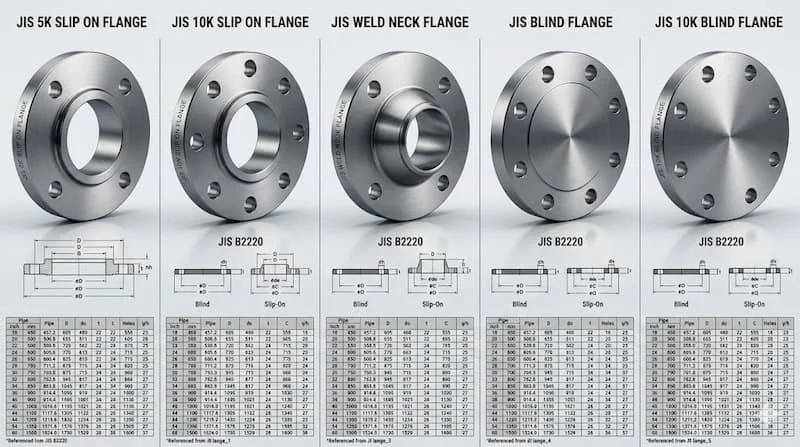

Các loại flange jis phổ biến hiện nay

Dựa trên chức năng và yêu cầu kỹ thuật, mặt bích JIS được chia thành các nhóm chính sau:

Theo áp lực vận hành

• JIS 5K: Thân mỏng, dùng cho hệ thống nước dân dụng hoặc thoát nước thải.

• JIS 10K: "Quốc dân" trong công nghiệp, xuất hiện trong mọi nhà máy thực phẩm, HVAC.

• JIS 20K: Dày, nặng, dùng trong nồi hơi và lọc hóa dầu.

Theo kiểu dáng kỹ thuật

• Slip On (SOP): Mặt bích rỗng lồng vào ống rồi hàn. Dễ lắp đặt, giá thành tốt.

• Weld Neck (WN): Có cổ cao để hàn đối đầu, chịu áp lực cực tốt.

• Blind Flange (BL): Còn gọi là blind flange JIS (mặt bích mù), dùng để bịt kín đầu ống chờ hoặc ngăn dòng chảy tạm thời.

• Threaded (TR): Mặt bích ren, dùng cho các vị trí không thể hàn hoặc hệ thống áp suất thấp.

Thông số kỹ thuật quan trọng của mặt bích JIS

Để lựa chọn đúng loại mặt bích, kỹ sư cần nắm rõ bảng thông số kỹ thuật tiêu chuẩn (từ DN15 đến DN600).

Các kích thước cần kiểm tra khi mua hàng:

1. Đường kính trong (ID): Phải khớp với đường kính ngoài của ống dẫn.

2. Đường kính tâm lỗ bulong (PCD): Thông số quan trọng nhất để lắp vừa thiết bị.

3. Số lỗ bulong: JIS 10K DN50 có 4 lỗ, nhưng DN125 có 8 lỗ.

4. Kiểu mặt (Face): RF (Raised Face) có gờ lồi hoặc FF (Flat Face) mặt phẳng hoàn toàn.

So sánh mặt bích JIS với ANSI và DIN

Đây là thắc mắc lớn nhất của người dùng: "JIS vs ANSI flange có lắp lẫn được không?". Câu trả lời ngắn gọn là: KHÔNG.

• Về PCD: Đường kính tâm lỗ bulong của tiêu chuẩn JIS luôn khác biệt so với ANSI (Mỹ) và DIN (Đức). Ví dụ, cùng là size DN50, JIS 10K có PCD là 120mm, trong khi ANSI Class 150 có PCD là 120.7mm. Một sai lệch 0.7mm là đủ để bulong không thể xỏ qua.

• Về áp suất: Mặt bích JIS 10K tương đương bao nhiêu PSI? Nó tương đương khoảng 142 PSI. Trong khi đó, ANSI Class 150 chịu được tới 285 PSI. Do đó, lắp JIS 10K vào hệ thống yêu cầu ANSI 150 có thể gây vỡ mặt bích do thiếu tải.

Vì sao chọn sai mặt bích JIS có thể gây rò rỉ?

Rò rỉ tại mặt bích không chỉ gây lãng phí mà còn tiềm ẩn nguy cơ "blowout" (thổi bay gioăng) cực kỳ nguy hiểm.

1. Sai lệch PCD: Khi tâm lỗ không khớp, thợ thi công thường có xu hướng siết lệch bulong. Điều này tạo ra ứng suất không đều trên bề mặt, khiến một bên gioăng bị ép quá chặt trong khi bên kia bị hở.

2. Dùng sai loại Gasket: Mặt bích JIS RF (có gờ) yêu cầu gioăng có đường kính nhỏ hơn loại dùng cho mặt bích FF. Nếu dùng nhầm, gioăng sẽ bị chèn vào lỗ bulong hoặc không nằm đúng vị trí sealing.

3. Vật liệu không tương thích: Sử dụng mặt bích thép carbon cho môi trường hóa chất ăn mòn sẽ làm mục nát bề mặt bích, gây rò rỉ chỉ sau vài tuần.

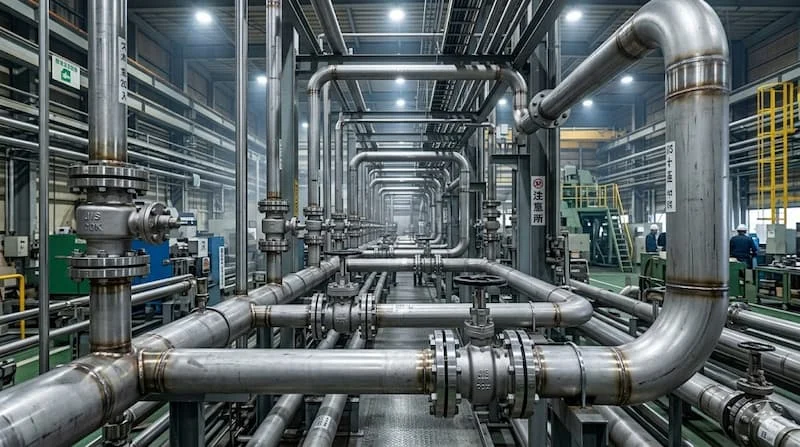

Ứng dụng thực tế của flange jis

Nhờ độ bền và tính chuẩn hóa, sản phẩm được ứng dụng rộng rãi:

• Hệ thống PCCC: Kết nối máy bơm và các trục đứng cấp nước chữa cháy.

• Ngành hơi nóng (Steam): Sử dụng flange jis 16K hoặc 20K để kết nối nồi hơi và đường ống dẫn hơi.

• Nhà máy thực phẩm & Dược phẩm: Sử dụng phiên bản mặt bích JIS bằng inox 304/316 để đảm bảo vệ sinh an toàn.

• Đóng tàu: Hầu hết các tàu thủy đóng theo công nghệ Nhật Bản đều sử dụng toàn bộ hệ thống flange chuẩn JIS.

Checklist chọn flange jis đúng kỹ thuật

Hãy áp dụng quy trình 4 bước sau để đảm bảo bạn không bao giờ chọn sai hàng:

1. Xác định tiêu chuẩn áp lực: Hệ thống của bạn yêu cầu 5K, 10K hay 20K?

2. Xác định kiểu mặt: Bạn cần mặt phẳng (FF) để nối với thiết bị gang, hay mặt lồi (RF) để tăng độ kín?

3. Xác định vật liệu: Thép SS400 (thông dụng), thép rèn A105 (áp suất cao) hay Inox (chống ăn mòn)?

4. Xác định kiểu hàn: Slip-on (hàn lồng ống) hay Blind (bịt đầu ống)?

Lưu ý khi lắp đặt flange jis

• Siết bulong theo hình sao: Đây là nguyên tắc vàng. Hãy siết đối xứng các cặp bulong để mặt bích được ép xuống đều, tránh hiện tượng vênh mặt bích.

• Kiểm tra độ đồng tâm (Alignment): Hai đầu ống phải được căn chỉnh thẳng hàng trước khi xỏ bulong. Không dùng lực của bulong để kéo hai đầu ống lại gần nhau.

• Test áp sau lắp đặt: Luôn thử áp suất nước (hydrotest) ở mức 1.5 lần áp suất làm việc để kiểm tra độ kín của mối nối trước khi đưa vào vận hành chính thức.

FAQ: Câu hỏi thường gặp về mặt bích thép JIS

1. Mặt bích JIS 10K là gì?

Là mặt bích theo tiêu chuẩn Nhật Bản có khả năng chịu áp suất tĩnh tối đa là 10 kgf/cm² ở điều kiện nhiệt độ bình thường.

2. Có thể dùng mặt bích JIS cho hệ thống hơi nóng không?

Có, nhưng phải chọn loại JIS 16K hoặc 20K và vật liệu thép chịu nhiệt (như thép rèn) để đảm bảo an toàn khi thép bị giãn nở nhiệt.

3. Làm sao phân biệt mặt bích JIS 10K và 5K bằng mắt thường?

Mặt bích 10K thường có độ dày lớn hơn đáng kể và số lượng lỗ bulong trên cùng một size ống (ví dụ DN200) thường nhiều hơn so với 5K.

4. Mặt bích thép JIS có bị gỉ không?

Thép carbon SS400 sẽ bị gỉ nếu không được sơn phủ hoặc mạ kẽm. Đối với môi trường ẩm ướt, nên dùng mặt bích thép mạ kẽm hoặc inox.

Kết luận: Chọn đúng mặt bích thép JIS giúp hệ thống vận hành ổn định hơn

Mặt bích không chỉ là một miếng thép kết nối; nó là lá chắn bảo vệ sự ổn định của dòng lưu chất. Việc lựa chọn đúng tiêu chuẩn mặt bích thép JIS, đúng áp lực và vật liệu chính là cách rẻ nhất để bảo vệ những khoản đầu tư đắt đỏ vào van và máy bơm trong hệ thống của bạn.

Để đảm bảo hệ thống của bạn vận hành trơn tru và đạt chuẩn kỹ thuật cao nhất, hãy luôn tham khảo catalog chính hãng và sự tư vấn từ các chuyên gia ngành nước và áp lực.
