Screw Flange: Giải pháp kết nối không hàn tối ưu cho hệ thống đường ống chuyên nghiệp

Vì sao screw flange được dùng nhiều trong hệ thống đường ống?

Trong thực tế thi công hệ thống đường ống công nghiệp, không phải lúc nào phương pháp hàn nhiệt cũng là lựa chọn khả thi. Hãy tưởng tượng bạn đang xử lý một hệ thống tại các khu vực nhạy cảm, dễ cháy nổ như kho xăng dầu hoặc các môi trường hạn chế nguồn nhiệt cao. Việc kéo máy hàn, xin giấy phép đốt lửa (hot work permit) không chỉ gây tốn kém thời gian mà còn tiềm ẩn rủi ro an toàn cực lớn.

Bên cạnh đó, với những hệ thống đòi hỏi tháo lắp định kỳ để vệ sinh hoặc bảo trì, mối hàn cố định trở thành rào cản kỹ thuật phiền toái. Lúc này, mặt bích ren nổi lên như một giải pháp cứu cánh. Bằng cách sử dụng kết nối ren thông minh, loại phụ kiện này cho phép lắp đặt cực nhanh, giảm thiểu chi phí nhân công và đặc biệt an toàn trong các môi trường đặc thù. Đối với các kỹ sư cơ khí, threaded flange chính là chìa khóa để cân bằng giữa tính linh hoạt và độ bền cơ khí của toàn hệ thống.

Screw flange là gì?

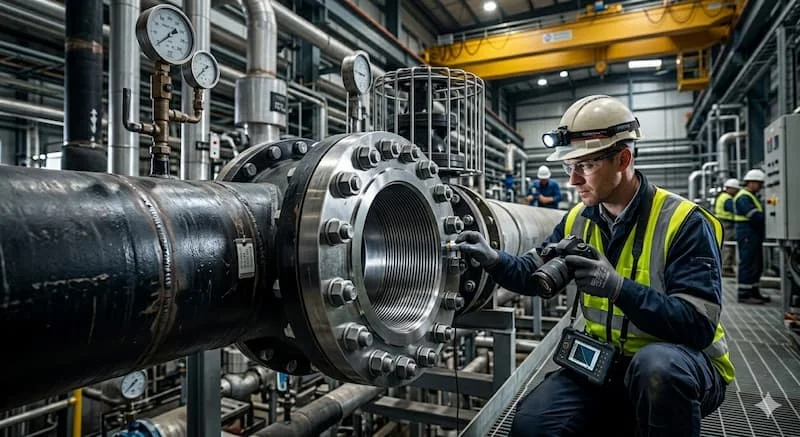

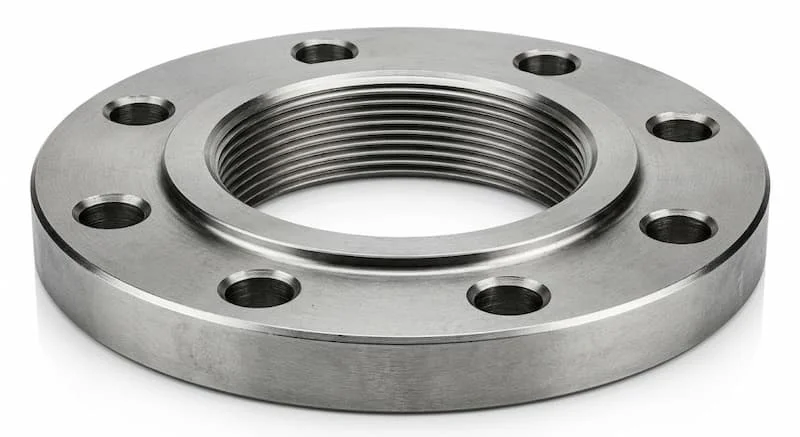

Screw flange là loại mặt bích có cấu tạo đặc biệt với phần lỗ trung tâm được gia công ren trong (internal thread). Thay vì sử dụng mối hàn để liên kết, loại mặt bích này được vặn trực tiếp vào đầu ống đã được tiện ren ngoài, tạo thành một kết nối kín khít và vững chắc mà không cần can thiệp nhiệt lượng.

Về cấu tạo, một threaded flange tiêu chuẩn bao gồm bốn thành phần cốt yếu: Thân flange (thường bằng thép hoặc inox), lỗ bu lông (để kết nối với các flange khác), mặt sealing (bề mặt làm kín tiếp xúc với gioăng) và quan trọng nhất là ren trong (được tiện theo các chuẩn NPT hoặc BSP). Nhờ thiết kế tinh gọn này, sản phẩm được ứng dụng rộng rãi trong các đường ống có kích thước từ nhỏ đến trung bình.

Nguyên lý hoạt động của mặt bích ren

Nguyên lý cốt lõi của mặt bích ren dựa trên sự ăn khớp cơ khí giữa các bước ren. Khi vặn mặt bích vào ống, các rãnh ren sẽ tạo ra lực ép cực lớn lên bề mặt tiếp xúc. Để đảm bảo độ kín tuyệt đối cho dòng lưu chất, kỹ thuật viên thường kết hợp thêm băng tan (PTFE tape) hoặc keo dán sealant để lấp đầy các khe hở siêu nhỏ giữa các đỉnh ren.

Sự kết hợp giữa Ren + Gioăng (Gasket) + Bu lông tạo nên một rào cản đa tầng chống rò rỉ. Tuy nhiên, tại sao loại bích này thường chỉ được ưu tiên cho hệ thống áp lực thấp đến trung bình? Lý do nằm ở chỗ: kết nối ren về bản chất là một điểm yếu cơ học so với mối hàn ngấu. Dưới tác động của áp lực cực cao hoặc nhiệt độ biến thiên lớn, các bước ren có thể bị giãn nở không đều, dẫn đến hiện tượng trượt ren hoặc rò rỉ. Đó là lý do tại sao trong các đường ống hơi quá nhiệt hoặc dầu khí cao áp, người ta vẫn ưu tiên mối hàn Weld Neck.

Các loại mặt bích ren phổ biến hiện nay

Tùy vào môi trường làm việc và yêu cầu kỹ thuật, mặt bích ren được chia thành nhiều loại khác nhau:

1. Raised Face Screw Flange (RF)

Đây là loại phổ biến nhất với phần gờ nhô cao ở mặt làm kín. Thiết kế này giúp tập trung lực ép lên gioăng, từ đó tăng cường khả năng chống rò rỉ dưới áp suất làm việc cao hơn.

2. Flat Face Screw Flange (FF)

Mặt phẳng hoàn toàn, thường được sử dụng cho các hệ thống áp lực thấp hoặc khi kết nối với các thiết bị bằng gang, vật liệu mềm để tránh gây nứt vỡ mặt bích khi siết bu lông quá chặt.

3. Ring Type Joint Screw Flange (RTJ)

Loại này có rãnh để đặt vòng đệm kim loại (Ring Gasket). Thường xuất hiện trong các hệ thống dầu khí áp lực cao nhờ khả năng tự làm kín cực tốt dưới áp suất.

4. Stainless Steel Screw Flange

Sản xuất từ inox 304 hoặc 316, loại bích này là lựa chọn hàng đầu cho các nhà máy hóa chất, thực phẩm nhờ khả năng chống ăn mòn và oxy hóa tuyệt vời.

5. Carbon Steel Threaded Flange

Được làm từ thép carbon (thường là ASTM A105), carbon steel threaded flange mang lại sự cân bằng hoàn hảo giữa sức bền và chi phí, phù hợp cho các hệ thống nước công nghiệp thông thường.

Thông số kỹ thuật quan trọng của mặt bích ren

Việc chọn mua mặt bích ren không đơn thuần là nhìn vào kích thước. Bạn cần nắm vững các thông số "xương sống" sau:

• Kích thước (Size): Phổ biến từ 1/2” đến 4” (DN15 - DN100). Với các kích thước lớn hơn, kết nối ren thường không đảm bảo độ ổn định cơ khí.

• Tiêu chuẩn (Standard):

  • ASME B16.5: Chuẩn Mỹ, cực kỳ phổ biến tại Việt Nam.

  • JIS (Nhật), DIN (Đức): Cần lưu ý sự khác biệt về khoảng cách lỗ bu lông và chuẩn ren để tránh lắp không vừa.

• Pressure Class (Áp lực): Các mức phổ biến như Class 150, 300, 600. Chọn sai Class sẽ dẫn đến việc bích quá mỏng không chịu nổi áp lực hoặc quá dày gây lãng phí.

• Chuẩn ren: NPT (ren côn) và BSP (ren thẳng) là hai thế giới khác nhau. Nếu lắp sai chuẩn ren, bạn sẽ phá hỏng hoàn toàn cả mặt bích lẫn đầu ống, gây hậu quả rò rỉ tức thì.

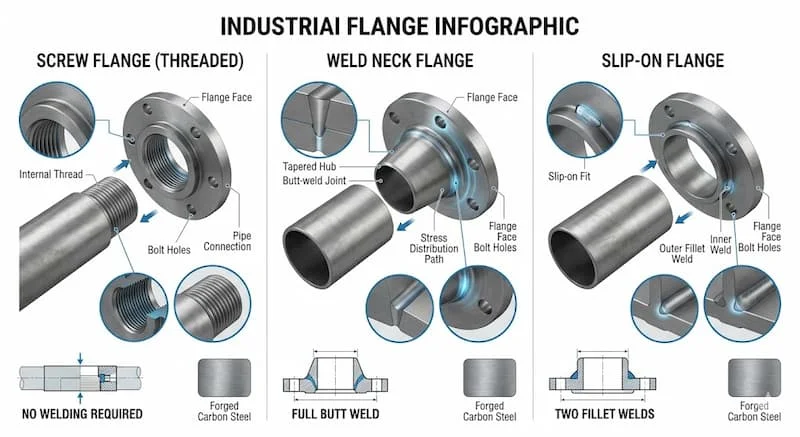

So sánh mặt bích ren với weld neck và slip on flange

Insight chuyên gia: mặt bích ren là lựa chọn tối ưu khi bạn cần lắp đặt nhanh ở những khu vực không thể dùng lửa. Tuy nhiên, nếu hệ thống có hiện tượng rung lắc mạnh (Water hammer), mối hàn vẫn là lựa chọn an toàn hơn.

Ưu điểm và nhược điểm của mặt bích ren

Ưu điểm nổi bật:

• Tiết kiệm chi phí: Loại bỏ hoàn toàn chi phí máy hàn, thợ hàn tay nghề cao và vật tư tiêu hao.

• Linh hoạt cao: Cực kỳ dễ dàng trong việc thay thế, nâng cấp hoặc tháo rời để vệ sinh đường ống.

• An toàn: Không phát sinh tia lửa điện, khói hàn, phù hợp cho các nhà máy lọc dầu, hóa chất.

Nhược điểm cần lưu ý:

• Hạn chế kích thước: Hiệu quả nhất ở các đường ống nhỏ.

• Rủi ro rò rỉ: Dễ bị rò rỉ tại vị trí ren nếu không sử dụng vật liệu làm kín chuẩn hoặc siết ren không đúng kỹ thuật.

• Kém bền trước rung động: Các rung động liên tục có thể làm lỏng kết nối ren theo thời gian.

Mặt bích ren được sử dụng ở đâu?

Dựa trên tính chất đặc thù, threaded flange hiện diện trong nhiều lĩnh vực:

• Hệ thống khí nén: Nơi yêu cầu độ sạch cao và không gian hẹp khó thao tác hàn.

• Đường ống nước công nghiệp & PCCC: Các trạm bơm PCCC thường dùng mặt bích ren để lắp đặt nhanh các nhánh phụ.

• Nhà máy thực phẩm & hóa chất: Sử dụng mặt bích inox kết hợp ren để đảm bảo tiêu chuẩn vệ sinh và chống ăn mòn.

• Ngành dầu khí áp trung bình: Đặc biệt là ở các khu vực giàn khoan hoặc trạm chiết rót khí hóa lỏng nơi hạn chế "hot work".

Sự linh hoạt trong sửa chữa chính là lý do khiến mặt bích ren luôn có mặt trong kho vật tư dự phòng của mọi nhà máy. Khi một đoạn ống gặp sự cố, việc thay thế bằng kết nối ren chỉ mất vài chục phút thay vì vài giờ đồng hồ chờ đợi thợ hàn.

Những sai lầm thường gặp khi sử dụng mặt bích ren

Dưới đây là những lỗi thực tế mà các đội thi công thường mắc phải:

1. Siết ren quá mức: Nhiều người lầm tưởng siết càng mạnh càng kín. Thực tế, siết quá lực sẽ làm biến dạng bước ren, gây nứt mặt bích (đặc biệt với bích gang) hoặc cháy ren.

2. Dùng sai gioăng: Sử dụng gioăng quá cứng cho mặt bích Flat Face hoặc gioăng kém chất lượng sẽ làm nước rò rỉ dù ren đã siết chặt.

3. Bỏ qua hiện tượng rung động: Lắp mặt bích ren trực tiếp sau máy bơm mà không có khớp nối mềm chống rung sẽ khiến mối nối nhanh chóng bị lỏng.

4. Không đồng bộ chuẩn ren: Cố tình vặn ren NPT vào ren BSP bằng cách quấn thật nhiều băng tan. Đây là sai lầm chết người dẫn đến rò rỉ không thể kiểm soát khi hệ thống vận hành.

Hướng dẫn lắp đặt mặt bích ren đúng kỹ thuật

Để hệ thống vận hành bền bỉ, hãy tuân thủ checklist 6 bước sau:

1. Kiểm tra chuẩn ren: Xác nhận ren trên ống và trên bích đồng bộ (Ví dụ cùng chuẩn NPT).

2. Vệ sinh: Lau sạch mạt sắt, dầu mỡ trên bề mặt ren. Mạt sắt sót lại chính là tác nhân gây xước và hỏng ren.

3. Sử dụng Sealant: Quấn băng tan PTFE hoặc bôi keo dán ren chuyên dụng theo chiều kim đồng hồ.

4. Vặn tay (Hand-tight): Vặn bích vào ống bằng tay cho đến khi cảm thấy nặng, sau đó mới dùng cờ lê lực để siết thêm 1.5 - 2 vòng.

5. Lắp bu lông: Lắp bu lông theo sơ đồ đối xứng (hình sao) để lực ép mặt bích xuống gioăng được đồng đều.

6. Thử áp: Luôn test áp lực tĩnh ở mức 1.5 lần áp suất làm việc trước khi đưa vào vận hành chính thức.

Checklist chọn mua mặt bích ren chất lượng

Khi đi mua hàng, đừng chỉ hỏi giá. Hãy kiểm tra các yếu tố sau:

• Vật liệu: Có đúng Inox 304 hay chỉ là inox 201 mạ? Kiểm tra bằng dung dịch thử hoặc nam châm.

• Độ hoàn thiện ren: Ren phải sắc nét, không bị dập, mẻ rãnh.

• Bề mặt sealing: Không được có vết trầy xước sâu vì đây là nơi tiếp xúc với gioăng.

• Chứng từ CO CQ: Luôn yêu cầu giấy tờ chứng minh nguồn gốc và chất lượng từ nhà sản xuất.

• Áp lực Class: Kiểm tra thông tin dập nổi trên thân flange để đảm bảo đúng Class yêu cầu.

Câu hỏi thường gặp về mặt bích ren

1. Mặt bích ren có phải là threaded flange không?

Đúng, hai tên gọi này hoàn toàn giống nhau, dùng để chỉ loại mặt bích kết nối bằng ren.

2. Mặt bích ren có cần hàn không?

Thông thường là không. Tuy nhiên, trong một số trường hợp đặc biệt để tăng độ an toàn vĩnh viễn, người ta có thể thực hiện một đường hàn bao quanh (seal weld) sau khi đã siết ren.

3. Nên dùng mặt bích ren inox hay thép carbon?

Nếu dùng cho nước sạch hoặc hóa chất, hãy chọn inox. Nếu dùng cho dầu, khí hoặc nước thải không ăn mòn và ưu tiên tiết kiệm chi phí, carbon steel threaded flange là lựa chọn hợp lý.

4. Mặt bích ren dùng cho áp lực bao nhiêu?

Tùy thuộc vào Pressure Class. Thông dụng nhất là Class 150 (chịu được khoảng 19-20 bar ở nhiệt độ thường).

5. Có dùng cho hệ thống nhiệt độ cao không?

Không nên. Nhiệt độ cao gây giãn nở nhiệt, dễ làm lỏng mối nối ren. Đối với nhiệt độ trên 250°C, nên dùng bích hàn.

Kết luận: mặt bích ren có phải lựa chọn phù hợp cho hệ thống của bạn?

Mặt bích ren không chỉ là một phụ kiện cơ khí đơn thuần, nó là giải pháp tối ưu cho những bài toán đòi hỏi tốc độ, sự an toàn và tính linh hoạt. Dù bạn đang xây dựng một hệ thống khí nén nhà xưởng hay bảo trì đường ống hóa chất, việc chọn đúng mặt bích ren đạt chuẩn sẽ giúp bạn tiết kiệm hàng giờ thi công và hàng triệu đồng chi phí bảo trì.

Hãy luôn ghi nhớ: Chọn đúng chuẩn ren - Siết đúng lực - Dùng đúng vật liệu để hệ thống của bạn luôn vận hành êm ái nhất. Nếu bạn còn băn khoăn về thông số kỹ thuật hoặc cần báo giá chi tiết, hãy liên hệ với đơn vị cung cấp uy tín để được tư vấn chính xác nhất!
