Flange FF Type: Giải Pháp Kết Nối Thông Minh Và Chuyên Sâu Cho Đường Ống

Vì Sao Chọn Sai Kiểu Mặt Bích Có Thể Gây Rò Rỉ Hệ Thống?

Trong kỹ thuật cơ khí và xây dựng đường ống, không ít trường hợp hệ thống vừa đi vào vận hành đã gặp sự cố rò rỉ nghiêm trọng tại các điểm kết nối mặt bích (flange). Thực tế ghi nhận nhiều tình huống mặt bích bằng gang bị nứt vỡ ngay khi kỹ thuật viên thực hiện siết bulong, hoặc dù đã siết chặt nhưng lưu chất vẫn thấm qua khe hở giữa hai bề mặt kết nối.

Nguyên nhân cốt lõi thường không nằm ở kích thước DN (đường kính danh định), mà nằm ở việc chọn sai kiểu sealing face (bề mặt làm kín). Một sai lầm kinh điển là kết hợp sai giữa kiểu FF và RF hoặc dùng sai gasket (gioăng), dẫn đến lực siết không được phân bổ đều. Để tối ưu hóa hiệu suất và độ bền, việc hiểu rõ về flange FF type (mặt bích FF) là yêu cầu bắt buộc đối với các kỹ sư và đơn vị thu mua. Flat face flange không chỉ là một linh kiện đơn thuần; nó là giải pháp bảo vệ các thiết bị giòn và dễ biến dạng trong hệ thống.

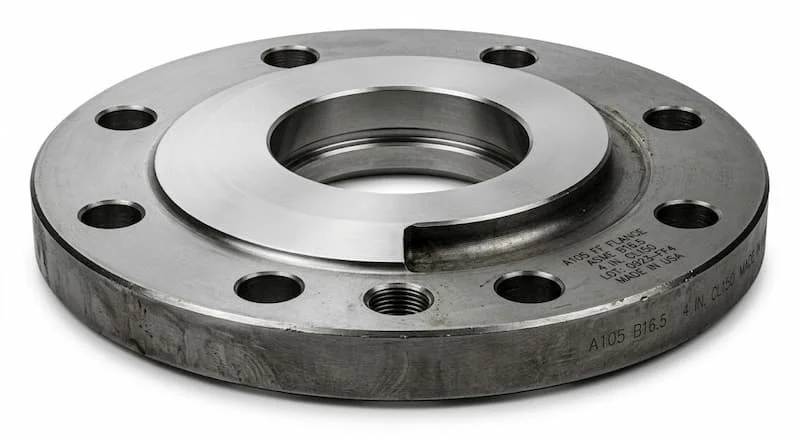

Flange FF Type Là Gì?

Flange FF type (viết tắt của Flat Face) là kiểu mặt bích có bề mặt tiếp xúc hoàn toàn phẳng, không có gờ nhô lên. Khác với loại RF (Raised Face), toàn bộ bề mặt của FF flange từ đường kính trong đến mép ngoài của mặt bích đều nằm trên một mặt phẳng duy nhất.

Cấu tạo cơ bản của mặt bích FF bao gồm:

• Thân flange: Được chế tạo từ các vật liệu như gang, thép hoặc nhựa.

• Bề mặt Flat Face: Phần bề mặt được gia công phẳng để tiếp xúc với gioăng.

• Lỗ bulong: Được khoan theo tiêu chuẩn chính xác để liên kết các đoạn ống.

• Vòng gasket: Thường sử dụng loại Full-face gasket (gioăng có lỗ bulong).

Nguyên Lý Làm Kín Của FF Flange

Nguyên lý làm kín của flange FF type dựa trên sự phân bổ lực nén đồng đều lên toàn bộ bề mặt gasket. Khi thực hiện siết bulong, lực ép không tập trung tại một vòng tròn nhỏ như loại mặt lồi (RF) mà trải rộng ra toàn bộ diện tích mặt bích.

Cơ chế này cực kỳ quan trọng đối với các vật liệu giòn như gang dẻo (Cast Iron) hay nhựa. Nếu bạn sử dụng một mặt bích RF (có gờ nhô lên) để kết nối với một thiết bị bằng gang mặt phẳng, lực siết từ bulong nằm ở vòng ngoài sẽ tạo ra một moment uốn. Moment này cực kỳ nguy hiểm, có thể làm biến dạng hoặc gây nứt vỡ mặt bích gang ngay lập tức.

Trong khi đó, FF flange sử dụng gasket full-face (loại gioăng che phủ toàn bộ bề mặt và có đục lỗ bulong). Sự hiện diện của gioăng trên toàn diện tích giúp triệt tiêu moment uốn, đảm bảo mặt bích không bị vênh và duy trì độ kín khít trong điều kiện áp suất thấp đến trung bình.

Các Loại mặt bích FF Phổ Biến

Tùy thuộc vào môi trường lưu chất và nhiệt độ vận hành, người ta lựa chọn vật liệu cho FF flange như sau:

1. Cast Iron FF Flange (Mặt bích gang FF): Phổ biến nhất trong các hệ thống cấp thoát nước đô thị và trạm bơm, nơi thiết bị thường là gang đúc.

2. Stainless Steel FF Flange (Mặt bích inox FF): Được sử dụng trong ngành thực phẩm hoặc hóa chất nhờ khả năng chống ăn mòn tuyệt vời nhưng vẫn cần bề mặt phẳng để kết nối với các thiết bị đặc thù.

3. Carbon Steel FF Flange: Dùng trong công nghiệp tổng quát, thường được sơn phủ chống gỉ, ưu điểm là chi phí thấp và độ bền cơ học cao.

4. PVC/HDPE FF Flange: Sử dụng trong các đường ống nhựa dẫn hóa chất nhẹ hoặc nước thải để tránh làm hỏng cấu trúc nhựa khi siết lực.

Bảng so sánh vật liệu và ứng dụng

Thông Số Kỹ Thuật Quan Trọng Của FF Flange

Khi lựa chọn flange FF type, việc đọc hiểu các thông số kỹ thuật là chìa khóa để hệ thống vận hành an toàn:

• DN (Diameter Nominal): Kích thước định danh của đường ống.

• PN/Class: Chỉ số áp suất định mức. Với FF flange, phổ biến nhất là PN10, PN16 hoặc Class 150.

• Tiêu chuẩn mặt bích: Đây là yếu tố cực kỳ quan trọng. Các tiêu chuẩn như ANSI B16.5, BS4504 flange, JIS hay DIN có số lượng lỗ bulong và đường kính vòng tròn lỗ (PCD) khác nhau. Việc sai lệch tiêu chuẩn dù chỉ vài mm cũng khiến bạn không thể lắp đặt.

• Gasket Compatibility: Mặt bích FF bắt buộc phải dùng gasket full-face để đạt được hiệu quả phân bổ lực tốt nhất.

Tại sao sai tiêu chuẩn gây hậu quả lớn? Nếu bạn dùng một mặt bích chuẩn JIS (Nhật Bản) lắp vào hệ thống chuẩn ANSI (Mỹ), lỗ bulong sẽ không trùng khớp. Việc cố tình "độ" lại lỗ sẽ làm yếu cấu trúc mặt bích, dẫn đến bục gãy khi áp suất hệ thống tăng cao.

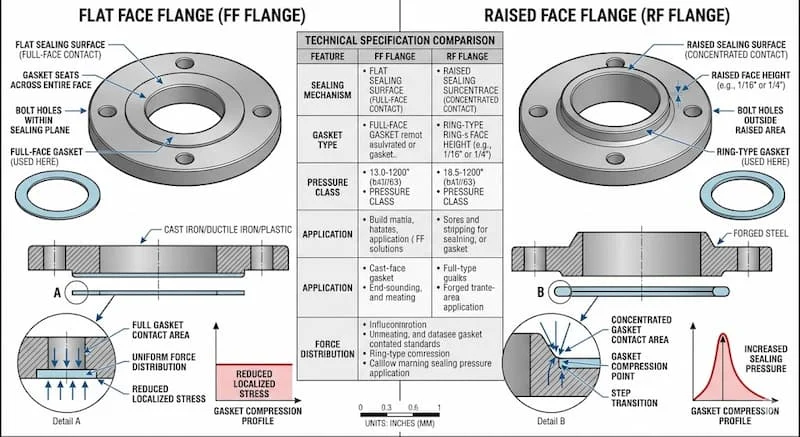

So Sánh FF Flange Và RF Flange

Sự khác biệt giữa hai loại này không chỉ nằm ở hình dáng mà còn ở triết lý thiết kế kỹ thuật:

Insight chuyên sâu: RF flange tạo ra áp lực làm kín (sealing pressure) cao hơn tại một vùng diện tích nhỏ, nên nó phù hợp cho dầu khí áp suất cao. Tuy nhiên, FF flange lại chiếm ưu thế tuyệt đối trong các hệ thống nước và dân dụng nhờ tính an toàn cho vật liệu thiết bị.

Ưu Điểm Và Nhược Điểm Của Flange FF Type

Ưu điểm

• Phân bổ lực đều: Loại bỏ hoàn toàn ứng suất uốn lên mặt bích, đặc biệt quan trọng khi kết nối với các thiết bị bằng gang dễ vỡ.

• Dễ lắp đặt: Bề mặt phẳng giúp việc canh chỉnh tâm gasket và mặt bích trở nên dễ dàng hơn.

• Chi phí Gasket thấp: Dễ dàng gia công gioăng từ các tấm cao su hoặc vật liệu mềm.

Nhược điểm

• Áp lực làm kín hạn chế: Do lực siết bị phân tán trên diện tích lớn, nó không tạo ra áp suất tiếp xúc cực lớn như RF.

• Kích thước gioăng lớn: Cần nhiều vật liệu làm gioăng hơn vì phải che phủ toàn bộ mặt bích.

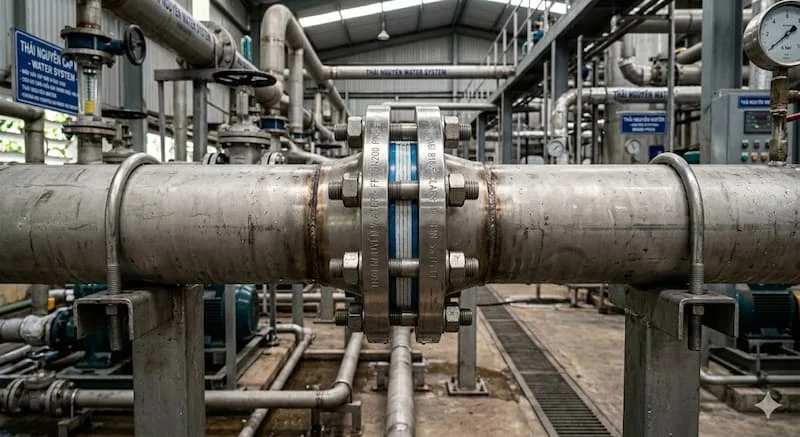

Flange FF Type Được Sử Dụng Ở Đâu?

Bạn sẽ dễ dàng bắt gặp flange FF type trong các môi trường sau:

• Hệ thống HVAC: Kết nối các máy bơm nước lạnh, van điều khiển trong tòa nhà.

• Xử lý nước: Các đường ống dẫn nước sạch, nước thải tại các nhà máy sử dụng mặt bích gang hoặc nhựa.

• Đường ống FRP/PVC: Các hệ thống dẫn hóa chất nhẹ ưu tiên dùng FF để bảo vệ mặt bích nhựa khỏi bị nứt.

• Thiết bị đúc: Các vỏ máy bơm, thân van đúc bằng gang hầu hết đều được gia công kiểu Flat Face để đảm bảo tính kỹ thuật.

Sai Lầm Thường Gặp Khi Dùng FF Flange

1. Kết nối FF với RF sai cách: Đây là lỗi chết người. Nếu siết một mặt bích RF thép vào một mặt bích FF gang, mặt bích gang thường sẽ nứt ngay tại vòng trong của bulong.

2. Dùng Ring Gasket cho FF Flange: Việc chỉ dùng một vòng gioăng nhỏ ở giữa cho mặt phẳng FF sẽ tạo ra khoảng trống ở vòng ngoài, dẫn đến vênh mặt bích khi siết.

3. Chọn sai tiêu chuẩn áp lực: Dùng mặt bích PN10 cho hệ thống PN16. Dù bề mặt nhìn giống nhau nhưng độ dày và vật liệu của mặt bích PN10 không đủ để chịu tải trọng PN16.

Hướng Dẫn Chọn Và Lắp Đặt FF Flange Đúng Kỹ Thuật

Checklist chọn hàng

• Bước 1: Xác định lưu chất (Nước, hóa chất hay khí) để chọn vật liệu Gang, Thép hay Inox.

• Bước 2: Xác định chính xác tiêu chuẩn hiện có của hệ thống (BS4504 flange, JIS, hay ANSI).

• Bước 3: Kiểm tra áp lực vận hành thực tế.

• Bước 4: Luôn đặt mua kèm Full-face Gasket phù hợp với vật liệu mặt bích.

Quy trình lắp đặt tiêu chuẩn

1. Vệ sinh: Làm sạch bụi bẩn, dầu mỡ trên cả hai bề mặt mặt bích.

2. Đặt gioăng: Đưa gioăng full-face vào vị trí, đảm bảo các lỗ trên gioăng trùng khít với lỗ bulong trên mặt bích.

3. Siết bulong hình sao: Đây là quy tắc vàng. Siết theo thứ tự đối xứng (ví dụ 12h -> 6h -> 3h -> 9h) để mặt bích tiến vào đều nhau.

4. Kiểm tra Torque: Dùng cờ lê lực để đảm bảo các bulong có lực siết bằng nhau, tránh biến dạng gioăng cục bộ.

FAQ: Câu Hỏi Thường Gặp Về mặt bích FF

1. FF flange khác RF flange như thế nào?

FF có mặt phẳng hoàn toàn, dùng cho áp suất thấp và vật liệu giòn. RF có gờ nhô lên để tập trung lực siết, dùng cho áp suất cao.

2. Có thể lắp mặt bích FF vào mặt bích RF không?

Về lý thuyết là KHÔNG nên. Nếu bắt buộc, bạn phải gia công mặt bích RF thành FF hoặc sử dụng các loại gioăng đặc biệt, nhưng rủi ro nứt mặt bích gang vẫn rất cao.

3. Loại gioăng nào tốt nhất cho FF flange?

Gioăng Full-face bằng cao su EPDM (cho nước) hoặc NBR (cho dầu) là lựa chọn tối ưu nhất.

Kết Luận: Flange FF Type – Giải Pháp An Toàn Cho Hệ Thống Áp Lực Thấp

Việc lựa chọn mặt bích FF không chỉ dựa trên sự tương thích về kích thước mà còn là sự thấu hiểu về đặc tính vật liệu và nguyên lý phân bổ lực. Đối với các hệ thống sử dụng vật liệu gang, nhựa hoặc vận hành ở dải áp suất thấp đến trung bình, mặt bích FF chính là "lá chắn" bảo vệ thiết bị khỏi các hư hỏng cơ học không đáng có.

Đừng để một lựa chọn sai lầm về kiểu bề mặt làm kín làm gián đoạn toàn bộ quy trình vận hành của bạn. Chọn đúng tiêu chuẩn, đúng vật liệu và lắp đặt đúng kỹ thuật là cách tốt nhất để tiết kiệm chi phí và thời gian bảo trì.
