Flanged Adaptor: Giải Pháp Kết Nối Đường Ống Đột Phá Và Linh Hoạt

Vì sao nhiều hệ thống đường ống bị rò rỉ tại vị trí kết nối?

Trong thực tế vận hành các hệ thống đường ống công nghiệp, vị trí kết nối luôn là "điểm đen" dễ xảy ra sự cố nhất. Bạn có bao giờ gặp tình huống hệ thống cấp nước bị rung lắc dữ dội dẫn đến nứt mối hàn, hay khi cần mở rộng mạng lưới ống HDPE kết nối với mặt bích thép hiện hữu nhưng kích thước lại lệch nhau vài milimet?

Đa số các lỗi rò rỉ phát sinh từ ba nguyên nhân cốt lõi: sai tiêu chuẩn mặt bích, kết nối không đồng tâm và lực siết bu lông không đều. Những sai sót này không chỉ gây thất thoát tài nguyên mà còn làm gián đoạn sản xuất, tiêu tốn chi phí bảo trì khổng lồ. Để giải quyết triệt để bài toán này, khớp nối mặt bích đã ra đời như một giải pháp kết nối đường ống thông minh, đảm bảo tính linh hoạt và độ kín tuyệt đối cho hệ thống.

Flanged Adaptor Là Gì?

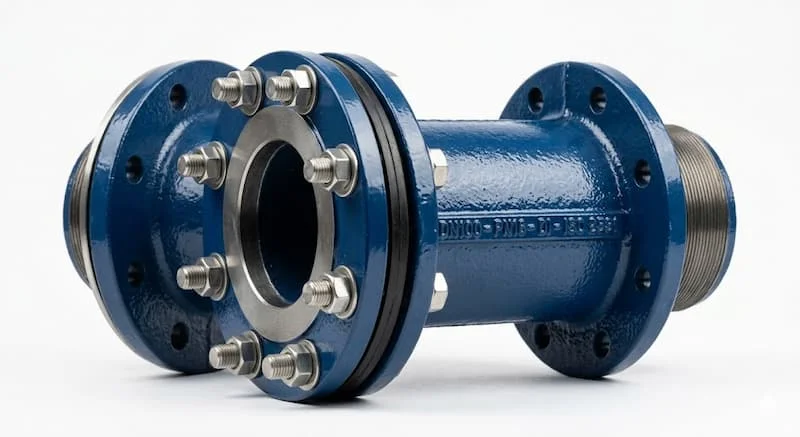

Flanged adaptor (adaptor mặt bích) là phụ kiện cơ khí chuyên dụng dùng để kết nối một đầu ống trơn (như HDPE, gang, thép, PVC) với một đầu mặt bích của van, máy bơm hoặc thiết bị ngoại vi khác. Đây là giải pháp trung gian cho phép liên kết các vật liệu ống khác nhau, hỗ trợ tháo lắp nhanh và duy trì độ kín khít vượt trội dưới áp lực cao.

Cấu tạo cơ bản của một bộ adaptor bao gồm:

• Thân adaptor: Thường làm từ gang dẻo hoặc thép, có thiết kế một đầu loe để ôm ống.

• Gioăng cao su (Gasket/Seal): Bộ phận quan trọng nhất để ngăn rò rỉ, thường là EPDM hoặc NBR.

• Bu lông – đai ốc: Dùng để siết chặt và ép gioăng vào bề mặt ống.

• Vòng siết/Mặt bích: Giúp định hình và phân bổ lực siết đều lên toàn bộ chu vi kết nối.

Vật liệu sản xuất rất đa dạng, từ gang dẻo sơn phủ Epoxy chống ăn mòn, thép carbon, đến inox 304/316 cao cấp, đáp ứng mọi môi trường từ nước sạch đến hóa chất.

Nguyên Lý Hoạt Động Của adaptor mặt bích

Nguyên lý cốt lõi của adaptor mặt bích dựa trên cơ chế nén đàn hồi. Khi chúng ta siết chặt các bu lông, lực này sẽ ép vòng siết đẩy gioăng cao su biến dạng và ôm khít vào đường kính ngoài của ống trơn.

Khác với phương pháp hàn cố định, adaptor cho phép một độ rơ nhất định, giúp hấp thụ rung động và bù trừ sai lệch trục trong quá trình vận hành. Khi áp suất lưu chất trong ống tăng lên, thiết kế đặc biệt của gioăng giúp nó càng ép chặt hơn vào thành ống, tạo ra cơ chế tự làm kín.

Góc chuyên sâu: Tại sao cần siết đúng Torque (lực siết)? Nếu siết quá yếu, gioăng không đủ độ nén để thắng áp suất lưu chất. Ngược lại, siết quá mạnh sẽ làm biến dạng vĩnh viễn cấu trúc cao su hoặc gây nứt thân gang. Sự sai lệch tâm trong quá trình lắp đặt cũng là "kẻ thù" của độ bền; adaptor giúp khắc phục điều này nhờ khả năng tùy chỉnh vị trí linh hoạt trước khi siết cố định.

Các Loại adaptor mặt bích Phổ Biến Hiện Nay

Tùy vào vật liệu ống và môi trường sử dụng, thị trường chia thành các dòng sản phẩm chủ đạo:

1. Flanged adaptor cho ống gang: Thường có thân dày, sơn phủ Epoxy xanh, dùng phổ biến trong hạ tầng cấp thoát nước đô thị.

2. Flanged adaptor cho ống HDPE: Đặc trưng bởi các vòng răng kim loại bám chặt vào thành ống nhựa, chống hiện tượng tuột ống khi áp lực thay đổi đột ngột.

3. Stainless steel flanged adaptor: Chế tạo hoàn toàn từ inox, ưu tiên cho ngành thực phẩm, dược phẩm và xử lý hóa chất nhờ tính trơ hóa học.

4. Universal flanged adaptor: Đây là dòng "khớp nối đa năng" có dải dung sai lớn, có thể lắp đặt cho nhiều loại đường kính ngoài (OD) khác nhau của cùng một cỡ DN.

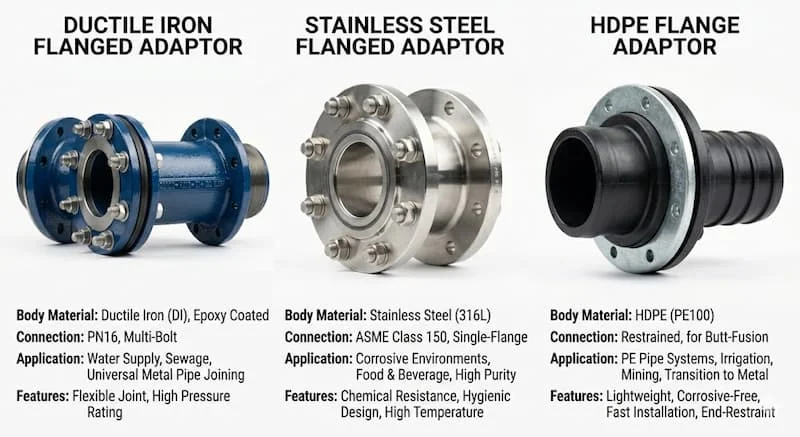

Bảng so sánh nhanh các loại Adaptor

Insight: Các nhà máy thực phẩm ưu tiên Inox 316 không chỉ vì độ bền, mà còn vì khả năng chịu được các hóa chất tẩy rửa (CIP) mạnh mà không gây nhiễm bẩn vi sinh vào lưu chất.

Thông Số Kỹ Thuật Quan Trọng Khi Chọn adaptor mặt bích

Việc lựa chọn sai thông số kỹ thuật là nguyên nhân hàng đầu dẫn đến sự cố bục đường ống. Bạn cần đặc biệt lưu ý:

• DN (Diameter Nominal): Kích thước danh định của ống (VD: DN100, DN200).

• PN (Pressure Nominal): Áp suất làm việc (PN10, PN16, PN25). Việc dùng adaptor PN10 cho hệ thống PN16 sẽ gây nổ gioăng ngay khi test áp.

• Tiêu chuẩn mặt bích: Đây là thông số gây nhầm lẫn nhiều nhất. Các tiêu chuẩn BS4504, ANSI, JIS, DIN có khoảng cách lỗ bu lông khác nhau. Nếu chọn sai, bạn sẽ không thể lắp bu lông xuyên qua mặt bích của van/bơm.

• Vật liệu gioăng: EPDM dùng cho nước sạch/nhiệt độ vừa phải, NBR dùng cho dầu, và Viton cho hóa chất mạnh.

Checklist đọc Nameplate: Luôn kiểm tra dải đo (Range) của adaptor. Ví dụ: Một adaptor DN100 có thể có dải kẹp từ 108mm - 128mm. Hãy đảm bảo OD của ống nằm trong dải này.

So Sánh adaptor mặt bích Và Các Giải Pháp Kết Nối Khác

Tại sao các kỹ sư ngày càng ưu tiên dùng adaptor thay vì hàn trực tiếp hoặc dùng khớp nối nhanh (coupling)?

• So với Welded Flange (Hàn mặt bích): Adaptor không cần nguồn điện, không cần thợ hàn tay nghề cao và đặc biệt an toàn trong các môi trường dễ cháy nổ. Quan trọng hơn, nó cho phép tháo rời để bảo trì thiết bị chỉ trong vài phút.

• So với Dismantling Joint (Khớp nối chống rung): Khớp chống rung thường dùng để điều chỉnh khoảng cách lớn và chịu lực dọc trục, trong khi adaptor tập trung vào việc chuyển đổi giữa ống trơn và mặt bích với chi phí thấp hơn nhiều.

• So với Grooved Coupling (Khớp nối rãnh): Khớp nối rãnh yêu cầu phải gia công rãnh trên ống, trong khi adaptor cho phép kết nối trực tiếp lên đầu ống phẳng.

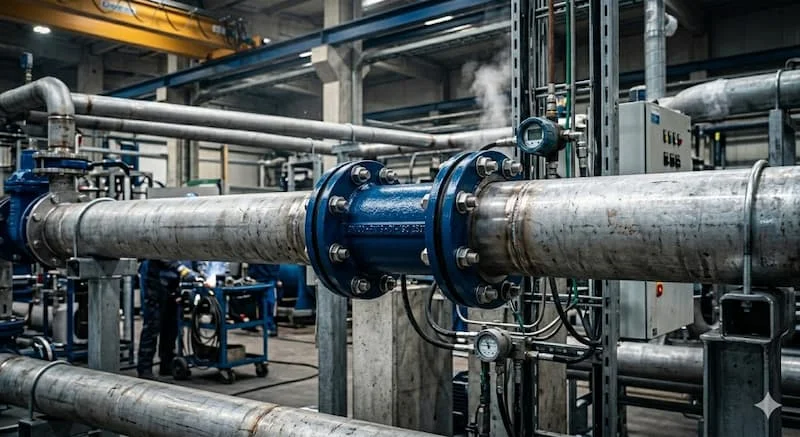

Ứng Dụng Thực Tế Của adaptor mặt bích

Sản phẩm hiện diện trong hầu hết các hạ tầng kỹ thuật trọng yếu:

• Trạm bơm công nghiệp: Kết nối đầu hút/đẩy của máy bơm với đường ống chính để triệt tiêu rung động.

• Hệ thống PCCC: Lắp đặt nhanh chóng trong các tòa nhà cao tầng, nơi việc hàn xì bị hạn chế nghiêm ngặt.

• Xử lý nước thải: Kết nối các bồn chứa với hệ thống xử lý bằng vật liệu ống khác nhau.

• Nâng cấp hệ thống cũ: Khi cần thay một đoạn ống gang mục nát bằng ống nhựa HDPE mới mà không muốn thay thế toàn bộ van mặt bích cũ.

Sai Lầm Thường Gặp Khi Lắp Đặt adaptor mặt bích

Đừng để một phụ kiện nhỏ làm hỏng cả hệ thống lớn. Hãy tránh các lỗi sau:

1. Siết lệch bu lông: Đây là lỗi phổ biến nhất. Kỹ thuật viên thường siết chặt từng con bu lông một vòng quanh. Điều này làm gioăng bị vặn và rò rỉ.

2. Không vệ sinh bề mặt: Cát, đá hoặc rỉ sét bám trên đầu ống sẽ tạo ra khe hở li ti dưới gioăng.

3. Dùng sai tiêu chuẩn áp lực: Lắp mặt bích PN10 vào hệ thống PN16.

4. Quên bôi trơn: Không dùng dầu bôi trơn chuyên dụng cho gioăng cao su khiến gioăng bị cuốn hoặc rách khi siết.

Hướng Dẫn Chọn Và Lắp Đặt Đúng Kỹ Thuật

Quy trình 5 bước chọn adaptor mặt bích

1. Xác định loại ống: Ống bạn đang dùng là gì (Gang, Thép, HDPE)?

2. Đo kích thước thực tế: Dùng thước kẹp đo chính xác OD (đường kính ngoài) của ống.

3. Kiểm tra áp lực: Hệ thống vận hành ở bao nhiêu bar?

4. Môi trường làm việc: Nhiệt độ bao nhiêu? Có hóa chất không? (Để chọn vật liệu thân và gioăng).

5. Đối chiếu tiêu chuẩn mặt bích: Thiết bị kết nối theo chuẩn JIS 10K hay BS PN16?

Quy trình lắp đặt tiêu chuẩn

• B1: Làm sạch đầu ống (khoảng 15-20cm từ đầu ống).

• B2: Đánh dấu chiều sâu thâm nhập của ống vào adaptor.

• B3: Đặt gioăng và thân adaptor vào ống, canh chỉnh sao cho mặt bích đồng tâm với thiết bị.

• B4: Siết chéo lực (Star Pattern): Siết các cặp bu lông đối diện nhau theo từng nấc nhỏ cho đến khi đạt lực torque khuyến nghị.

• B5: Kiểm tra lại toàn bộ và tiến hành thử áp tĩnh.

FAQ: Câu Hỏi Thường Gặp Về adaptor mặt bích

1. Flanged adaptor có dùng cho ống HDPE được không?

Có, nhưng bạn nên chọn loại Restrained adaptor mặt bích (có vòng răng đồng) để tránh ống bị tuột do đặc tính co giãn của nhựa HDPE.

2. Adaptor mặt bích và Dismantling joint khác nhau thế nào?

Adaptor dùng để kết nối ống trơn với mặt bích. Dismantling joint (khớp tháo lắp) là cụm chi tiết có 2 mặt bích, có thể co giãn chiều dài để tạo không gian tháo lắp các van lớn trong hố van chật hẹp.

3. Khi nào cần thay gioăng adaptor?

Thông thường sau 5-10 năm hoặc khi có dấu hiệu rỉ sét, lão hóa cao su gây rò rỉ. Nếu hệ thống hoạt động ở nhiệt độ cao thường xuyên, thời gian này sẽ ngắn hơn.

Kết Luận: Giải Pháp Kết Nối Linh Hoạt Và Bền Vững

Adaptor mặt bích không chỉ đơn thuần là một phụ kiện nối ống, nó là bảo hiểm cho sự ổn định của toàn bộ hệ thống lưu chất. Với khả năng kết nối đa dạng vật liệu, lắp đặt nhanh và chịu áp tốt, đây chính là lựa chọn tối ưu cho các công trình hiện đại.

Việc chọn đúng tiêu chuẩn kỹ thuật không chỉ giúp bạn tiết kiệm chi phí sửa chữa mà còn đảm bảo an toàn vận hành tuyệt đối.
